KE-2050-KE-2060 使用说明书.pdf - 第404页
第1部 基本篇 第4章 生产程序制作 4-4-2-2 文件保存 新建程序时，从优化条件设定画面中单击“执行”按钮， 显示“另存为”画面。请指定文件 名并进行保存。 ① 指定保存目的地 “驱动器”和“目录”。 ②输入文件名，单击「保存」。 图 4.4.2.2-1 4-122
第1部 基本篇 第4章 生产程序制作

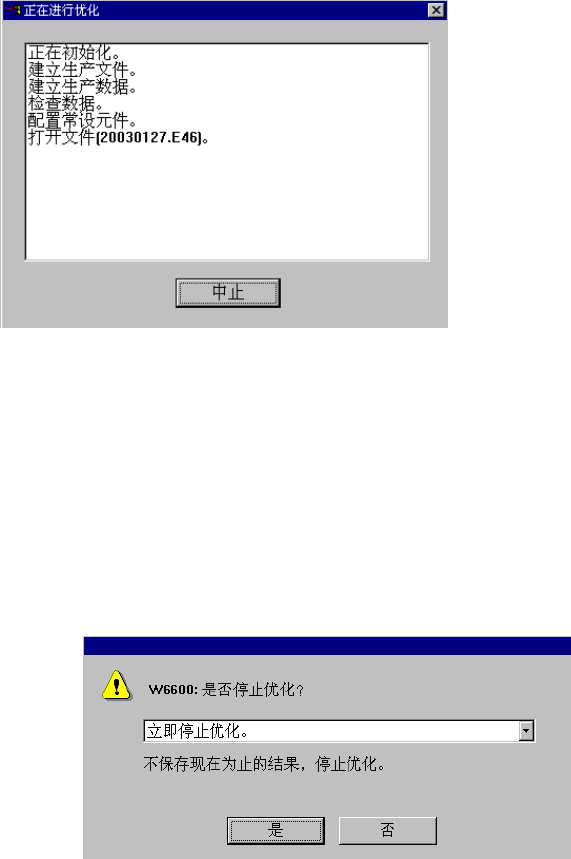

图 4.4.2.1-3
优化正常结束时，“优化进行中”画面消失。
发生错误时，显示错误信息。
在进行优化的过程中，可通过单击“中止”按钮来中断优化。
单击“中止”按钮，显示如下的确认信息。
图 4.4.2.1-4
单击“是”后，中止优化。
4-121
第1部 基本篇 第4章 生产程序制作
4-4-2-2 文件保存
新建程序时，从优化条件设定画面中单击“执行”按钮，显示“另存为”画面。请指定文件
名并进行保存。
① 指定保存目的地
“驱动器”和“目录”。
②输入文件名，单击「保存」。
图 4.4.2.2-1
4-122
第1部 基本篇 第4章 生产程序制作
4-4-2-3 分开贴片数据的确认
通过优化，显示已分配的贴片数据。
请从菜单中选择“优化”/“分开贴片数据”，点击2050或2060。

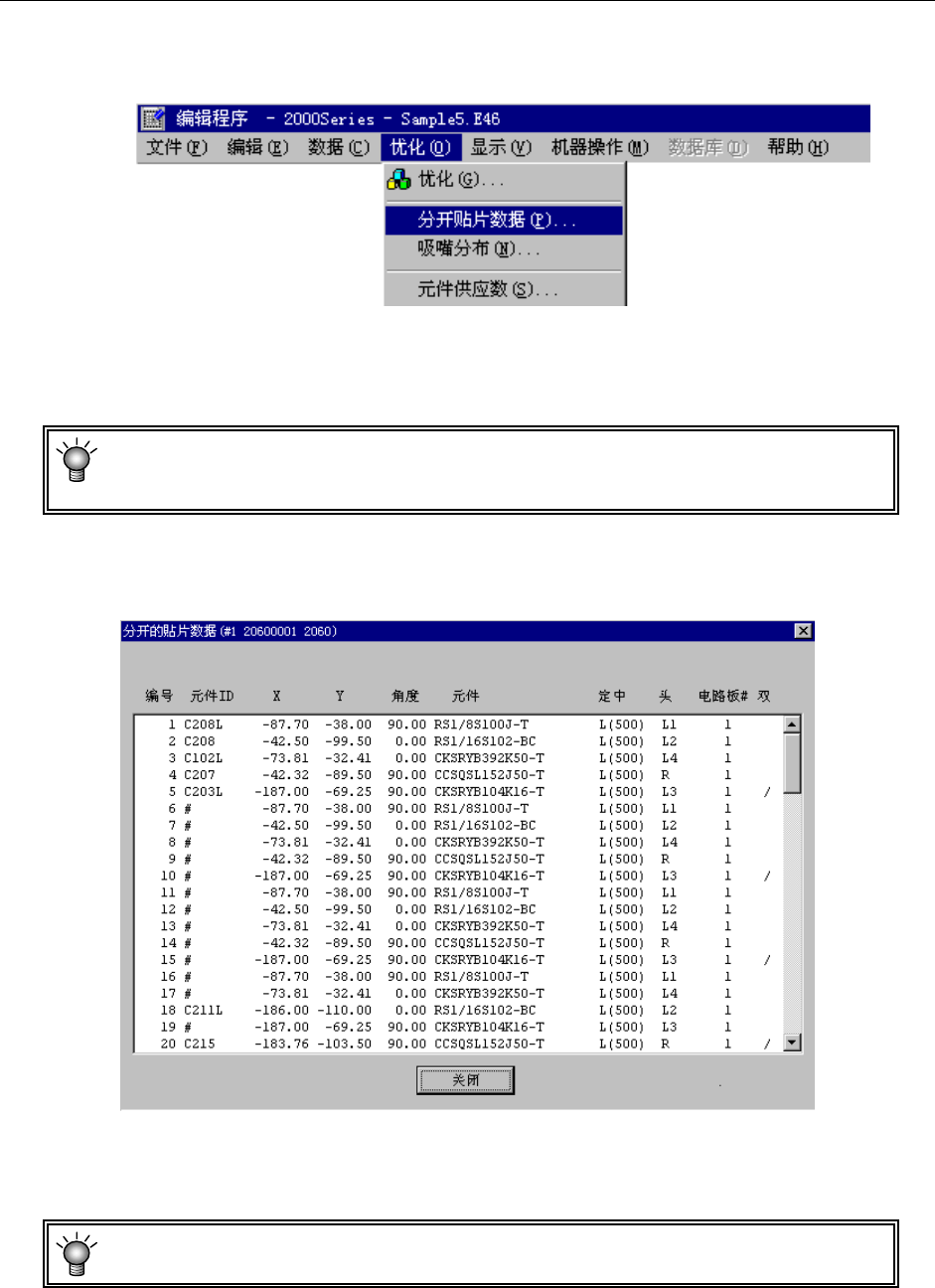

图 4.4.2.3-1 分开贴片数据菜单的选择
● 本菜单在未进行优化时(分配文件不存在)，或在优化后变更了过生产程序时，无法
选择。
显示如下的分开贴片数据画面。
图 4.4.2.3-2 分开贴片数据显示例
“配对与”标记“/”，表示在 1 次吸取贴片的周期动作中被配对数据的区分。
4-123
