第2部 功能详细篇 第1 2章 选项元件 12-3-2 安装位置 12-3-2-1 TR-4SN 的安装位置 755 (M) 861 (L) 961 (E) 图 12-3-2-1 TR-4SN 的安装外观 12-8
第2部 功能详细篇 第12章 选项元件

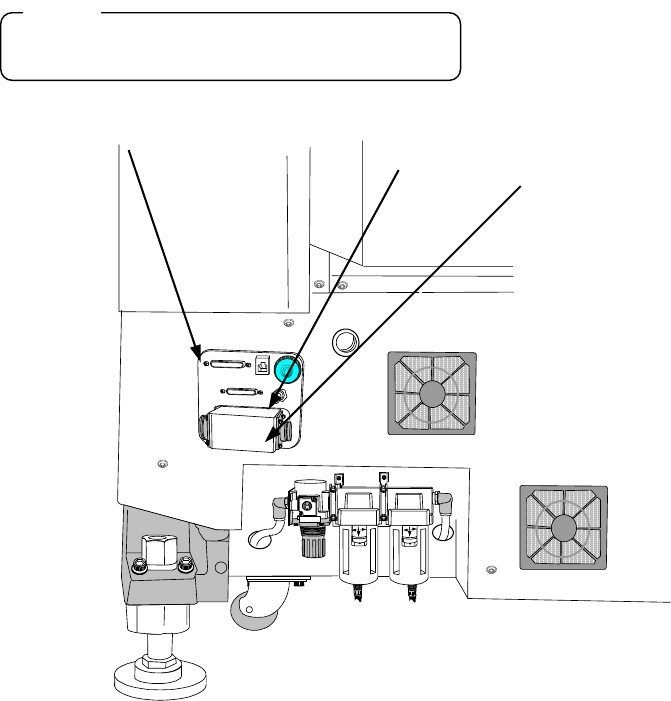

4) 在主体右侧面的界面控制板上，将空气管连接到“MTC 电源插头①”、“信号连接器②”和“MTC
用气压偶合器③”。
电缆和空气管，请使用 MTC 附件。
注意:
②
③
①
图 12-3-3
① MTC用电源连接器
② MTC用界面连接器
③ MTC用φ6管取出口
12-7
第2部 功能详细篇 第12章 选项元件

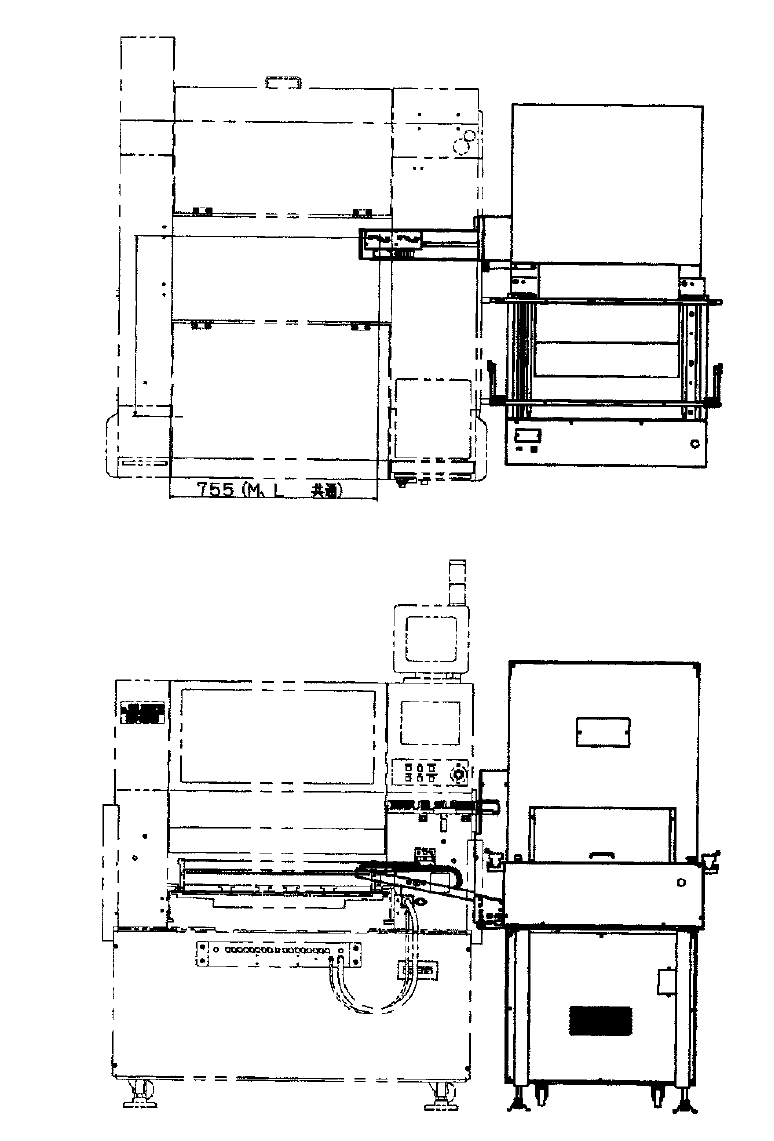

12-3-2 安装位置
12-3-2-1 TR-4SN 的安装位置
755(M)
861(L)
961(E)
图 12-3-2-1 TR-4SN 的安装外观
12-8
第2部 功能详细篇 第12章 选项元件

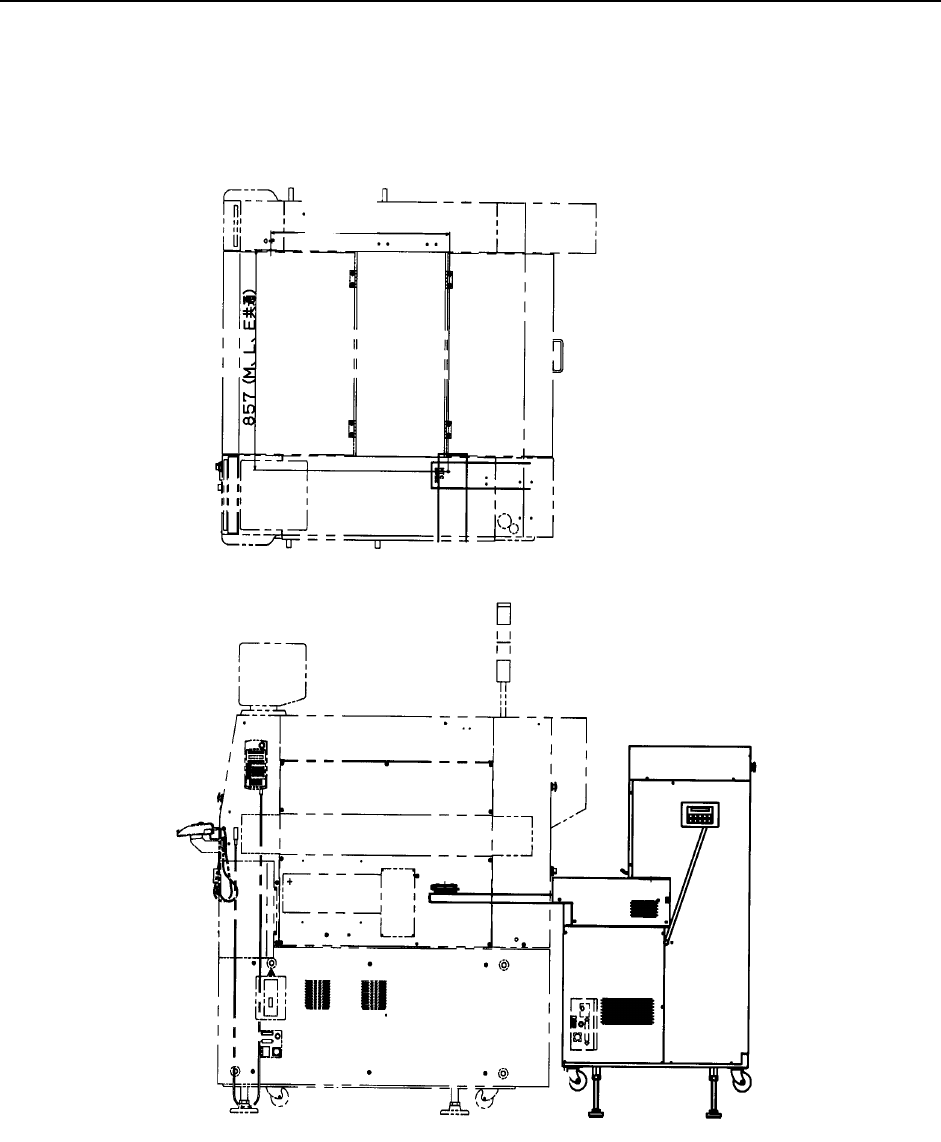

12-3-2-2 TR-6SN/TR-6DN 的安装位置
551.5（M）
657.5 (L)
757.5
(
E
)
、
E
图 12-3-2-2 TR-6SN，TR-6DN 的安装外观
12-9
