第1部 基本篇 第4章 生产程序制作
② 正在连续检测的画面

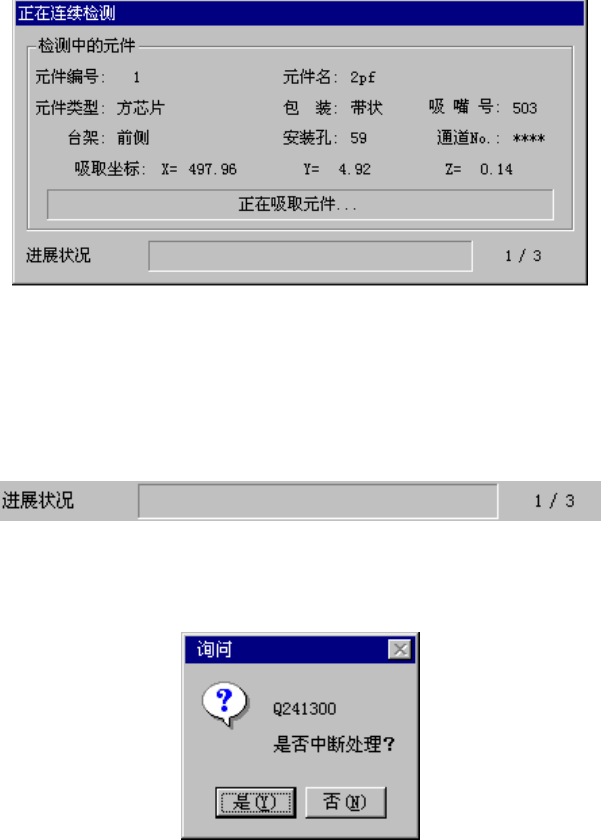

在连续检测过程中，显示如下的画面。显示正在进行连续检测的元件的内容及吸取位置，
并显示依次进行的处理内容。
图 4.5.4.2.3-9 正在连续检测
(1) 进展状况
使用进度条显示当前的进展情况。
图 4.5.4.2.3-10(a)
强行结束检测时，按下<停止>按钮，择显示以下对话框。请选择是否结束检测。
图 4.5.4.2.3-10 (b) 检测结束确认
4-182
第1部 基本篇 第4章 生产程序制作
③ 连续检测结果

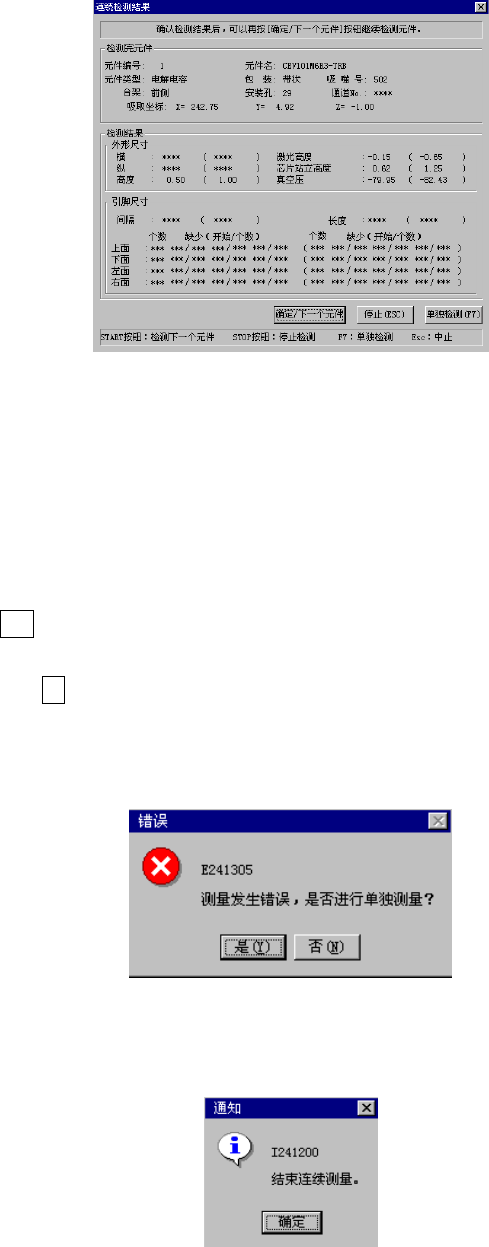

连续检测结束后，显示如下的结果画面。
图 4.5.4.2.3-11 连续检测结果
(1) 检测完元件
显示元件内容及吸取位置。
(2) 检测结果
显示检测结果的值。( )内表示原来的元件数据的值。未进行检测的项目显示***。
(3) 确定/下一个元件(<START>按钮＝)
使检测结果生效，将结果的值储存到元件数据中。然后进行下一元件的检测。
(4) 停止(ESC键)
使检测结果无效，然后停止连续检测，返回原来的连续检测条件的设定画面。
(5) 单独检测(F7键)
转入单独检测模式。
(6) 检测错误
因某种原因在检测中发生错误时，显示如下信息。选择“是”，可转入单独检测模式。
图 4.5.4.2.3-12 连续测量错误
④ 连续测量结束
检测完所有在条件中指定的元件后，显示如下信息。
图 4.5.4.2.3-13 连续测量结束
4-183
第1部 基本篇 第4章 生产程序制作
4-5-4-3 检查
进行实际元件的贴片头安装，检查能否用图像识别进行元件定心。
注意
为了避免人身伤害，在机器运行过程中，切勿将手和头伸入装置内部。
4-5-4-3-1 图像识别检查
以下为识别检查的概要流程图。
图 4.5.4.3.1-1 图像识别单独检查流程图
Execution of check (on
the dialog box)
C
h
ec
k
Check
with a VCS
Display of the
result (on the
dialog box)
End of check
with a VCS
En
d
Start of check
with a VCS
