第1部 基本篇 第4章 生产程序制作
8) 跟踪时的 SOT 方向检查(可选项)
在跟踪暂停时，可进行SOT方向检查。
在SOT方向检查中，显示如下画面。
此外，SOT方向检查后，检查结果以“OK”或“NG”来显示。
图
45444
10
9) 跟踪时的验证检查(可选项)
在跟踪暂停时，可进行验证检查。
在验证检查中，显示如下画面。
图
45444
11
此外，验证检查后，检查测定值及结果以“OK”或“NG”来显示。
4-210
第1部 基本篇 第4章 生产程序制作
4-5-4-5 管理
对用“示教”进行标记数据示教时所注册的标记数据数据库文件进行各种管理。
4-5-4-5-1 管理：标记数据库
对于标记数据示教时所注册的标记数据数据库文件进行各种管理。
从菜单栏中选择“机器操作”/“管理”/“管理”/“标记数据库”，显示如下画面。
图 4.5.4.5.1-1 标记数据库管理
(1) 已注册的标记数据
在一览表中显示数据库中储存的标记数据。各项目的含义如下。
项目 含义
名称
标记的名称
(在文字的前面显示形状)
更新日期 注册进数据库的日期
尺寸
标记数据的纵横像素数(像素数，1mm=约 77 像素)
aaa x bbb
aaa = 横方向的像素数
bbb = 纵方向的像素数
极性
标记的显示方式
正色 = 黑底白标记
反色 = 白底黑标记
样式
标记的图像数据样式
多值化 = 标记数据以多级图像被采用
二值化 = 标记数据以 2 级图像被采用
照明图案
标记识别的照明图案
标准：采用标准的照明图案
注册/保护：采用带注册/保护膜的照明图案
用户：采用用户自定义的照明图案
站台 KE-2050/2060 未被使用
4-211
第1部 基本篇 第4章 生产程序制作
2) 管理
① 名称变更
可变更已注册的名称。将光标对准列表内想变更的数据所在的行，按下“修改标记数据文
件名”按钮。
显示如下的设定画面。请输入新的名称。

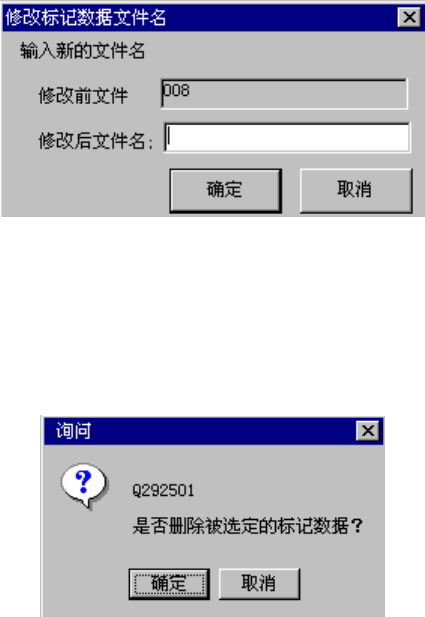

图 4.5.4.5.1-2 标记数据名称变更
② 删除
可删除已注册的数据。将光标对准列表内想删除的数据所在的行，按下“删除”按钮。
显示如下的设定画面。请按下“确定”按钮。
图 4.5.4.5.1-3 删除确认
4-212
