第1部 基本篇 第3章 保养 3-4-5 滚珠丝杠与线形螺丝(贴片头部分) 请在“滚珠丝杠①”和“线形螺丝②”的导轨上薄薄地涂抹一层润滑脂(C润滑脂)。 在“校准轴③”上薄薄地涂抹一层润滑脂(C润滑脂)。 上下移动Z轴，以使润滑油涂抹均匀，为防止飞散，请将多余的润滑脂擦去。 参考 Ｂ图 参考 Ａ图 ② ① A 图放大图 B 图放大图 ③ MNLA 贴片头 FMLA 贴片头( 仅限于 KE-2060) 图 3-4-5-1 润滑脂涂抹位置 …
第1部 基本篇 第3章 保养

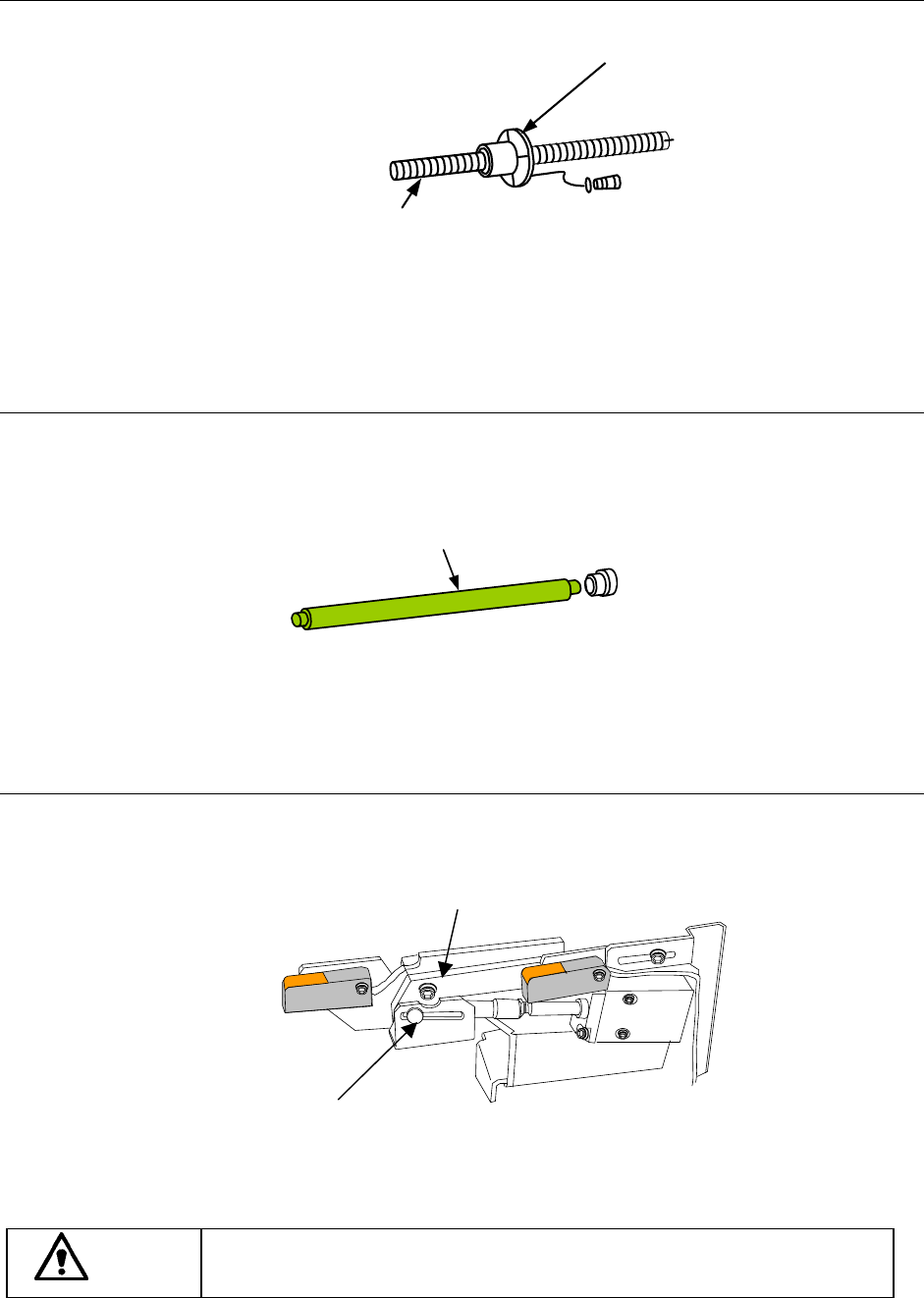

3-4-2 传送螺旋轴(传动轴)
请在*标记处全面涂抹润滑油。
螺旋轴
*
图 3-4-2-1 传送螺旋轴
3-4-3 传送导轴
请给导轴(左右2处)全面涂抹润滑油。
导轴
图 3-4-3-1 传送导轴
3-4-4 基板挡块部
请在*标记孔处注入润滑脂。
润滑脂(垫圈部分)
*
*
润滑脂(沟槽部)
图 3-4-4-1 基板挡块部
危险
为防止因意外启动而引发事故，请在切断电源后进行加油作业。
3-30
第1部 基本篇 第3章 保养
3-4-5 滚珠丝杠与线形螺丝(贴片头部分)
请在“滚珠丝杠①”和“线形螺丝②”的导轨上薄薄地涂抹一层润滑脂(C润滑脂)。
在“校准轴③”上薄薄地涂抹一层润滑脂(C润滑脂)。
上下移动Z轴，以使润滑油涂抹均匀，为防止飞散，请将多余的润滑脂擦去。
参考
Ｂ图
参考
Ａ图
②
①
A 图放大图
B 图放大图
③
MNLA 贴片头 FMLA 贴片头(仅限于 KE-2060)
图 3-4-5-1 润滑脂涂抹位置
①滚珠丝杠 ② 线形螺丝 ③校准轴
注意
请勿使用润滑脂(C 润滑脂)以外的润滑脂。
如果与其它的润滑脂混使用，可能会使润滑脂脱离涂抹部位后滴落。
危险
为防止因意外启动而引发事故，请在切断电源后进行涂抹作业。
3-31
第1部 基本篇 第3章 保养

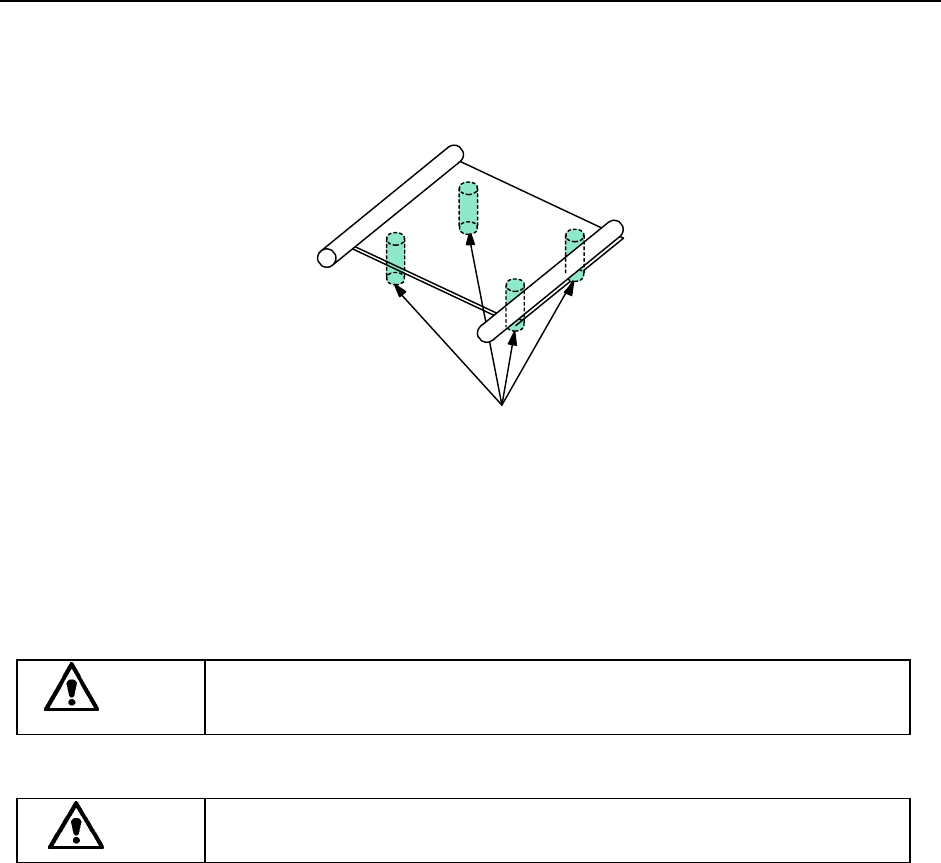

3-4-6 支撑台
请在*标记的滚珠丝杠轴3处全部涂抹润滑油。
用手将支撑台拉起后，在两侧涂抹油脂。
＊
*
图 3-4-6-1 支撑台
注意
请勿使用润滑脂(C 润滑脂)以外的润滑脂。
如果与其它的润滑脂混使用，可能会使润滑脂脱离涂抹部位后滴落。
危险
为防止因意外启动而引发事故，请在切断电源后进行涂抹作业。
3-32
