第2部 基本编 第8章 机器设定
8-4-10-4 VCS 使用单元(仅限于 KE-2060)
选择“VCS使用单元”标签，则显示如下图所示的VCS使用单元设置画面。

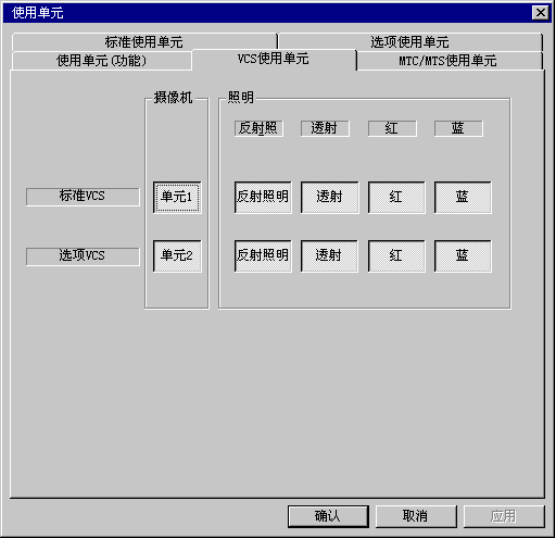

图 8-4-10-4 VCS 使用单元设置画面
1) 设置项目
当VCS单元发生故障时，在本项目中指定“不使用的单元”，可以不变更生产程序数据而进行
吸取贴片。
※VCS识别元件的贴片被跳过。
2) 设置方法
· 通过点击来选择功能。
按钮为凸状态时为不使用，凹状态时为使用。
· 没有用在MS参数进行设置的单元不能选择。
8-23
第2部 基本编 第8章 机器设定
8-4-10-5 MTC/MTS 使用单元
设置“MTC/MTS”或“DTS” 使用的“有”、“无”等。
选择“MTC/MTS使用单元”标签，则显示如下图所示的MTC/MTS使用单元设置画面。
托盘吸取顺序：
元件吸取方向可选择
8 种。
图 8-4-10-5 MTC/MTS 使用单元设置画面
吸取方向：从 Y 方
向(标准)与 X 方向
中选择。
开始位置：将吸取
开始位置设置为 4
角中的某一个。
传送路线
基板
供给装置：MTC、MTS、DTS、托盘支架
1) 设置项目
表 8-4-10-3 设置项目
No. 项目 设置内容
1 MTC/MTS/DTS 使用单元
使用/不使用 MTC/MTS/DTS 单元
设置使用的 MTC/MTS 或 DTS 的类型。
2 托盘吸取顺序
托盘元件的吸取顺序
设置各使用单元的元件吸取方向。
8-24
第2部 基本编 第8章 机器设定
2) 设置方法
① 托盘
当为MTC/MTS时，在组合框中指定所使用的装置单元。当为DTS时，则按下使用按钮，然后
输入送料器编号(安装孔编号)。
· MTC与MTS不能同时连接。
· MTS与DTS不能同时连接。
· 若在可选使用单元中选择了后部IC回收带，不能设置MTS。
② 托盘吸取顺序
点击选择吸取顺序。若选择则按钮成为凹状态。
· 托盘吸取顺序是将装置单元分为以下2组进行指定。
I.托盘、DTS、MTS
Ⅱ.MTC
· 托盘元件的吸取顺序有一下的8种，根据开始位置、吸取方向的按钮决定采用何种。在画
面右下显示已决定的操作。开始位置、吸取方向的关系如表8-4-10-4。
表 8-4-10-4 托盘吸取顺序
方向/开始位置 左内侧 右内侧 左前方 右前方
X 方向 左内侧→右侧 右内侧→左侧 左前方→右方 右前方→左舱
Y 方向 左内侧→前面 右内→前面 左前方→内侧 右前方→内侧
※ 默认：左内侧→前面
· 不使用MTC等时，也可改变本功能的设置。
3) 生产操作
已将MTC/MTS/DTS使用单元指定为“不使用”时，所指定的供给元件被跳过，继续进行贴片。
8-25
