第1部基本篇第4章生产程序制作

5) SOT 方向检查(可选项)

指定是否进行3向引脚SOT的方向检查。可对生产前与元件用完后的最初元件的SOT方向进行检

查。主要用于检查元件的贴片错误。

图 4-3-5-2-14

4-69

第1部基本篇第4章生产程序制作

4-3-6 吸取数据

可指定供给各元件的位置和吸取位置。

安装在送料器台上的元件供给装置，有带状送料器、管状送料器、散件送料器、托盘支架、D

TS，以及作为其他元件的供给装置的MTC和MTS。

在1个送料台上，用于送料器设置的孔有39个，在送料器前端的销所插入的孔的编号即为该送

料器的配置编号。

※ 统一交换台上标有上下 2 排编号。统一交换台安装在前面时，上排编号即为送料器

的设置编号，安装在后面时，下排编号即为送料器的设置编号。

※ 吸取位置根据优化将被自动配置，在下列情况时，请用手动进行配置。

●固定送料器的配置时。

●进行优化后，变更送料器的配置时。

当读入其他机型的生产程序文件时，有的机型基准坐标不相同，有时需要重新计算吸取

数据中的吸取坐标。因此，如果读入其他机种的生产程序时，务必再确认吸取坐标。

注意

4-3-6-1 吸取数据画面的显示

显示吸取数据，先打开一览表画面。

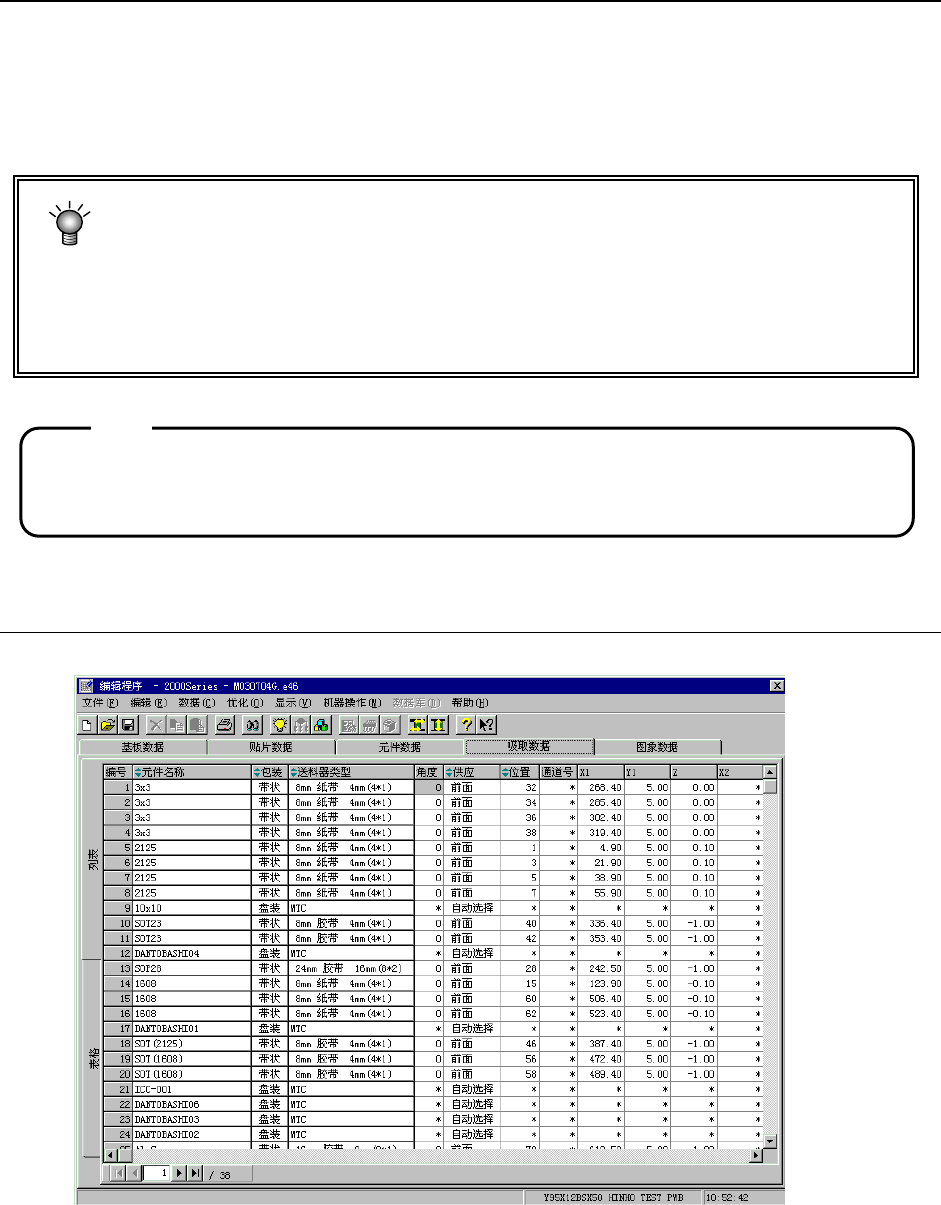

图 4.3.6.1.1 吸取数据一览表画面

4-70

第1部基本篇第4章生产程序制作

双击元件名或点击画面左侧的“表格”标签，打开以下的表格画面。

元件名、包装方式、供给装置分别显示输入在贴片数据及元件数据中的数值。

可在表格画面中编辑“角度”、“供给”、“编号”、“型号”、“通道”、“吸取坐标”、

“状态”7个项目。

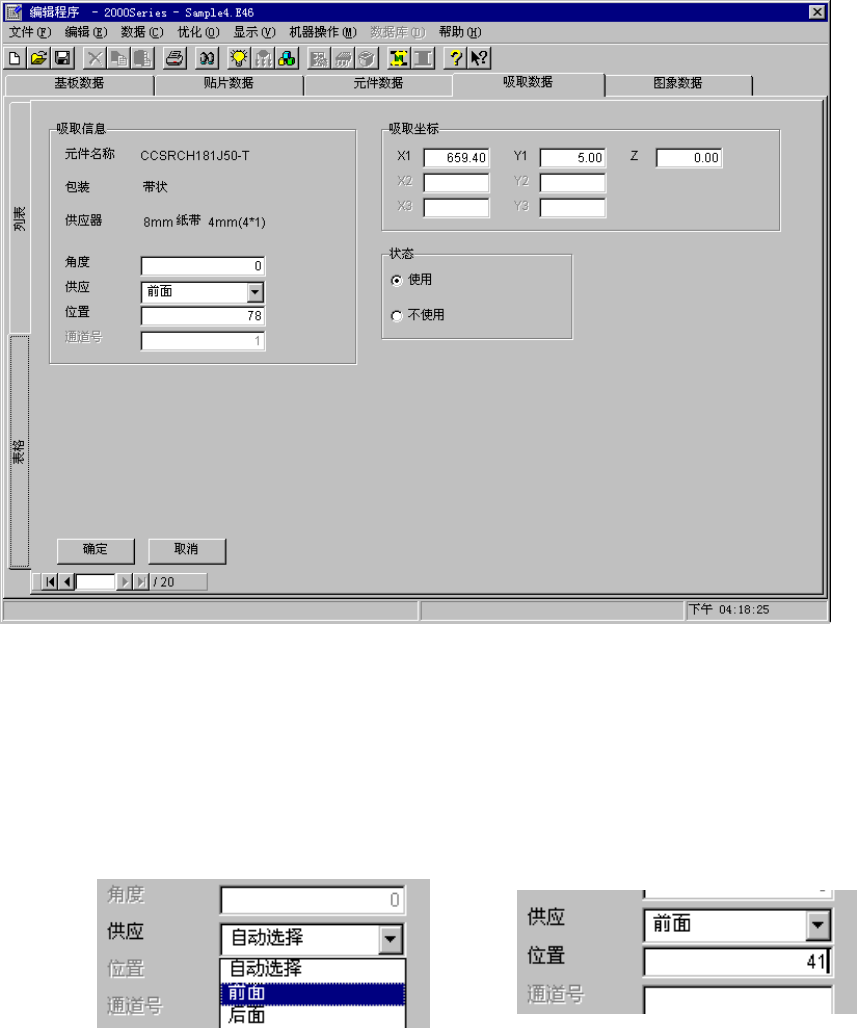

图 4.3.6.1.2 吸取数据表格画面

例) 配置在前面 41 号。

(1)表格画面中的操作

<1>在表格画面上，从“供给”的下拉式一览表中选择“正面”。

<2>输入送料器“编号”41。

图

.3.6.1.3

图

.3.6.1.
