第1部 基本篇 第4章 生产程序制作

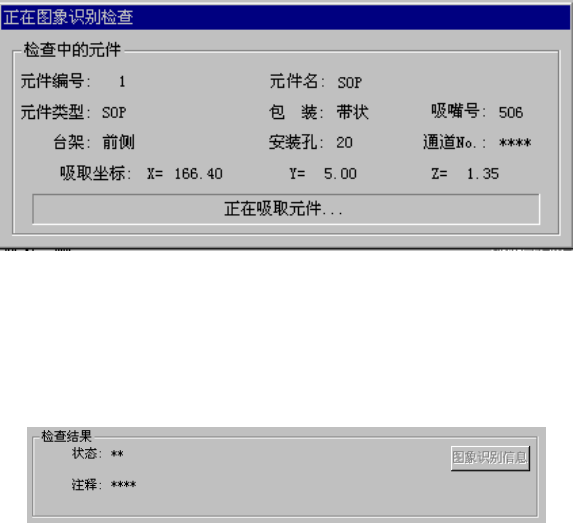

(4) 图像识别检查中画面
图像识别检查中显示如下画面。显示进行检查的元件内容/吸取位置，并显示依次进行中
的处理内容。
图 4.5.4.3.4-2
(5) 图像识别检查画面
检查后，检查结果被显示在图像识别检查结果中。可进行图像定心时显示“确定”，不能
进行时显示“NG”，并在注释栏中显示错误原因。
图 4.5.4.3.4-3 检查结果
6) 检查按钮
进行图像识别检查。
7) 返回按钮
结束图像识别检查，返回原来的画面。
4-187
第1部 基本篇 第4章 生产程序制作
4-5-4-3-5 共面性检查
进行共面性检查及获取参数。
Start of
coplanarity check
Execution of check
(on the dialog box)
Check
Check with vision
recognition
Display of the
result (on the
dialog box)
Coplanarity check
End of
coplanarity check
End

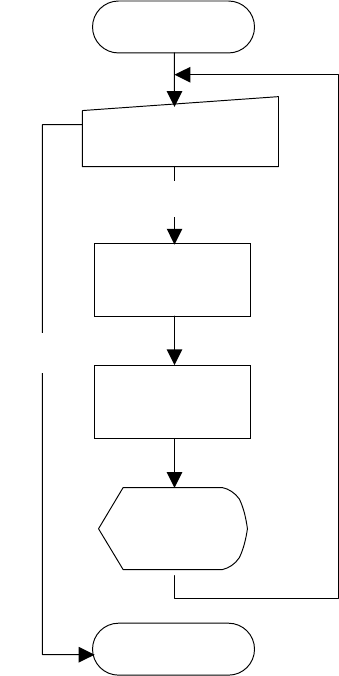

图 4.5.4.3.5-1 共面性单独检查流程图
1) 共面性检查的检查方式
利用元件数据中设定的值，进行“图像识别”→“共面性检查”的相关控制，检查有无错误。
4-188
第1部 基本篇 第4章 生产程序制作
2) 关于共面性检查时的各项操作
① 用于吸取的贴片头
可自动选择用于吸取的贴片头。
优先使用已经安装完成的吸嘴，以减少吸嘴的更换次数。
根据吸嘴的安装情况，每次检测时，进行吸取的贴片头有可能不同。
② 检查后的元件返还
检测后的元件将被放回原来的位置或被废弃。如下表所示，具体因包装方式而异。
废弃时，根据元件数据中“元件废弃”的设定，将元件废弃到指定的地点。对于1mm以下
的元件，在返还时有可能会出现元件直立或元件倒置，请根据确认来选择动作。
表 4.5.4.3.5-1 元件返还/废弃条件
包装方式 条件 1 条件 2 返还 废弃
32mm 送料器 － ○
外形尺寸短边 1mm 以下 确认 *1
带状
以外
外形尺寸短边 1mm 以上 ○ －
外形尺寸短边 1mm 以下 确认 *1
散装
外形尺寸短边 1mm 以上 ○ －
托架 ○ －
MTC ○ －
MTS ○ －
杆状 － ○
*1 将显示确认信息，请选择是返还还是废弃元件。连续检测时，在开始前进行确认。
③ 选择用于吸取的供给装置
如果同一元件有多个供给装置(吸取数据)，初始值时，从最初输入的数据中吸取元件。仅
单独检测可根据需要改变供给装置。
④ 改变吸取坐标
无法顺利吸取时，可用手动输入或使用HOD设备进行坐标示教，改变吸取坐标。
⑤ 手动吸取
当没有吸取数据时，可用手动将元件安装到吸嘴上。此时，不能输入吸取坐标。也不能操
作送料器。
