第1部 基本篇 第4章 生产程序制作

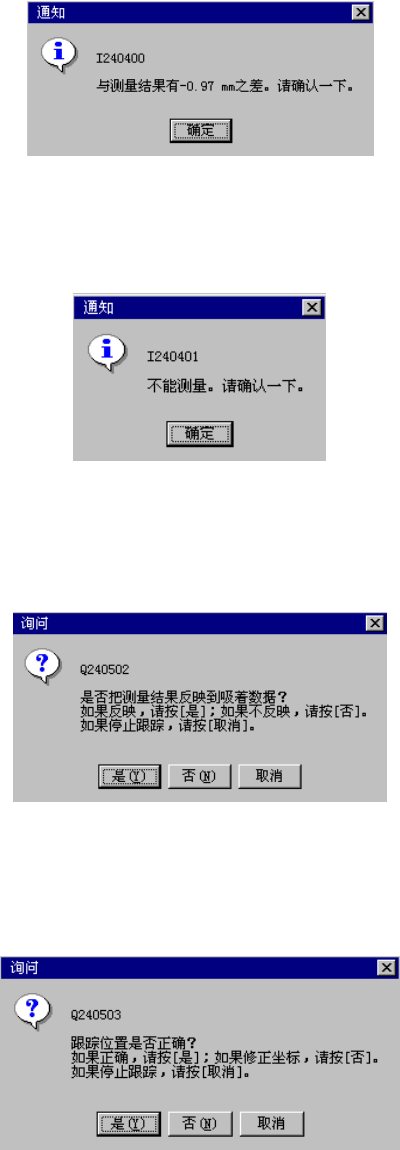

7) 吸取高度跟踪时在各点的动作
① 如果在吸取高度跟踪的条件设定中已设定了“如果与测量值间有差异则停止”
则当与测量值间有差异时，显示如下的信息。
在自动传送时将会停止，因此请确认吸取数据的高度值。
② 如果在吸取高度跟踪的条件设定中已设定了“如果无法测量则停止”
图
45444
6
则当无法使用HMS测量时，显示如下的对话框。
在自动传送将会停止，因此请确认吸取位置。
图
45444
-
7
③ 如果在吸取高跟踪的条件设定中设定了“进行测量值的获取动作”
则显示是否将通过HMS获得的测量值加入到吸取数据的Z坐标中的确认画面。
需加入时按下“是”。
图
45444
-
8
④ 如果在吸取高度跟踪的条件设定中已设定了“使用摄象机进行位置确认”
则将在VCS监视器中显示吸取位置。当显示以下的确认信息时，请目视进行确认。如果位
置正确，按下“是”，如果想用示教来改变吸取位置，则按下“否”，进行示教操作。
图
45444
-
9
4-209
第1部 基本篇 第4章 生产程序制作

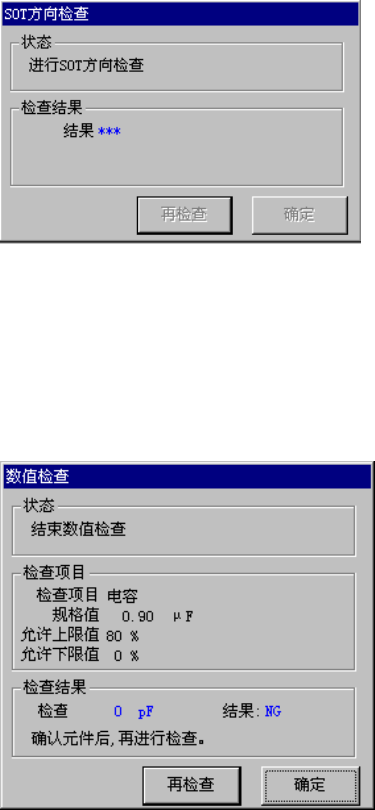

8) 跟踪时的 SOT 方向检查(可选项)
在跟踪暂停时，可进行SOT方向检查。
在SOT方向检查中，显示如下画面。
此外，SOT方向检查后，检查结果以“OK”或“NG”来显示。
图
45444
10
9) 跟踪时的验证检查(可选项)
在跟踪暂停时，可进行验证检查。
在验证检查中，显示如下画面。
图
45444
11
此外，验证检查后，检查测定值及结果以“OK”或“NG”来显示。
4-210
第1部 基本篇 第4章 生产程序制作
4-5-4-5 管理
对用“示教”进行标记数据示教时所注册的标记数据数据库文件进行各种管理。

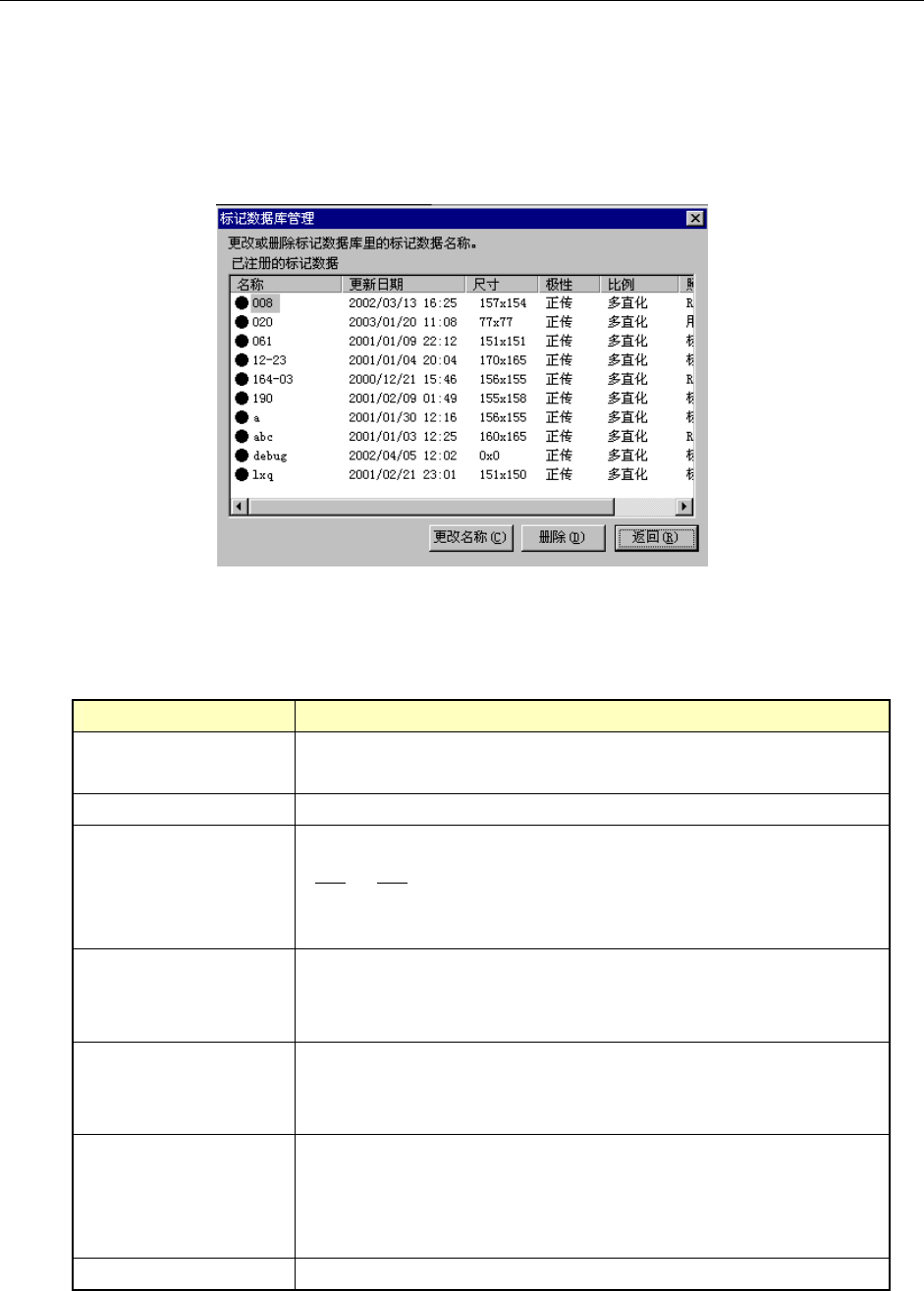

4-5-4-5-1 管理：标记数据库
对于标记数据示教时所注册的标记数据数据库文件进行各种管理。
从菜单栏中选择“机器操作”/“管理”/“管理”/“标记数据库”，显示如下画面。
图 4.5.4.5.1-1 标记数据库管理
(1) 已注册的标记数据
在一览表中显示数据库中储存的标记数据。各项目的含义如下。
项目 含义
名称
标记的名称
(在文字的前面显示形状)
更新日期 注册进数据库的日期
尺寸
标记数据的纵横像素数(像素数，1mm=约 77 像素)
aaa x bbb
aaa = 横方向的像素数
bbb = 纵方向的像素数
极性
标记的显示方式
正色 = 黑底白标记
反色 = 白底黑标记
样式
标记的图像数据样式
多值化 = 标记数据以多级图像被采用
二值化 = 标记数据以 2 级图像被采用
照明图案
标记识别的照明图案
标准：采用标准的照明图案
注册/保护：采用带注册/保护膜的照明图案
用户：采用用户自定义的照明图案
站台 KE-2050/2060 未被使用
