第 2 部 功能详细编 第 9 章 手动控制
9-4-2 传送
9-4-2-1 个别控制传送

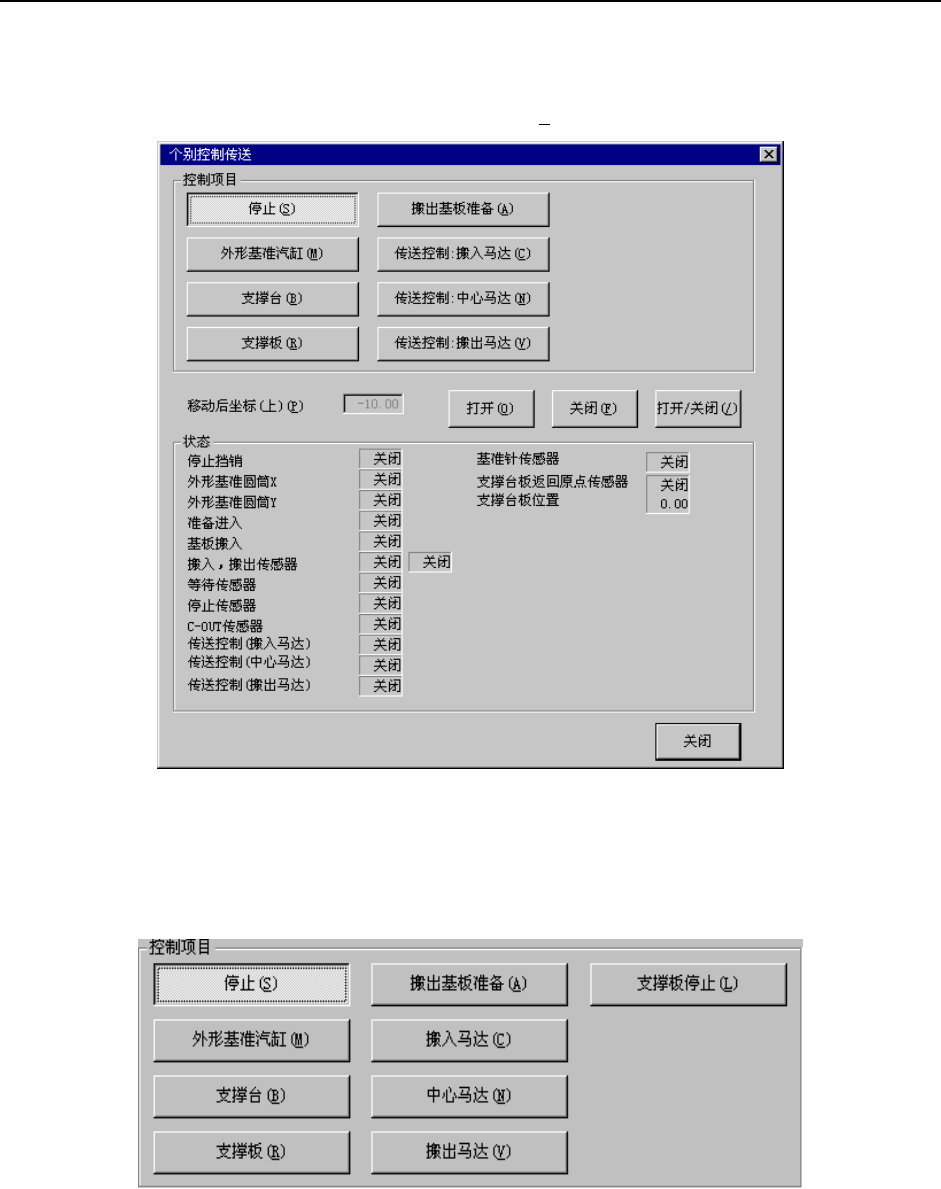

从菜单栏中选择“控制”/“传送”/“个别控制(I)”，则显示如下的传送类个别控制画面。
图 9-4-2-1-1 传送类个别控制
(1) 控制项目
利用按钮来选择控制项目。
图 9-4-2-1-1(a)
9-17
第 2 部 功能详细编 第 9 章 手动控制
(2) 控制按钮
利用控制按钮来执行控制项目。
控制按钮的显示因控制项目而异。
选择要控制的项目，选择“ON”按钮、“OFF(
F)”按钮、“ON/OFF(/)”按钮或按下“F3”键、
“F4”键、“F5”键进行控制。
在选中支撑台时，按“上(
U)”、“下(D)”、“上/下(/)”按钮进行控制。
(3) 状态显示
控制结束时显示各传感器、各单元的状态。
连续显示各传感器、各信号、各单元的状态。
9-18
第 2 部 功能详细编 第 9 章 手动控制
9-4-2-2 自动控制传送

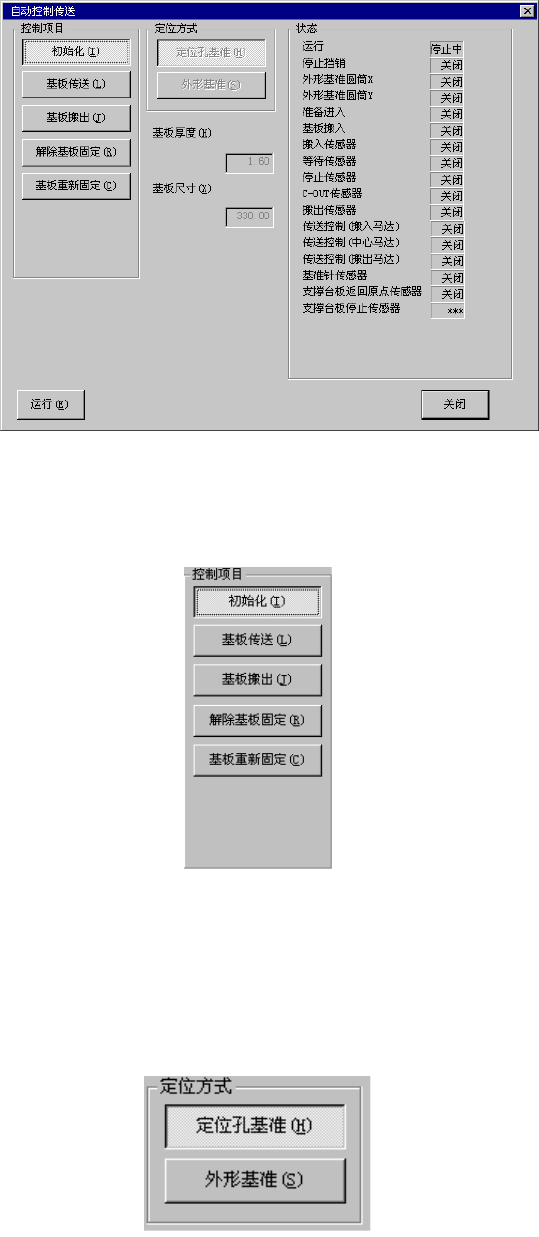

从菜单栏中选择“控制”/“传送”/“自动控制(A)”，则显示如下的自动控制传送画面。
图 9-4-2-2-1 自动控制传送(显示例.KE-2060)
(1) 控制项目
利用按钮来选择控制项目。
图 9-4-2-2-2
(2) 定位方式
利用按钮来选择定位方式。
◆ 在控制项目中选中“初始化”、“基板搬出”、“基板固定解除”、“基板 WAIT/OUT 传感器检查”
时，不能进行设定。
图 9-4-2-2-3
