KE-2050-KE-2060 使用说明书.pdf - 第499页
第1部 基本篇 第4章 生产程序制作 4-5-7 程序编辑的结束 从菜单栏中单击 「文件」/「程序编辑结束」 。 图 4.5.8-1 程序编辑的结束 如果程序中有所变更而尚未保存时，显示如下的确认。 图 4.5.8-2 结束时确认保存的对话框 ●“是” ：进行保存。保存后结束程序编辑。 ●“否” ：不进行保存而结束程序编辑。 ●“取消 ”：停止结束处理。 4-215
第1部 基本篇 第4章 生产程序制作
4-5-6 帮助
No.
帮助组 说明
1 KE2000 帮助 显示 KE2000 系列的帮助文件。
2 关于程序 显示各文件的版本。
4-5-6-1 KE2000 帮助
从菜单栏中选择“帮助”/“KE2000”，显示KE2000系列用的帮助文件。
图 4.5.6.1-1 帮助菜单显示例
4-5-6-2 关于程序
从菜单栏中选择“帮助”/“关于程序”，则可以显示各文件的版本。
图 4.5.6.2-1 版本显示例
4-214
第1部 基本篇 第4章 生产程序制作
4-5-7 程序编辑的结束
从菜单栏中单击
「文件」/「程序编辑结束」。

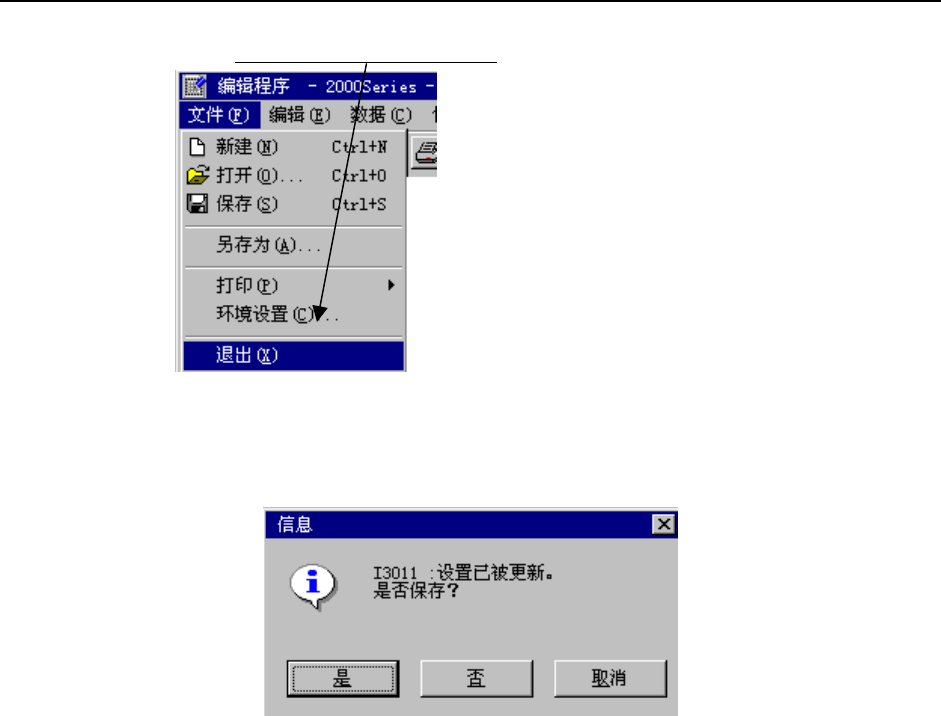

图 4.5.8-1 程序编辑的结束
如果程序中有所变更而尚未保存时，显示如下的确认。
图 4.5.8-2 结束时确认保存的对话框
●“是” ：进行保存。保存后结束程序编辑。
●“否” ：不进行保存而结束程序编辑。
●“取消 ”：停止结束处理。
4-215
第1部 基本篇 第5章 数据库
第 5 章 数据库
数据库是指为了注册元件数据(包括图像数据)的程序库。
将制成的元件数据注册到数据库，并用元件名来进行管理。
用“程序编辑”制作生产程序时，只要指定数据库中已注册的元件名，即可很容易地制作
元件数据。
本章主要介绍数据库的使用方法。关于元件(图像)数据的制作方法，请参照第1部第4章“生
产程序的制作”。
制作的数据库可用HLC(选项)进行统一管理。也可进行相反的操作。
因此，在数据库画面上将显示KE-2050/2060没有使用的HLC特有的项目。
5-1 数据库的使用方法
在“生产程序编辑”中，灵活运用数据库来制作元件数据。
1) 已经知道元件名时
元件名已被注册到数据库时，只要用“贴片数据”来输入元件名，数据库的内容即被注册
到正在制作的生产程序中。
在此输入元件名，即可完成元件数据。
图5.1-1
２) 不知道元件名时
显示数据库一览表，从一览表中选择要注册的元件。(一览表调用功能)
<步骤>
① 请单击
空白的元件名栏。 ② 请单击“数据库”/“命令列表”。
图5.1-2 图5.1-3
5-1
