第2部 功能详解篇 第6章 通用图象 6-2-2 扩展列数据格式的制作 在通用图像元件数据制作初始画面中选择“扩展列数据格式”，则显示如下的画面。 基本的制作方法与 “元件组/元件格式” 的制作方法相同， 但对于 “扩展列数据格式” ， 需 逐一指定元件的X、Y坐标进行配置。 用“定位”来逐一配置元件 。X、Y坐标是从元件中心位置开始的距离。 ※最多可设定 256 个位置。 6-10
第2部 功能详解篇 第6章 通用图象

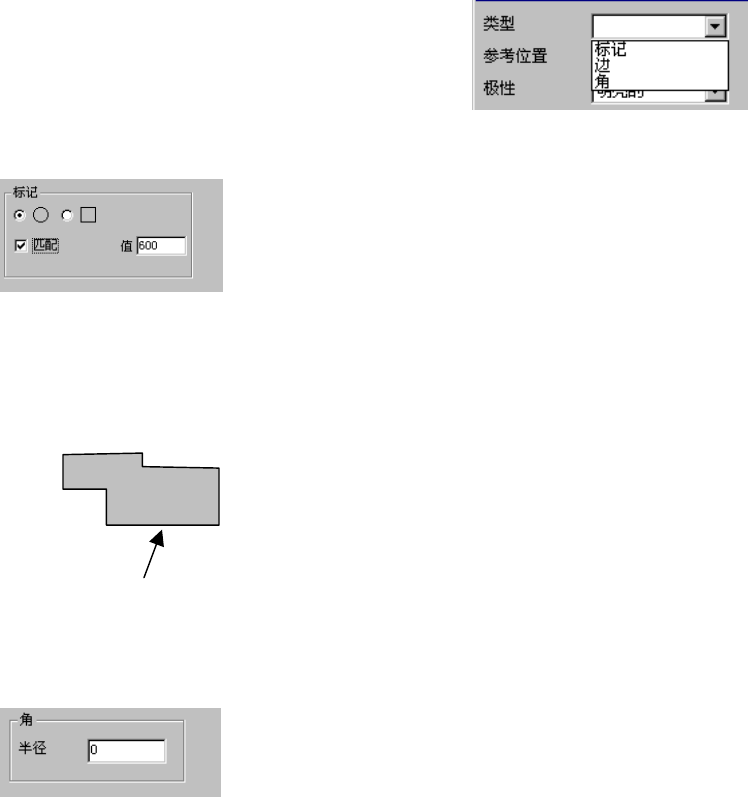

◎在元件组中选择了“点”时，
可从“种类”中选择右图的项目。
●标记
在“种类”中选择标记时显示。
◇匹配：可设定相似度的容许范围。
将数值设定大时，相似度的判断基准将变得严
格。(初始值为“600”。)
●边
元件的形状为不规则形状(圆形、正方形以外)时，可用边进行识别。
下边为基准边。使用右边时，在元件组的“第 1 元件的配
置”的偏移值θ中输入“90°”。同样，使用上边时输入
“180°”，使用左边时输入“270°”。
基准边
●角
在“种类”中选择角时显示。
◇半径：输入角部的半径。直角时为“0”。基准角是元件供给角
度为 0°时的左下角。如果使用右下角，应将元件组的
“第 1 元件的配置”的“θ”设定为“90”。同样，使
用右上角时应输入“180”、使用左上角时应输入“270”。
6-9
第2部 功能详解篇 第6章 通用图象

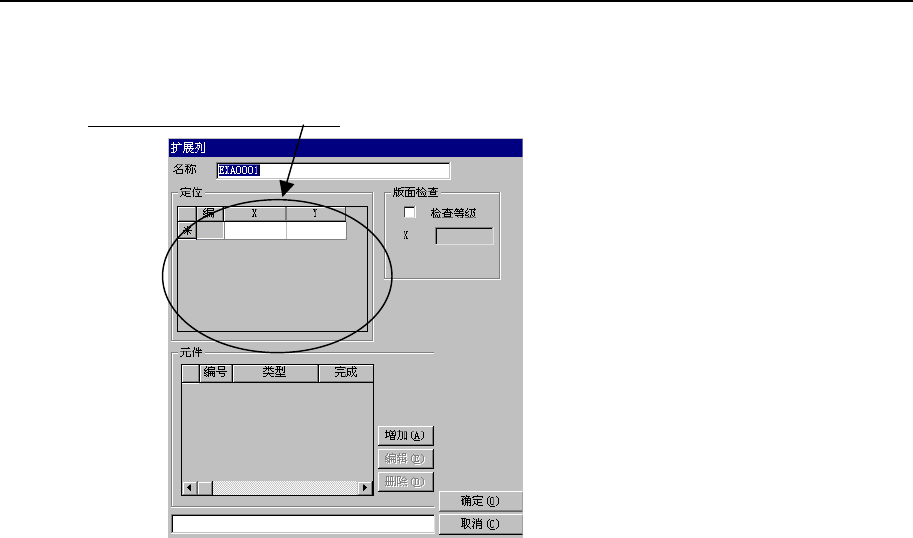

6-2-2 扩展列数据格式的制作
在通用图像元件数据制作初始画面中选择“扩展列数据格式”，则显示如下的画面。
基本的制作方法与“元件组/元件格式”的制作方法相同，但对于“扩展列数据格式”，需
逐一指定元件的X、Y坐标进行配置。
用“定位”来逐一配置元件。X、Y坐标是从元件中心位置开始的距离。
※最多可设定 256 个位置。
6-10
第2部 功能详解篇 第6章 通用图象
6-3 元件查看器
能以图表的方式来浏览已经制作的通用图像元件的数据。
6-3-1 打开“ 元件查看器”
可从以下3处打开“元件查看器”，操作方法及显示内容因打开位置而异。
表 6-3-1-1“ 元件查看器” 的操作与显示内容的差异
打开“元件查看器”的位置
对于编辑元件数据 显示内容
图像构成画面 必须关闭“元件查看器”
元件数据画面
显示所有的元件组
元件组画面
无须关闭“元件查看器”
仅显示当前的元件组
1) 从图像构成画面来打开
当为通用图像元件时，在图像构成中显示“元件查看器”按钮。
图 6-3-1-1 图像构成的“ 元件查看器” 按钮
◇
点击“元件查看器”按钮,显示如下的对话框。
图 6-3-1-2 球元件的画面显示例 图 6-3-1-3 引脚面元件的画面显示例
