3.3.12 Kopfadapter am Pick&Place-Modul tauschen [03000902-xx] Portale
Serviceanleitung SIPLACE X-Serie 123
3.3.12
3.3.12 Kopfadapter am Pick&Place-Modul tauschen [03000902-xx]
Kopfadapter am Pick&Place-Modul tauschen [03000902-xx]

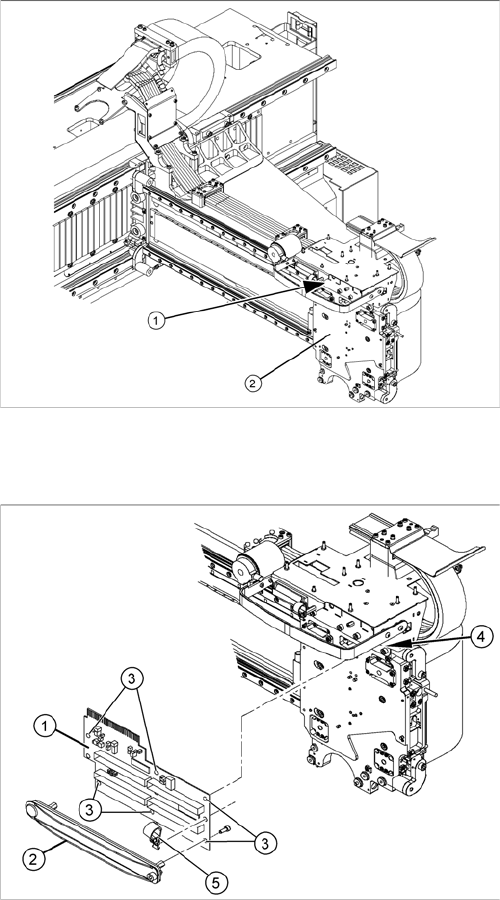

Übersicht
Aus-/Einbau
1. Kopfadapter P&P
2. Kopfplatte
1. Kopfadapter
2. Kabelhalter (bestehend aus Ober- und Unterteil)
3. Befestigungsschrauben
4. Distanzstücke
5. Schlauch-Halterung
► Entfernen Sie das Kabelhalter-Oberteil (2).
► Stecken Sie beide Flachbandkabel zu den P&P-Mo-
dulen am Kopfadapter (1) ab.
► Lösen Sie die 6 Befestigungsschrauben (3).
► Lösen Sie die Schlauch-Halterung (5) und ggf. die
Distanzstücke (4).
► Ziehen Sie den Kopfadapter (1) vorsichtig nach un-
ten heraus und demontieren Sie ggf. das Kabelhalter-
Unterteil.
► Montieren Sie den neuen Kopfadapter mit Kabelhal-
ter-Unterteil und stellen alle elektrischen Verbindun-
gen wieder her.
► Montieren Sie den Kabelhalter und befestigen Sie
den Schlauch-Halter.
► Prüfen Sie, dass beim Verfahren der Achsen die Ka-
bel fest sitzen und sich an keiner Stelle abnutzen
oder beschädigt werden können.
Servicearbeiten
Bestückköpfe 3.4.1 Fast Head Exchange
124 Serviceanleitung SIPLACE X-Serie
3.4
3.4 Bestückköpfe
Bestückköpfe
3.4.1
3.4.1 Fast Head Exchange
Fast Head Exchange
Der schnelle Kopftausch (Fast Head Exchange, FHE) ermöglicht den Wechsel eines Bestückkopfs in-
nerhalb von 15 Minuten.
Sehen Sie dazu auch...
3.4.2 CPP-Kopf tauschen [ ➙ 128]
3.4.1.1
3.4.1.1 Voraussetzungen
Voraussetzungen
Wenn folgende Voraussetzungen erfüllt sind können die Köpfe mit FHE getauscht werden und sind nach
einer Kurzkalibrierung einsatzbereit.
▪ Software 702:
Mit der Software 702 ist der schnelle Kopftausch nur zwischen Bestückköpfen des gleichen Typs
möglich, also der Tausch eines C&P20A gegen einen anderen C&P20A oder der Tausch eines CPP
gegen einen anderen CPP.
– SW 702 und die aktuellen eSW-Versionen
– Die Bestückköpfe in der Maschine haben die Kalibrierdaten im EEPROM gespeichert.
– Der "Segmentoffset unten" für die zweite Kopfhöhe wurde durch doppelte Vermessung der Da-
ten ermittelt.
– Der schnelle Kopftausch ist nicht möglich, wenn ein CPP mit stationärer Kamera getauscht wird.
– Der schnelle Kopftausch ist für den TwinHead nicht möglich.
– Die Kopfplatte ist mit dem Haken, der Bestückkopf mit der passenden Öse ausgerüstet.
– Die Kopfschrauben sind als Torx ausgeführt.
– Die Schrauben sind unverlierbar am Kopf befestigt.
– Es müssen Köpfe montiert werden, die bereits mit den Kalibrierpipetten ausgerüstet sind.
▪ Software 703:
Mit der SW 703 wird der schnelle Kopftausch um folgende Funktionen erweitert:
– Eine Trennung von Kopf und BE-Kamera ist beim CPP und C&P20A möglich.
– An allen SX-Maschinen wird eine Verifikation durchgeführt.
– Der "Segmentoffset unten" für die zweite Kopfhöhe wird interpoliert.
– Es können vorkalibrierte Köpfe vom Kopfteststand bzw. aus dem Lager verwendet werden.
– C&P20A-Köpfe sind mit einem T-Stück zwischen Druckregelventil und Rückholeinheit
ausgerüstet, um die Druckluftanschlüsse am Druckverteiler zu reduzieren.
3.4.1.2
3.4.1.2 Vorbereitung des FHE an der Software
Vorbereitung des FHE an der Software
► Klicken Sie auf Einstellungen und melden Sie
sich als Service an.
► Klicken Sie auf Service .
► Klicken Sie auf Schneller Hardwaretausch.
Servicearbeiten
3.4.1 Fast Head Exchange Bestückköpfe
Serviceanleitung SIPLACE X-Serie 125
3.4.1.3
3.4.1.3 Aus-/Einbau
Aus-/Einbau
Den hardwareseitigen Aus- und Einbau führen Sie bitte wie im entsprechenden Kapitel beschrieben
durch.
Sehen Sie dazu auch...
3.4.2 CPP-Kopf tauschen [ ➙ 128]
3.4.5 C&P20A-Kopf tauschen [ ➙ 136]
3.4.1.4
3.4.1.4 Abschluss des FHE an der Software
Abschluss des FHE an der Software
► Markieren Sie die zu tauschenden Köpfe.
► Klicken Sie auf Vorbereitung für Tausch und Herun-
terfahren.
Nun werden folgende Aktionen automatisch
durchgeführt:
▪ Die aktuellen Pipetten werden abgelegt und, falls vor-
handen, Kalibrierpipetten aufgenommen.
▪ Ein Pipetten- und Höhenreferenzlauf wird
durchgeführt.
▪ Die Maschine wird heruntergefahren.
Als nächstes können die Köpfe demontiert werden.
► Schalten Sie die Maschine ein.
Nach dem Wiedereinschalten meldet die Maschine "Ge-
tauschte Köpfe ermittelt" und erwartet eine Kalibrierung.
► Klicken Sie auf "Einstellungen" und melden Sie
sich als "Service" an.
► Klicken Sie auf "Service" .
► Klicken Sie auf "Schneller Hardwaretausch".
