Servicearbeiten
3.6.10 Magnetventil-Hubtisch tauschen [00358663-xx] LP-Transport modular
Serviceanleitung SIPLACE X-Serie 173
3.6.10
3.6.10 Magnetventil-Hubtisch tauschen [00358663-xx]
Magnetventil-Hubtisch tauschen [00358663-xx]
Aus-/Einbau
► Schalten Sie die Druckluft ab und entlüften Sie am Filter der Pneumatikeinheit.
► Lösen Sie die Befestigungsschrauben der Anschluss-Stecker und stecken Sie diese ab.
► Entfernen Sie die Pneumatikanschlüsse.
► Bauen Sie das neue Magnetventil wieder ein und stellen Sie die elektrischen und pneumatischen
Anschlüsse wieder her.
► Montieren Sie den kompletten Hubtisch wieder in die Maschine.
► Kontrollieren Sie die Geschwindigkeit des Hubtischzylinders und korrigieren diese ggf.

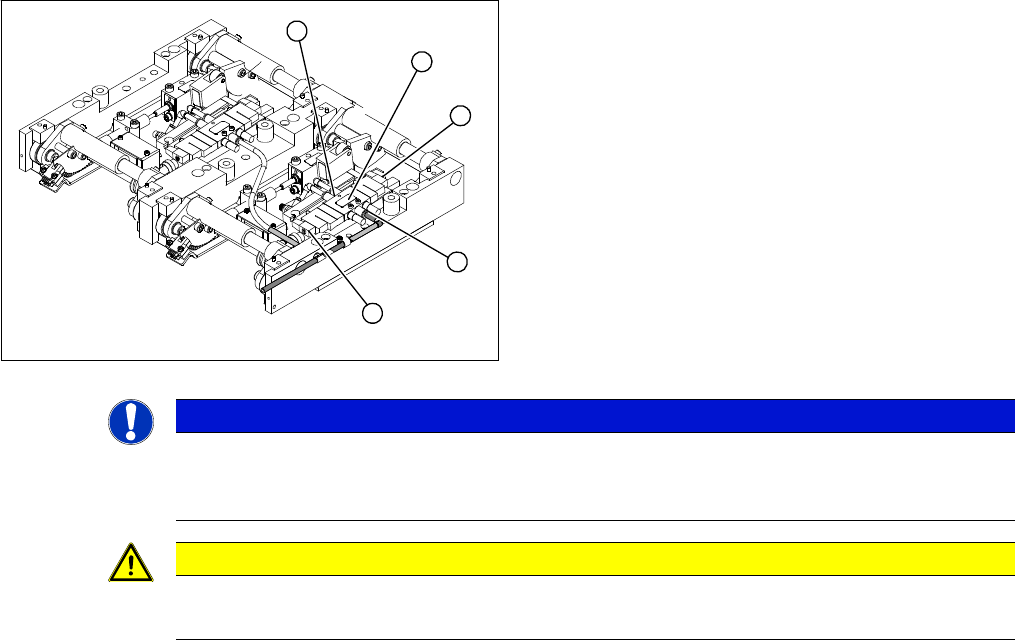

1. Magnetventil mit zwei Befestigungsschrauben
2. Anschluss-Stecker
3. Pneumatikanschlüsse
► Fahren Sie den LP-Transport in die Position, in der
Sie den Hubtisch am Besten erreichen können.
► Verfahren Sie die Y-Portale bis in den Bereich
außerhalb des LP-Transports.
► Schalten Sie den Automaten aus und sichern Sie ihn
gegen Wiedereinschalten.
► Lösen Sie die Befestigungsschrauben der Hubtisch-
platte und entfernen Sie die Hubtischplatte von der
Hubtischeinheit.
HINWEIS
Hubtisch ausbauen
Um besseren Zugriff auf die Magnetventile zu haben, kann es vorteilhaft sein, den Hubtisch
komplett auszubauen.
VORSICHT
Schweres Maschinenteil!
Beachten Sie beim Herausheben das Gewicht des Hubtisches von 17,5 kg.
Servicearbeiten
LP-Transport modular 3.6.11 Gabellichtschranke-Hubtisch tauschen [00363079-xx]
174 Serviceanleitung SIPLACE X-Serie
3.6.11
3.6.11 Gabellichtschranke-Hubtisch tauschen [00363079-xx]
Gabellichtschranke-Hubtisch tauschen [00363079-xx]
Teile
▪ Lichtschranke Spur A – Doppeltransport [00363079-xx]
▪ Lichtschranke Spur B – Doppeltransport [00363080-xx]
▪ Lichtschranke Spur A – Einfachtransport [00363111-xx]
▪ Lichtschranke Spur B – Einfachtransport [00363113-xx]
Aus-/Einbau

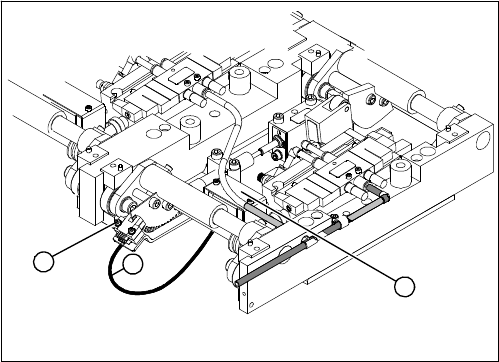

1. Anschlusskabel zur Umsetzplatine Hubtisch
2. Zwei Gabellichtschranke (Wegmess-System Spur A
und B)
3. Umsetzplatine Hubtisch (unter der Abdeckung)
► Fahren Sie den LP-Transport in die Position, in der
Sie den Hubtisch am Besten erreichen können.
► Verfahren Sie die Y-Portale bis in den Bereich
außerhalb des LP-Transports.
► Schalten Sie den Automaten aus und sichern Sie ihn
gegen Wiedereinschalten.
► Lösen Sie die Befestigungsschrauben der Hubtisch-
platte und entfernen Sie die Hubtischplatte von der
Hubtischeinheit.
► Lösen Sie die beiden Befestigungsschrauben (2) der
Gabelichtschranke.
► Entfernen Sie die Abdeckung der Umsetzplatine-
Hubtisch (3).
► Entfernen Sie die Anschluss-Stecker von der Um-
setzplatine-Hubtisch.
► Montieren Sie die neue Gabellichtschranke und stel-
len Sie die elektrische Verbindung wieder her.
Servicearbeiten
3.6.12 Hubtischzylinder komplett tauschen [00358703-xx] LP-Transport modular
Serviceanleitung SIPLACE X-Serie 175
3.6.12
3.6.12 Hubtischzylinder komplett tauschen [00358703-xx]
Hubtischzylinder komplett tauschen [00358703-xx]
Übersicht
Ausbau
GEFAHR!
NOT-HALT betätigen!
Bei allen Einstellarbeiten am Hubtisch muss dieser ge-
gen Verfahren gesichert werden.

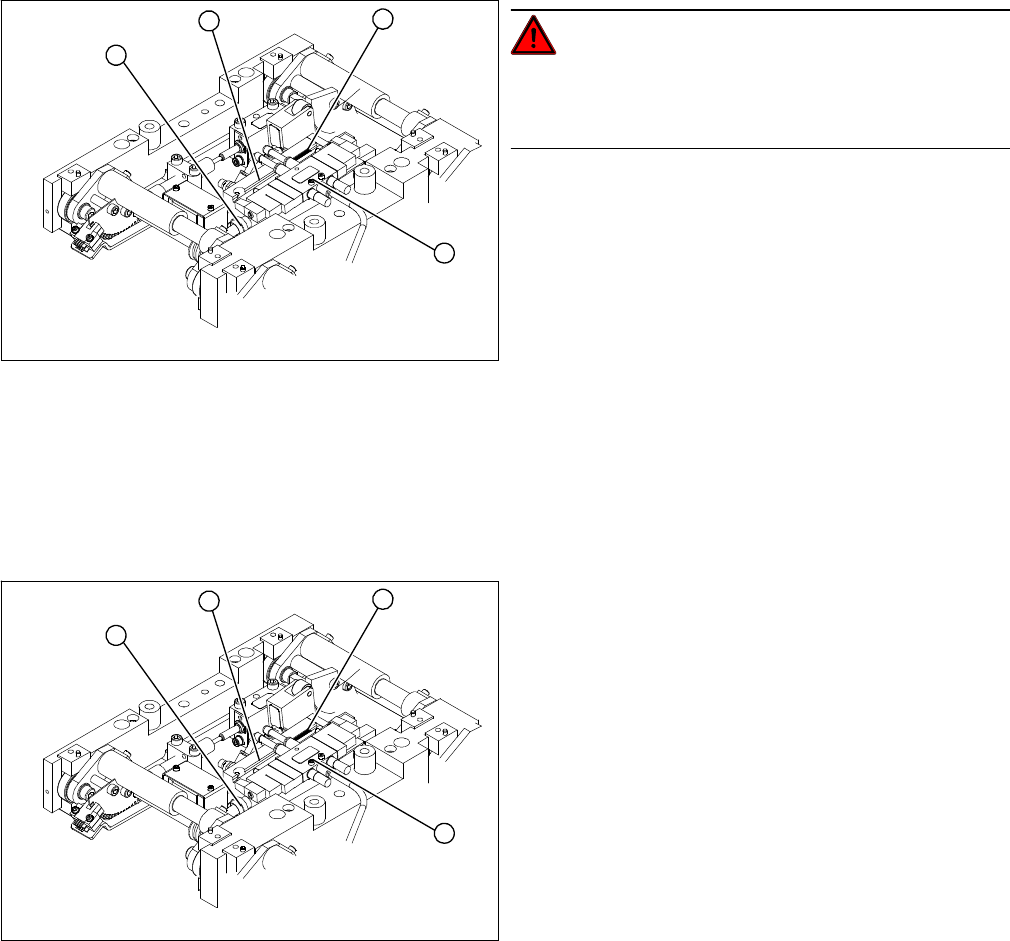

1. Endlagenbero
2. Hubtischzylinder
3. Kolbenstange mit Kontermutter
4. Magnetventil
► Fahren Sie den LP-Transport in die Position, in der
Sie den Hubtisch am Besten erreichen können.
► Verfahren Sie die Y-Portale bis in den Bereich
außerhalb des LP-Transports.
► Schalten Sie den Automaten aus und sichern Sie ihn
gegen Wiedereinschalten.
► Schalten Sie die Druckluft ab.
► Lösen Sie die Befestigungsschrauben der Hubtisch-
platte und entfernen Sie die Hubtischplatte von der
Hubtischeinheit.
► Lösen Sie die Befestigungsschrauben des
Magnetventils (4) und entfernen Sie es vom Hub-
tischzylinder.
► Lösen Sie die Madenschraube am Endlagenbero (1)
und schieben Sie den Endlagenbero aus der
Führungsschiene des Hubtischzylinders (2).
► Lösen Sie die Kontermutter an der Kolbenstange (3)
und drehen Sie die Kolbenstange heraus, bis sich die
Kolbenstange vom Betätiger löst.
► Entfernen Sie die zwei Befestigungsschrauben am
Hubtischzylinder (2) und entnehmen Sie diesen.
