Servicearbeiten
C&P20-Pipettenwechsler 3.5.4 Mikroschalter tauschen [03019563-xx]
148 Serviceanleitung SIPLACE X-Serie
Schaltpunkt der Mikroschalter einstellen
▪ Einstelllehre [03028340-xx]

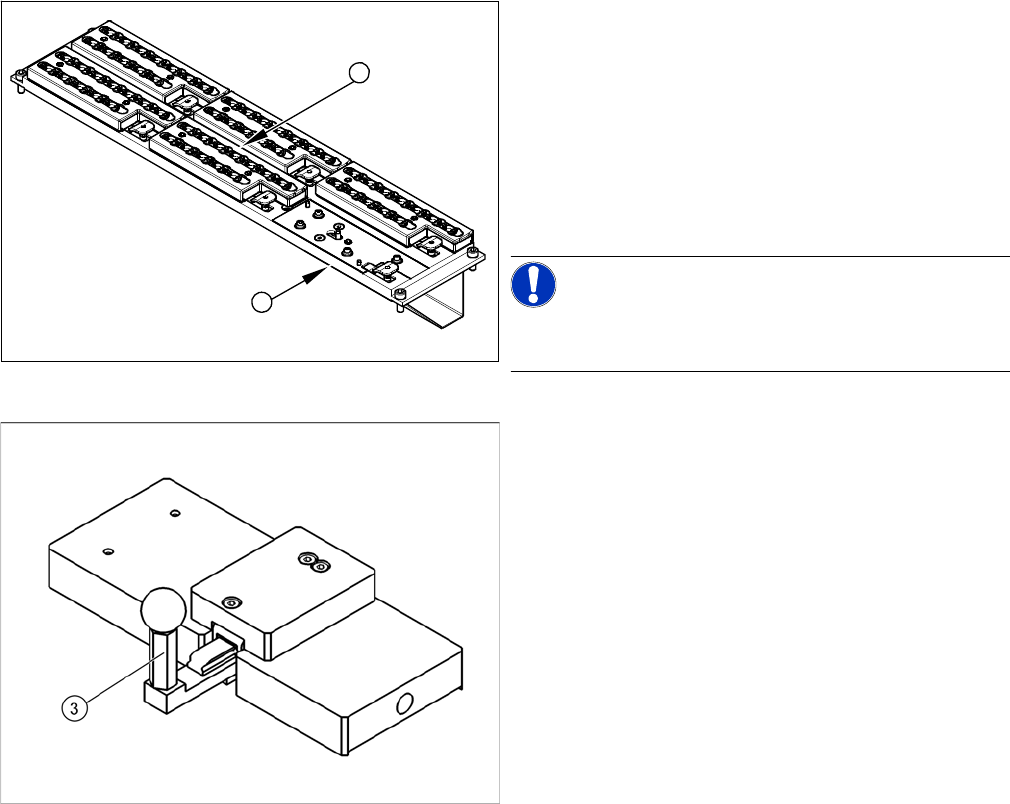

1. Pipettenwechsler C&P20 mit einem freien Platz für
Einstelllehre [03028340-xx]
2. Grüne Leuchtdiode: leuchtet bei Status Pipetten-
wechsler geschlossen.
► Stecken Sie anstatt des Magazins (für das die Mikro-
schalter die Stellung offen/geschlossen überwachen)
die Einstelllehre auf den freien Platz des
Pipettenwechslers (1).
HINWEIS!
Alle anderen Magazine müssen sich auf dem Pipetten-
wechsler befinden!
Einstelllehre für Pipettenwechsler C&P20 [03028340
-
xx]
► Drücken Sie den Hebel (3) der Einstelllehre ein. Da-
durch wird simuliert, dass das Magazin geschlossen
ist.
► Drehen Sie den Pipettenwechsler um und legen ihn
mit den Magazinen nach unten vorsichtig auf den
Einbauplatz ab.
► Achten Sie darauf, dass Sie keine elektrischen
Anschlüsse berühren können.
► Schalten Sie die Maschine ein.
► Justieren Sie den Mikroschalter mittels der beiden
Befestigungsschrauben so, dass die grüne LED (2)
leuchtet.
⇨ Somit ist sichergestellt, dass der Mikroschalter
korrekt schaltet.
► Ziehen Sie den Hebel (3) der Einstelllehre heraus.
Dadurch wird simuliert, dass das Magazin offen ist.
⇨ Die grüne LED (2) darf nicht leuchten!
1
2
Servicearbeiten
3.5.5 Leuchtdiode drei mm grün tauschen [03021168-xx] C&P20-Pipettenwechsler
Serviceanleitung SIPLACE X-Serie 149
3.5.5
3.5.5 Leuchtdiode dreimm grün tauschen [03021168-xx]
Leuchtdiode drei mm grün tauschen [03021168-xx]
Aus-/Einbau
3.5.6
3.5.6 Hebel/Kipphebel komplett tauschen [03013445-xx]
Hebel/Kipphebel komplett tauschen [03013445-xx]
Aus-/Einbau
1. Leuchtdiode drei mm grün
► Entfernen Sie die mittleren Pipetten-Magazine. Dar-
unter befindet sich die Leuchtdiode (1).
► Entfernen Sie die Abdeckung (2).
► Ziehen Sie die Leuchtdiode (1) nach hinten heraus.
► Ziehen Sie das Anschlusskabel ab.
► Entfernen Sie die Kabelbinder.
1
1. Kipphebel
2. Befestigungsschraube
► Lösen Sie die Befestigungsschraube (2) am
Kipphebel (1).
► Entnehmen Sie den Kipphebel (1), setzen einen neu-
en ein und fixieren dieses mit der
Befestigungsschraube (2).
1
2
Servicearbeiten
C&P20-Pipettenwechsler 3.5.7 Einbau und Höheneinstellung Pipettenstation (Beschreibung für
150 Serviceanleitung SIPLACE X-Serie
3.5.7
3.5.7 Einbau und Höheneinstellung Pipettenstation (Beschreibung für BE-Wagen-Einzug [03015680-06] mit 1-Wire-Hub)
Einbau und Höheneinstellung Pipettenstation (Beschreibung für BE-Wagen-Einzug
[03015680-06] mit 1-Wire-Hub)

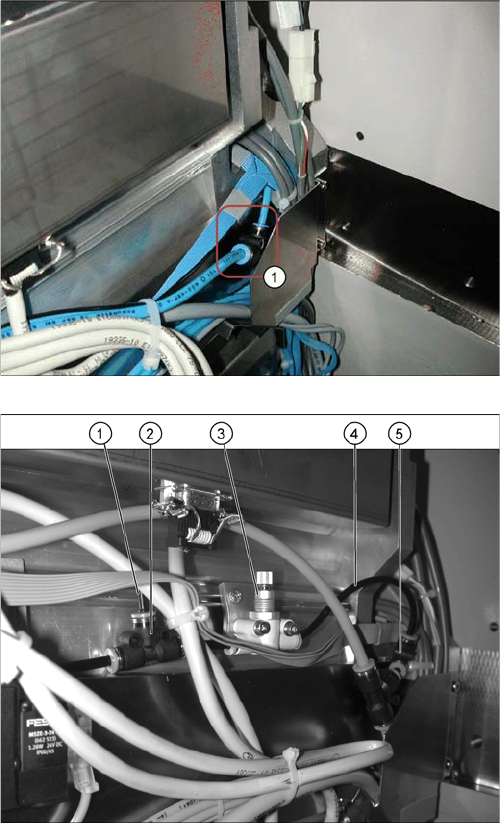

1. T-Stück am BE-Wagen-Einzug
► Trennen Sie den Pneumatikschlauch am BE-Einzug
auf.
1. Blindstopfen
2. Drosselventil
3. Feindrossel
4. Schlauch
5. T-Stück Steckverbindung QSMT-4
► Verbinden Sie das T-Stück "Steckverbindung QSMT-
4" [03046434-xx] (5) mit dem PUN-CM 4x0,75 40
mm [03046289-xx] mit dem T-Stück und PUN-
Schlauch aus dem BE-Wagen-Einzug.
► Montieren Sie die "Feindrossel GRO-QS-4-LF"
[03045754-xx] (3) mit den Schrauben "DIN912
M3x18 - A2-70" [03045034-xx] auf das Halteblech für
Drossel" [03046270-xx] und dieses wiederum mit den
Schrauben "DIN7981 ST3.5x6,5-C-H-A2"
[03046777-01] auf den Gurtleitkanal (siehe Foto).
► Entfernen Sie den "Stopfen QSC-4H" [00330249-xx]
für die Einstellung der Blasluft (siehe Foto).
► Verbinden Sie das Drosselventil mit "PUN-CM
4x0,75 70 mm" - Schläuchen [03046291-xx] mit den
beiden T-Stücken.
