Servicearbeiten
Schneidgerät 3.9.4 Steuereinheit tauschen
222 Serviceanleitung SIPLACE X-Serie
3.9.4
3.9.4 Steuereinheit tauschen
Steuereinheit tauschen
Für den Tausch einer Steuereinheit [03006411-xx] gegen eine baugleiche Steuereinheit lesen Sie hier
weiter:
"3.9.4.1 Steuereinheit tauschen [03006411-xx]" [ ➙ 222]
Für den Tausch einer Steuereinheit [03006411-xx] gegen einen "CAN-Knoten PPW Gurtschneider X/
HF" [03052927-xx] lesen Sie hier weiter:
"3.9.4.2 Steuereinheit "CAN-Knoten PPW Gurtschneider X/HF" tauschen [03052927-xx]" [ ➙ 223]
Sehen Sie dazu auch...
6.4.1 Steuereinheit am Schneidgerät [ ➙ 382]
6.4.2 Steuereinheit am Schneidgerät (CAN‑Knoten) [ ➙ 383]
3.9.4.1
3.9.4.1 Steuereinheit tauschen [03006411-xx]
Steuereinheit tauschen [03006411-xx]
Übersicht
Aus-/Einbau
1. Steuereinheit unter der Abdeckung
► Nehmen Sie die Abdeckung (1) von der Steuereinheit
ab.
► Kennzeichnen Sie die Zuordnung aller Steckverbin-
dungen und lösen Sie alle Steckverbindungen (2) an
der Steuereinheit.
► Entfernen Sie die Kabelbinder und die Befestigungen
der Anschlusskabel.
► Ziehen Sie die Steuereinheit (3) vorsichtig aus der
Halterung (4) heraus.
► Setzen Sie die neue Steuerungseinheit in richtiger
Drehlage und Position auf die Halterung und rasten
Sie die Steuereinheit vorsichtig ein.
► Bringen Sie alle Steckverbindungen wieder in der
richtigen Zuordnung an.
► Verlegen Sie die Anschlusskabel und befestigen die-
se mit Kabelbinder (Zugentlastung).
► Setzen Sie die Abdeckung wieder auf die Steuerein-
heit.
Servicearbeiten
3.9.4 Steuereinheit tauschen Schneidgerät
Serviceanleitung SIPLACE X-Serie 223
3.9.4.2
3.9.4.2 Steuereinheit "CAN-Knoten PPW Gurtschneider X/HF" tauschen [03052927-xx]
Steuereinheit "CAN-Knoten PPW Gurtschneider X/HF" tauschen [03052927-xx]
Die Steuereinheit [03006411-xx] wird durch den "CAN-Knoten PPW Gurtschneider X/HF" [03052927-xx]
ersetzt.
Allgemeines
Das Modul "CAN-Knoten PPW Gurtschneider" hat folgende Aufgaben:
1. Steuerung des Schneidgerätes (siehe Kapitel BE-Handling)
2. Steuerung der Pipettenwechsler (Reihe 1/2)
3. Steuerung Ventil in der Pipettenstation
4. Überwachung der Sensoren am BE- und Pipettenabwurfbehälter
Das Modul "CAN-Knoten PPW Gurtschneider" ist rückwärtskompatibel zu den alten Gurtschneidplati-
nen. Somit kann diese Baugruppe in der X-, HF- und D-Serie eingesetzt werden.
Allerdings werden hier die Funktion Pipettenstation (Blasluftventil für C&P20A-Kopf) und die Sensoren
für die Abwurfbehälter BE/Pipetten nicht unterstützt. Daher muss der CAN-Knoten entsprechend über
Jumper eingestellt werden. (Siehe "6.4.2 Steuereinheit am Schneidgerät (CAN‑Knoten)" [ ➙ 383].)
Aus-/Einbau

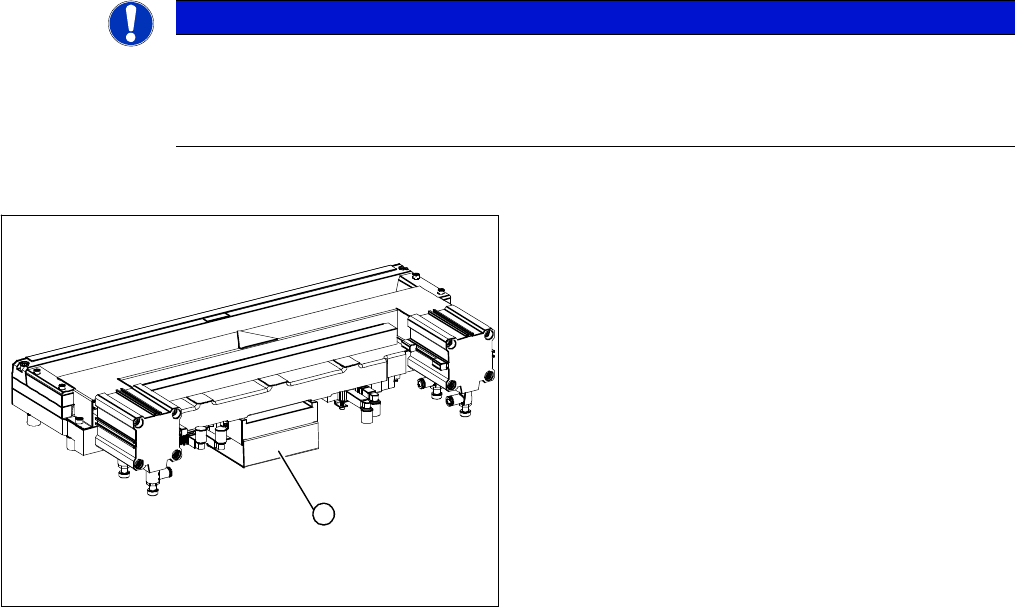

HINWEIS
Steuerung über CAN-Knoten
Alte Pipettenwechsler, welche über den One-Wire-Bus gesteuert wurden, können nicht über
den CAN-Knoten kommunizieren. Die neuen PPW können über den One-Wire-Bus und über
CAN-Knoten angesteuert werden.
1. Steuereinheit unter der Abdeckung
► Nehmen Sie die Abdeckung (1) von der Steuereinheit
ab.
Servicearbeiten
Schneidgerät 3.9.4 Steuereinheit tauschen
224 Serviceanleitung SIPLACE X-Serie
Gegenüberstellung der Platinen-Steckverbindungen
► Kennzeichnen Sie die Zuordnung aller Steckverbin-
dungen und lösen Sie alle Steckverbindungen (2) an
der Steuereinheit.
► Entfernen Sie die Kabelbinder und die Befestigungen
der Anschlusskabel.
► Ziehen Sie die Steuereinheit (3) vorsichtig aus der
Halterung (4) heraus.
► Setzen Sie die neue Steuerungseinheit in richtiger
Drehlage und Position auf die Halterung und rasten
Sie die Steuereinheit vorsichtig ein.
► Bringen Sie alle Steckverbindungen wieder in der
richtigen Zuordnung an.
► Verlegen Sie die Anschlusskabel und befestigen die-
se mit Kabelbinder (Zugentlastung).
► Setzen Sie die Abdeckung wieder auf die Steuerein-
heit.
Gurtsteuereinheit [03006411-xx] CAN-Knoten PPW Gurtschneider X/HF
[03052927-xx]
nicht belegt X1 Energieversorgung mit automatischer CAN-
ID
Spannungsversorgung Schneidgerät +24
V und +5 V
X2 X2 Energieversorgung Schneidgerät +24 V/ +5
V
nicht belegt X3 Sensoren Abwurfbehälter (Pipetten, Bautei-
le)
CAN Bus Anschluss X4 X4 CAN-Bus-Anschluss
Spannungsversorgung Ventil (links) X5 X5 Spannungsversorgung Ventil (links)
Spannungsversorgung Ventil (rechts) X6 X6 Spannungsversorgung Ventil (rechts)
Bero Hubzylinder eingefahren (links) X7 X7 Bero Hub-Zylinder einfahren (links)
Bero Hubzylinder ausgefahren (links) X8 X8 Bero Hub-Zylinder ausfahren (links)
Bero Hubzylinder eingefahren (rechts) X9 X9 Bero Hub-Zylinder einfahren (rechts)
Bero Hubzylinder ausgefahren (rechts) X10 X10 Bero Hub-Zylinder ausfahren (rechts)
X11 Test-Stecker Schneidgerät
X12 Blasluftventil (zusätzliche Blaslufteinheit an
der Pipettenstation)
X13 Pipettenwechsler Reihe 1
X14 Pipettenwechsler Reihe 2
Jumper für Stellplatzcodierung
Schneidgerät:
X12 S3 S3 DIP-Schalter-Gruppe S3
