Servicearbeiten BE-Einzug X-Serie 3.7.3 Förderer-Entriegelung 40-fach tauschen [0 3011582-xx] 202 Serviceanleitung SIPLACE X-Serie 3.7.3 3 . 7 . 3 F ö r d e r e r - E n t r ie g e lu n g 4 0 - f a c h t a u s c h e n [ 0…
Servicearbeiten
3.7.2 Feeder-Control-Unit (FCU) X-Serie tauschen [03020068-xx] BE-Einzug X-Serie
Serviceanleitung SIPLACE X-Serie 201
3.7.2
3.7.2 Feeder-Control-Unit (FCU) X-Serie tauschen [03020068-xx]
Feeder-Control-Unit (FCU) X-Serie tauschen [03020068-xx]
Übersicht
Aus-/Einbau
► Entfernen Sie die Erdungsklemme.
► Legen Sie die Anschlusskabel in die Aussparung und schieben Sie die neue FCU vorsichtig ein.
Achten Sie darauf dass Sie keine Kabel quetschen.
► Ziehen Sie die Kabelenden unter der Klemmleiste heraus.
► Stellen Sie ggf. die Jumper an der FCU ein (siehe "6.5.1 Anschlussbaugruppe FCU [03059783-xx]"
[ ➙ 384]).
► Montieren Sie die FCU mit den vier Befestigungsschrauben.
► Stecken Sie alle elektrischen Anschlüsse gem. der Beschriftung an der Klemmleiste an.
HINWEIS
FCU Tausch
Beim Tausch einer X-FCU an Maschinen der X-Serie mit Herstelldatum vor 07/2010 muss ein
Nachrüstsatz verwendet werden. Lesen Sie hierzu die technische Info "Einbau der neuen X-
FCU / X-Serie [03059623-xx] als Ersatzteil" [DE: TI2010-08D01] [EN: TI2010-08E01].
1. Feeder-Control-Unit (FCU)
Die Feeder-Control-Unit (FCU) ist an den Stellplätzen im
BE-Einzug montiert.
1
1. FCU komplett
2. Klemmleiste
3. 4 x Befestigungsschrauben
► Beschriften Sie alle Kabel, sowie die Position der Ste-
cker die an der Klemmleiste (2) der FCU (1) ange-
schlossen sind.
► Stecken Sie alle elektrischen Anschlüsse von der
Klemmleiste (2) der FCU (1) ab.
► Lösen Sie die vier Befestigungsschrauben (3) der
FCU.
► Hebeln Sie die FCU vorsichtig aus der Verstiftung he-
raus.
3
3
1
3
2
Servicearbeiten
BE-Einzug X-Serie 3.7.3 Förderer-Entriegelung 40-fach tauschen [03011582-xx]
202 Serviceanleitung SIPLACE X-Serie
3.7.3
3.7.3 Förderer-Entriegelung 40-fach tauschen [03011582-xx]
Förderer-Entriegelung 40-fach tauschen [03011582-xx]
Übersicht
Aus-/Einbau
1. Förderer-Entriegelung (unter der FCU)
2. Feeder-Control-Unit (FCU)
Die Förderer-Entriegelung ist an den Stellplätzen im BE-
Einzug montiert.
2
1
1. Zwei Befestigungsschrauben
2. Förderer-Entriegelung komplett
3. Stecker für Flachbandkabel
► Stecken Sie das Flachbandkabel am Stecker (3) ab.
► Lösen Sie die beiden Befestigungsschrauben (1) und
entnehmen Sie die komplette Einheit (2).
► Heben Sie Förderer-Entriegelung an Befestigung he-
ran und ziehen das Flachbandkabel auf der Seite des
Steckers (3) heraus.
► Stecken Sie das Flachbandkabel an.
► Drücken Sie die Förderer-Entriegelung vorsichtig
nach hinten und montieren die
Befestigungsschrauben (1).
► Achten Sie darauf, dass Sie die hinten verlaufenden
Kabeln (an der FCU angeschlossen) nicht quetschen
und beschädigen.
1
1
3
2
Servicearbeiten
3.7.4 Spannungsversorgung 30V-DC-DC-Wandler [03020549-xx] BE-Einzug X-Serie
Serviceanleitung SIPLACE X-Serie 203
3.7.4
3.7.4 Spannungsversorgung 30V-DC-DC-Wandler [03020549-xx]
Spannungsversorgung 30V-DC-DC-Wandler [03020549-xx]
Übersicht
3.7.5
3.7.5 Sicherheitsschalter tauschen [03019065-xx]
Sicherheitsschalter tauschen [03019065-xx]
Übersicht
Aus-/Einbau

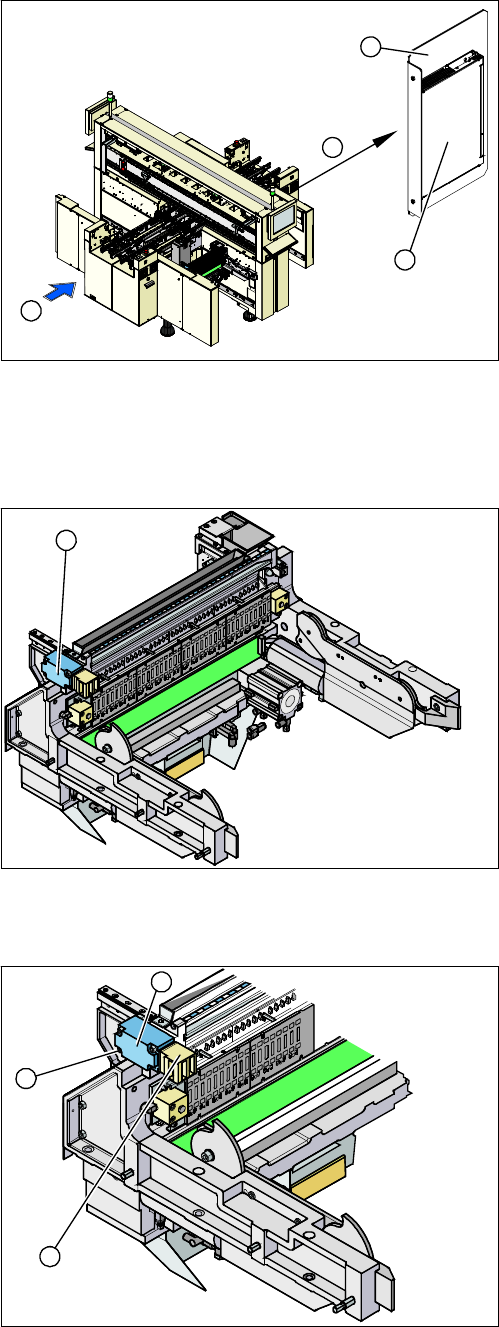

1. Einbauort der Spannungsversorgung
2. Spannungsversorgung
3. Montageblech
4. Transportrichtung
4
1
3
2
1. Sicherheitsschalter
Der Sicherheitsschalter ist an den Stellplätzen im BE-
Einzug montiert.
1
1. Sicherheitsschalter
2. Vier Befestigungsschrauben
3. Kontaktbuchse
► Stecken Sie das Anschlusskabel ab.
► Lösen Sie die vier Befestigungsschrauben (2) und
entnehmen Sie den Sicherheitsschalter (1).
► Montieren Sie den neuen Sicherheitsschalter.
► Fahren Sie den BE-Wechseltisch in den BE-Einzug
und prüfen Sie ob der BE-Wechseltisch in die
Kontaktbuchse (3) einfahren kann. Korrigieren Sie
ggf. die Position des Sicherheitsschalters.
► Stellen Sie die elektrische Verbindung her.
3
2
1
