Servicearbeiten 3.7.8 Leitbleche tauschen [03002191-xx] BE-Ei nzug X-Serie Serviceanleitung SIPLACE X-Serie 205 3.7.8 3 . 7 . 8 L e it b le c h e t a u s c h e n [ 0 3 0 0 2 1 9 1 - x x ] Leitbleche tauschen [03002191-xx…
Servicearbeiten
BE-Einzug X-Serie 3.7.6 Leergurtleitkanal komplett tauschen [03021207-xx]
204 Serviceanleitung SIPLACE X-Serie
3.7.6
3.7.6 Leergurtleitkanal komplett tauschen [03021207-xx]
Leergurtleitkanal komplett tauschen [03021207-xx]
Aus-/Einbau
3.7.7
3.7.7 Steuerventil tauschen [03003489-xx]
Steuerventil tauschen [03003489-xx]
Aus-/Einbau
Sehen Sie dazu auch...
3.7.1 BE-Einzug X-Serie komplett tauschen [03015680-xx] [ ➙ 199]

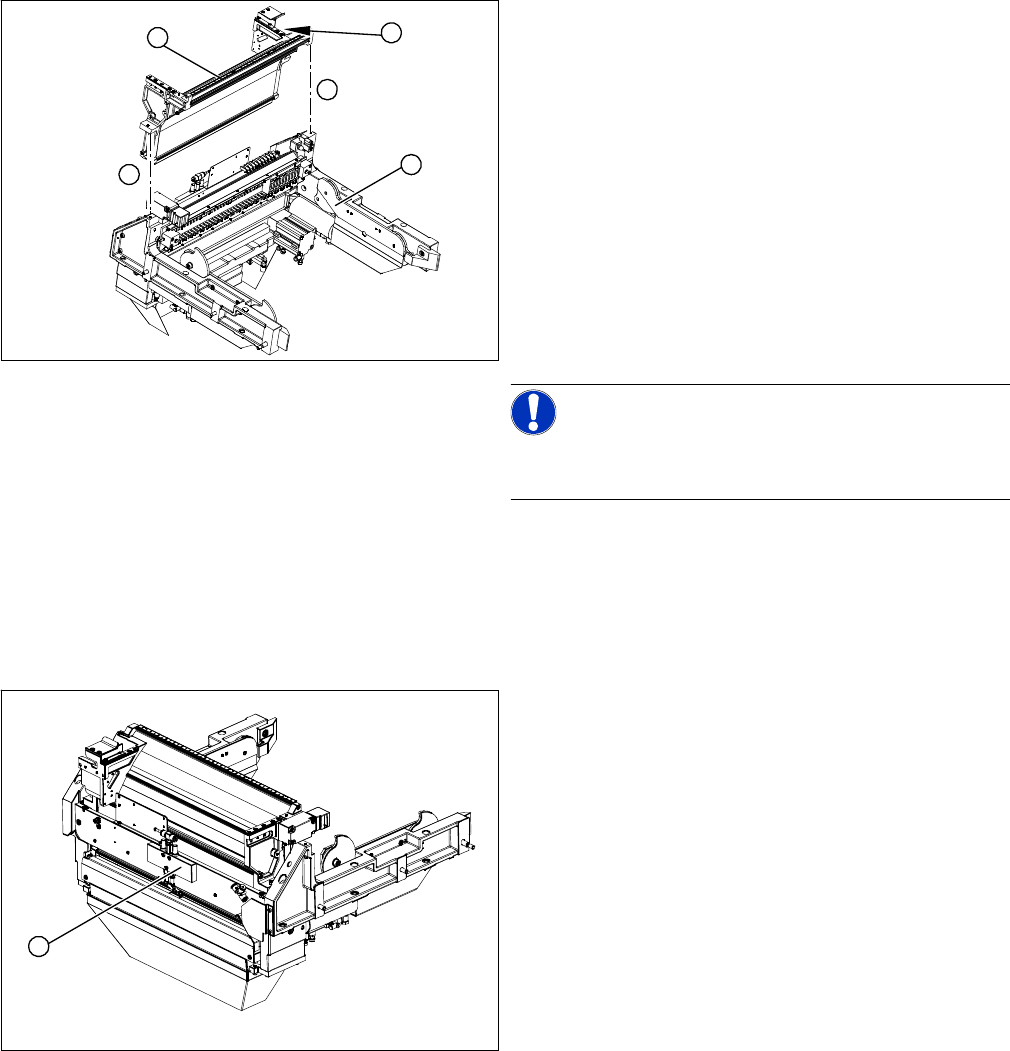

1. BE-Einzug komplett
2. Leergurtleitkanal komplett
3. Lage der Sensoren
► Kennzeichnen Sie die Position der Sensoren (3)
(Reedkontakte) und entfernen Sie diese am
Abwurfbehälter.
► Lösen Sie die beiden Befestigungsschrauben (4) des
Leergurtleitkanals (2).
► Heben Sie den Leergurtleitkanal (2) vorsichtig aus
dem BE-Einzug heraus (1).
► Montieren Sie die Sensoren (Reedkontakte) für den
Abwurfbehälter.
HINWEIS!
Je nach Konfiguration der Maschine sind diese Sensoren
unterschiedlich montiert.
► Montieren Sie den Leergurtleitkanal.
4
1
4
3
2
► Entfernen Sie den kompletten BE-Einzug aus der
Maschine und legen Sie diesen auf eine geeignete
Unterlage.
► Lösen Sie den elektrischen und den pneumatischen
Anschluss am Steuerventil (1).
► Lösen Sie die Befestigungsschrauben und entfernen
Sie das Steuerventil (1).
► Montieren Sie das neue Steuerventil (1).
► Stellen Sie die elektrischen und pneumatischen
Anschlüsse wieder her.
► Montieren Sie den kompletten BE-Einzug in die Ma-
schine.
1
Servicearbeiten
3.7.8 Leitbleche tauschen [03002191-xx] BE-Einzug X-Serie
Serviceanleitung SIPLACE X-Serie 205
3.7.8
3.7.8 Leitbleche tauschen [03002191-xx]
Leitbleche tauschen [03002191-xx]
Übersicht
Aus-/Einbau
► Wechseln Sie die einzelnen Bleche wie nachfolgend beschrieben:
► Lösen Sie die vier Befestigungsschrauben (5) für das „Leitblech außen“ an beiden Seitenteilen.
► Lösen Sie die vier Befestigungsschrauben (6) für das „Leitblech innen“ an beiden Seitenteilen.
► Lösen Sie die zwei Befestigungsschrauben (7) für den Leitblecheinsatz.

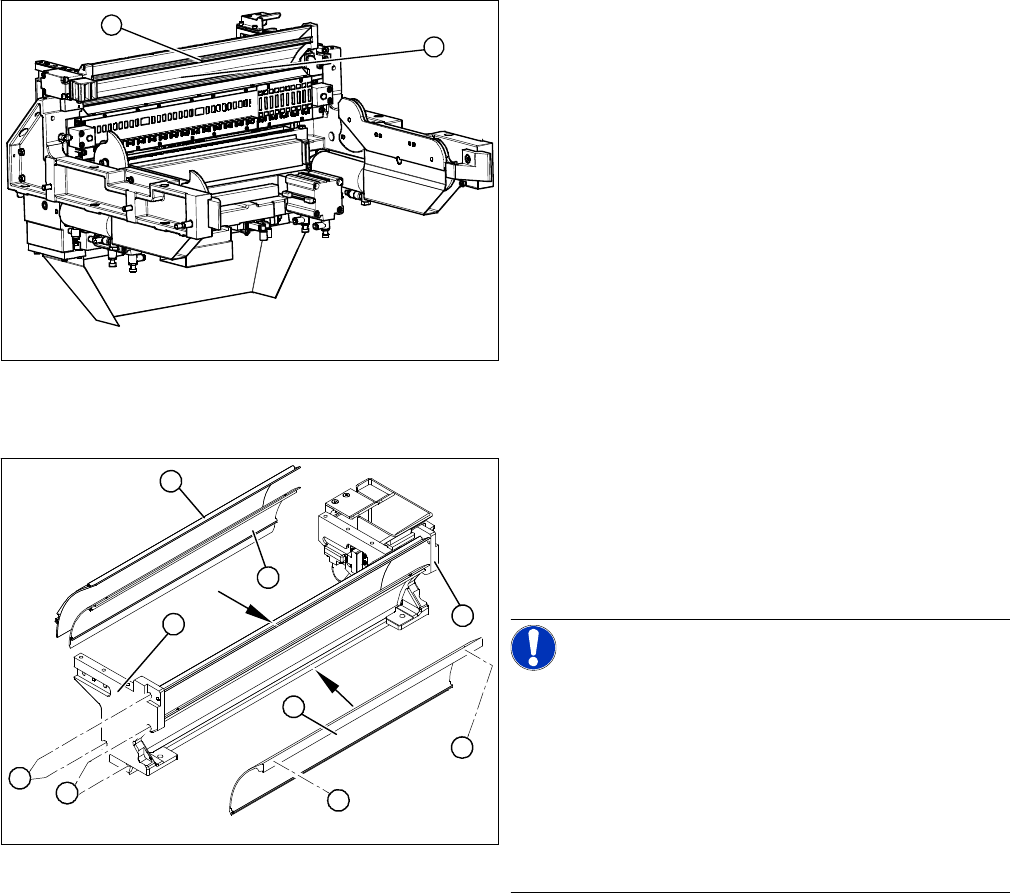

1. Leergurtleitkanal komplett
2. Leitbleche
1
2
1. Leitblech außen
2. Leitblech innen
3. Leitblecheinsatz
4. Seitenteile
HINWEIS!
Inneres Leitblech
Für Gurtrollen mit tiefen Bauteiltaschen kann es notwen-
dig sein, dass Sie das innere (mittlere) Leitblech (2) ent-
fernen müssen. Sehen Sie dazu die Betriebsanleitung
der entsprechenden SIPLACE Maschine.
Alle Schrauben sind im eingebauten Zustand zugänglich.
Somit können alle Bleche innerhalb der Maschine ausge-
tauscht werden.
1
4
3
2
7
6
5
4
7
Servicearbeiten
BE-Einzug HF R2 3.8.1 BE-Einzug komplett tauschen [03000811-xx]
206 Serviceanleitung SIPLACE X-Serie
3.8
3.8 BE-Einzug HF R2
BE-Einzug HF R2
3.8.1
3.8.1 BE-Einzug komplett tauschen [03000811-xx]
BE-Einzug komplett tauschen [03000811-xx]
Eingeifschutz abbauen
BE-Einzug ausbauen
► Öffnen Sie den Kabelkanal, in dem alle Anschlusskabel und alle Pneumatikschläuche verlegt sind.
► Ziehen Sie diese Kabel und Schläuche soweit aus der Öffnung des Maschinenständers heraus, bis
alle Steckverbindungen zugänglich sind.
► Beschriften Sie die Zuordnung aller Steckverbindungen, so dass Sie später die neue Verkabelung
wieder herstellen können.
► In der nachfolgenden Tabelle sind dazu für jeden Stellplatz die Stecker und Kabel aufgeführt:
► Entfernen Sie die Abdeckung an den
Steckverbindungen (3).
► Entfernen Sie die Befestigungsschrauben (1) / (2)
am Eingreifschutz.
► Lösen Sie die Stecker (1) und klemmen Sie das Er-
dungskabel ab. Die Zuordnung der Stecker zu den
Kabeln entnehmen Sie der untenstehenden Tabelle.
► Ziehen Sie den Eingreifschutz heraus (2).
► Lösen Sie den Pneumatikschlauch des BE-Einzugs.
► Verschließen Sie den Schlauch mit einem Stopfen.
1
3
2
1
2
Stecker Kabel
X2*h [03006857]-W2
X120 [03005794]
X1*h [03006857]-W3
X118 [03003973]
X119 [03003974]
