Servicearbeiten LP-Transport modular 3.6.16 Mapping 184 Serviceanleitung SIPLACE X-Serie ► Wählen Sie den Transport aus. ► Wählen Sie für Breite Mappingplatte 300 mm aus. ► Wenn Sie nur eine Ma pping platte zur Verfügun …
Servicearbeiten
3.6.16 Mapping LP-Transport modular
Serviceanleitung SIPLACE X-Serie 183
3.6.16
3.6.16 Mapping
Mapping
Werkzeuge und Hilfsmittel
▪ Mapping-Testplatte HF 508x450 [00373952-xx]
Für X-Serie Einfachtransport 450x508 mm, für Doppeltransport um 90° gedreht
▪ Mapping-Testplatte 520x300 Set [03076124-xx]
Für die Quad-Lane-Maschinen wurde diese spezielle Mappingplatte mit 300 mm Breite angefertigt.
Die Maschinen können nur mit dieser Mappingplatte gemappt werden, da sich der Transport nicht
auf 450 mm Breite einstellen lässt.
Durchführung des Mappings
► Starten Sie SITEST.
► Starten Sie den Gesamtreferenzlauf.
HINWEIS
Verwenden Sie für den C&P20 das Kalibrierteil [03034148-xx].
Für alle anderen Bestückköpfe und die Glas-Mappingplatte verwenden Sie das neue Kalibrier-
teil Version 3 [03010565-xx]. Dies gilt bei HF, X- und D-Serien-Maschinen sowohl für das LP-
Mapping als auch für das BE-Mapping.
HINWEIS
SW70x
Für die SW70x ist der Ablauf identisch.
► Gehen Sie auf den Modus Maschine kalibrieren und
wählen Sie Erweitert... für das erweiterte LP-Map-
ping.
► Wählen Sie die Bearbeitungsbereiche und die Map-
ping-Funktionen (Jobs) aus.
Servicearbeiten
LP-Transport modular 3.6.16 Mapping
184 Serviceanleitung SIPLACE X-Serie
► Wählen Sie den Transport aus.
► Wählen Sie für Breite Mappingplatte 300 mm aus.
► Wenn Sie nur eine Mappingplatte zur Verfügung ha-
ben, dann wählen Sie Jobs zuerst in BB1 dann in
BB2 ausführen.
Haben Sie zwei Mappingplatten zur Verfügung, so
wählen Sie Jobs in beiden Bearbeitungsbereichen
parallel ausführen.
► Starten Sie den Mappingvorgang.
Sie werden nun aufgefordert die Bestückbereiche
vorzubereiten.
Servicearbeiten
3.6.16 Mapping LP-Transport modular
Serviceanleitung SIPLACE X-Serie 185

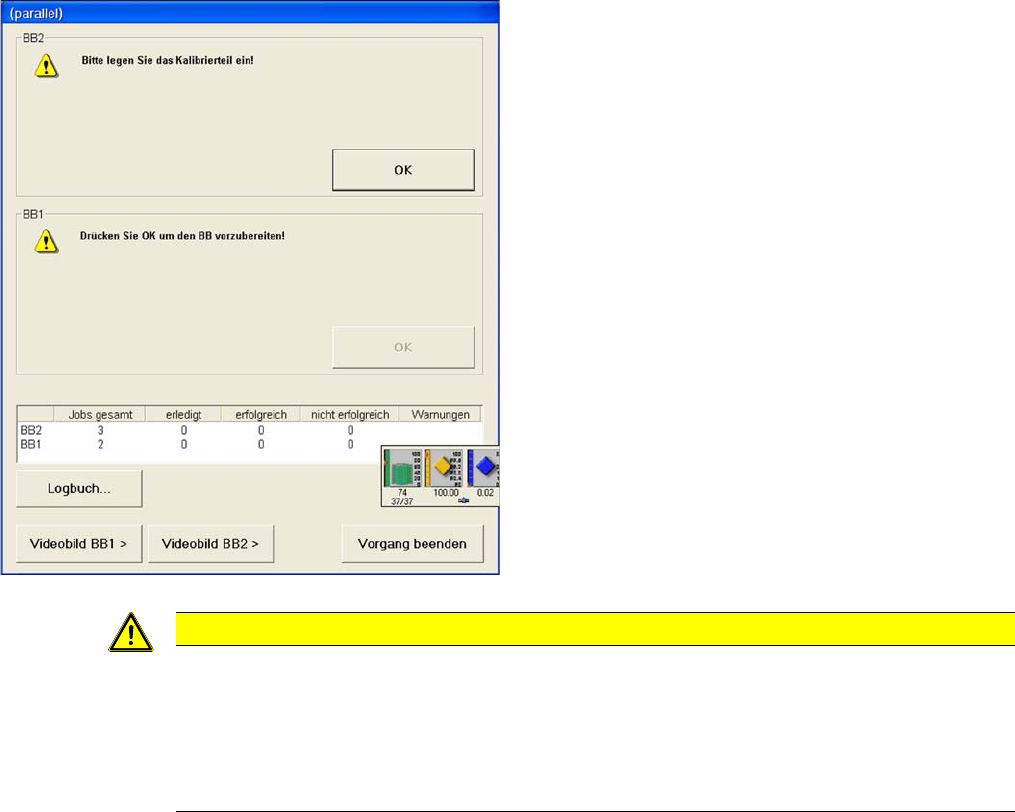

► Sie werden nun aufgefordert das Kalibrierteil einzule-
gen.
► Die für das BE-Mapping notwendige Pipette muss auf
allen Köpfen gerüstet sein.
Ist dies nicht der Fall, so bekommen Sie die entspre-
chende Aufforderung für den Pipettenwechsel.
► Lesen Sie die Korrekturdaten ein.
VORSICHT
► Beim Einlegen der Mappingplatte in den Transport muss stets darauf geachtet werden,
dass keine Hindernisse (z. B. zur Unterstützung der Leiterplatten) auf dem Hubtisch des
Transports stehen!
► Wenn Optionen im Transport eingebaut sind, so muss unbedingt vorher kontrolliert werden
ob diese das Mapping behindern. Andernfalls kann es zur Beschädigung der Mappingplat-
ten kommen.
