Servicearbeiten
Bestückköpfe 3.4.4 DLM-Kopf tauschen
134 Serviceanleitung SIPLACE X-Serie
3.4.4
3.4.4 DLM-Kopf tauschen
DLM-Kopf tauschen
Übersicht
Ausbau
1. Beleuchtungssteuerung
2. Vakuumerzeuger
3. vier Befestigungsschrauben M4x18
Artikelnummern
▪ DLM3-Kopf mit zwölf Segmenten [03041228-xx]
(C&P12-Kopf)
▪ DLM3-Kopf mit sechs Segmenten [03041229-xx]
(C&P6-Kopf)
VORSICHT
Kopf nicht auf die Ventilstellantriebe legen!
Die Ventilstellantriebe des Sterns können sich durch mechanische Belastung verstellen.
► Legen Sie den Kopf nach dem Ausbau vorsichtig auf eine weiche Unterlage, ohne die Ven-
tilstellantriebe zu belasten.
► Lösen Sie die Druckluftschläuche (1) von der Pneu-
matikkupplung des Vakuumerzeugers (2).
► Lösen Sie am Kopf die Steckverbindungen zum
Kopfinterface (3) und Kopfadapter (7).
► Lösen Sie die vier Befestigungsschrauben M4x18 (4)
des Kopfes.
► Ziehen Sie den Kopf vorsichtig von den
Zylinderstiften (5) an der Kopfplatte (6) ab und entfer-
nen Sie den Kopf aus dem Automaten.
► Legen Sie den Kopf vorsichtig auf eine weiche Unter-
lage, ohne die Ventilstellantriebe zu belasten.
Servicearbeiten
3.4.4 DLM-Kopf tauschen Bestückköpfe
Serviceanleitung SIPLACE X-Serie 135
Einbau

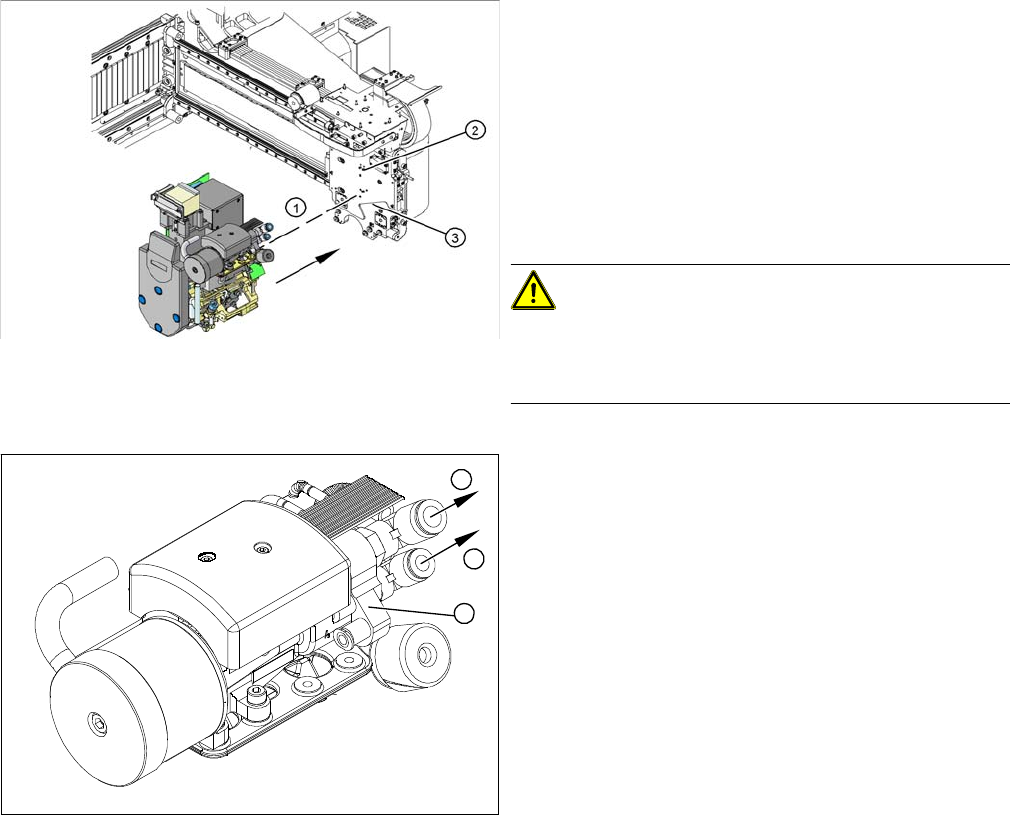

► Bewegen Sie den Kopf vorsichtig auf die Kopfplatte
zu (3).
► Achten Sie darauf, dass die Zylinderstifte (2) auf der
Kopfplatte in die Bohrungen des Kopf-Rückteils glei-
ten.
► Drücken Sie den Kopf vorsichtig in Richtung Kopf-
platte, bis er plan aufliegt.
► Befestigen Sie den Kopf mit den vier
Befestigungsschrauben (1).
VORSICHT!
Drehmoment beachten
Die Befestigungsschrauben müssen mit einem Drehmo-
ment von 2,7 Nm angezogen werden.
► Stecken Sie die Druckluftschläuche (1) an die Pneu-
matikkupplung am Vakuumerzeuger (2) an.
► Stellen Sie die elektrischen Verbindungen wieder
her.
► Kalibrieren Sie den Kopf mit dem Testprogramm SI-
TEST.
Servicearbeiten
Bestückköpfe 3.4.5 C&P20A-Kopf tauschen
136 Serviceanleitung SIPLACE X-Serie
3.4.5
3.4.5 C&P20A-Kopf tauschen
C&P20A-Kopf tauschen
Teile, Hilfsmittel und Werkzeug
▪ C&P20A-Kopf incl. Kamera [03062095-xx]
▪ C&P20A-Kopf ohne Kamera [03058420-xx]
▪ Drehmomentschraubendreher 100-500 Ncm [03078400-xx]
▪ Verlängerung/gerade TX20 [03073256-xx]
▪ Bithalter für Schraubendreher Torque Vario-S [03078706-xx]
Ausbau
► Fahren Sie den BE-Wagen aus dem Automaten.
HINWEIS
Fast Head Exchange (FHE)
► Beachten Sie zum Kopf-Tausch auch den Abschnitt "3.4.1 Fast Head Exchange" [ ➙ 124].
VORSICHT
Prismen des BE-Sensors nicht beschädigen!
Die Prismen des BE-Sensors unterhalb des Bestückkopfes können leicht beschädigt werden.
Demontieren Sie den Kopf sehr vorsichtig!
► Schützen Sie den BE-Sensor daher mit einem Schlauchstück. Dies ist im Lieferumfang des
Bestückkopfes bzw. BE-Sensors enthalten und sollte in der Servicebox der Maschine auf-
bewahrt werden, da er für die Demontage des Kopfes benötigt wird.
► Bringen Sie den C&P20A-Kopf (1) in eine geeignete
Arbeitsposition.
HINWEIS!
Achten Sie bei der nachfolgenden Demontage auf die
Prismen am BE-Sensor.
► Lösen Sie den pneumatischen Anschluss am
C&P20A.
► Lösen Sie die Flachbandkabel am C&P20A.
► Lockern Sie beide Schrauben am
Druckregelventil (2).
► Entfernen Sie die untere Schraube (3) am Druckre-
gelventil und klappen das Druckregelventil zur Seite.
⇨ Eine Befestigungsschraube ist nun zugänglich.
► Lösen Sie die vier Befestigungsschrauben M4 mit ei-
nem langen Inbusschlüssel.
► Heben Sie den Kopf vorsichtig aus der Verstiftung
der Kopfplatte (4).
