Servicearbeiten 3.5.4 Mikroschalter tauschen [03019563-xx] C& P20-Pipettenwechsler Serviceanleitung SIPLACE X-Serie 147 3.5.4 3 . 5 . 4 M ik r o s c h a lt e r t a u s c h e n [ 0 3 0 1 9 5 6 3 - x x ] Mikroschalter …
Servicearbeiten
C&P20-Pipettenwechsler 3.5.2 Platine 1-Wire PPW tauschen [03015388-xx]
146 Serviceanleitung SIPLACE X-Serie
3.5.2
3.5.2 Platine 1-Wire PPW tauschen [03015388-xx]
Platine 1-Wire PPW tauschen [03015388-xx]
Aus-/Einbau
3.5.3
3.5.3 Ventil komplett tauschen [03016830-xx]
Ventil komplett tauschen [03016830-xx]
Ein-/Ausbau
HINWEIS
Neue Version [03015388-xx] ist rückwärtskompatibel
Gegenüber der älteren Version [03045735-xx] weist die neue Platine lediglich eine zusätzliche
Schnittstelle für die Baugruppe CAN-Knoten [03052927-01] auf.
1. 1-Wire Platine
2. 3 x Befestigungsschrauben
► Beschriften Sie alle Stecker und Leitungen, die an
der 1-Wire-Platine (1) angeschlossen sind.
► Stecken Sie alle Stecker und Leitungen von der 1-
Wire-Platine (1) ab.
► Lösen Sie die drei Befestigungsschrauben (2) der 1-
Wire-Platine (1).
► Montieren Sie die neue 1-Wire-Platine (1) und stellen
alle elektrischen Anschlüsse wieder her.
► Fixieren Sie lose Leitungen mit Kabelbindern.
2
1
2
1. Ventil komplett
2. 2 x Befestigungsschrauben
3. 3 pneumatische Anschlüsse
4. Elektrischer Anschluss
► Lösen Sie die drei pneumatischen Anschlüsse (3) am
Ventil.
► Ziehen Sie den Stecker für den elektrischen
Anschluss (4) ab.
► Lösen Sie die zwei Befestigungsschrauben (2).
► Entnehmen Sie das Ventil (1).
⇨ Achten Sie dabei auf die Unterleg-Platte (5). Die-
se muss bei der Montage wieder lagerichtig einge-
baut werden.
► Montieren Sie das Ventil (1) und stellen den
elektrischen (4) und die pneumatischen
Anschlüsse (3) wieder her.
► Montieren Sie die Abdeckung und bauen den Pipet-
tenwechsel in die Maschine ein.
4
3
3
5
1
2
Servicearbeiten
3.5.4 Mikroschalter tauschen [03019563-xx] C&P20-Pipettenwechsler
Serviceanleitung SIPLACE X-Serie 147
3.5.4
3.5.4 Mikroschalter tauschen [03019563-xx]
Mikroschalter tauschen [03019563-xx]
Übersicht
Ein-/Ausbau
HINWEIS
Alle Mikroschalter sind angelötet.
Die einzelnen Mikroschalter müssen daher abgelötet werden. Sie benötigen
Schrumpfschläuche, die Sie über die Kontakte ziehen müssen.

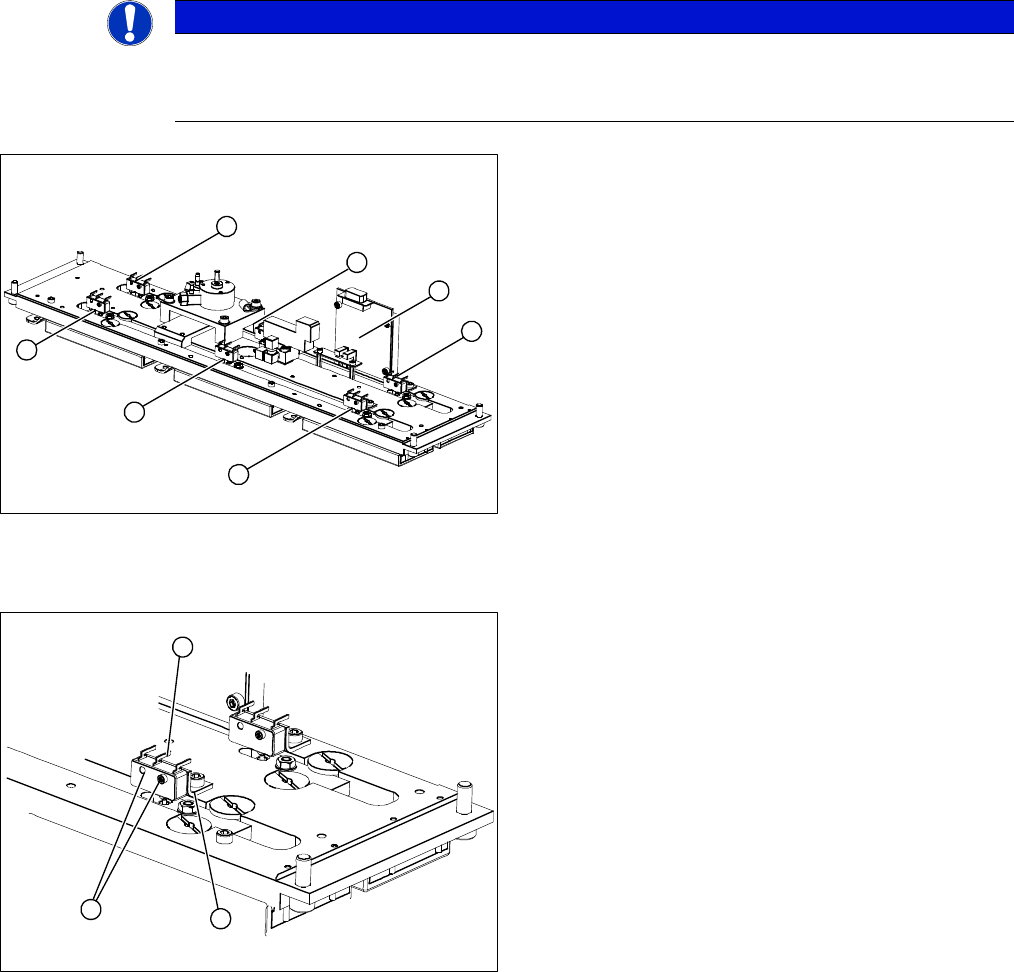

1-6: Mikroschalter zur Überwachung der Pipettenmagazi-
ne (offen/geschlossen)
7: 1-Wire Platine
6
5
4
7
1
3
2
1. Zwei Befestigungsschrauben
2. Elektrische Anschlüsse
3. Befestigungswinkel
► Löten Sie die elektrischen Anschlüsse (2) an dem
entsprechenden Mikroschalter ab.
► Lösen Sie die beiden Befestigungsschrauben (1) des
Mikroschalters.
► Montieren Sie den neuen Mikroschalter an den
Befestigungswinkel (3).
► Ziehen Sie Schrumpfschläuche über die elektrischen
Anschlüsse und löten die Anschlüsse an.
► Erwärmen Sie die Schrumpfschläuche und stellen
Sie sicher, dass diese an den Kontakten fest anlie-
gen.
1
3
2
Servicearbeiten
C&P20-Pipettenwechsler 3.5.4 Mikroschalter tauschen [03019563-xx]
148 Serviceanleitung SIPLACE X-Serie
Schaltpunkt der Mikroschalter einstellen
▪ Einstelllehre [03028340-xx]
1. Pipettenwechsler C&P20 mit einem freien Platz für
Einstelllehre [03028340-xx]
2. Grüne Leuchtdiode: leuchtet bei Status Pipetten-
wechsler geschlossen.
► Stecken Sie anstatt des Magazins (für das die Mikro-
schalter die Stellung offen/geschlossen überwachen)
die Einstelllehre auf den freien Platz des
Pipettenwechslers (1).
HINWEIS!
Alle anderen Magazine müssen sich auf dem Pipetten-
wechsler befinden!
Einstelllehre für Pipettenwechsler C&P20 [03028340
-
xx]
► Drücken Sie den Hebel (3) der Einstelllehre ein. Da-
durch wird simuliert, dass das Magazin geschlossen
ist.
► Drehen Sie den Pipettenwechsler um und legen ihn
mit den Magazinen nach unten vorsichtig auf den
Einbauplatz ab.
► Achten Sie darauf, dass Sie keine elektrischen
Anschlüsse berühren können.
► Schalten Sie die Maschine ein.
► Justieren Sie den Mikroschalter mittels der beiden
Befestigungsschrauben so, dass die grüne LED (2)
leuchtet.
⇨ Somit ist sichergestellt, dass der Mikroschalter
korrekt schaltet.
► Ziehen Sie den Hebel (3) der Einstelllehre heraus.
Dadurch wird simuliert, dass das Magazin offen ist.
⇨ Die grüne LED (2) darf nicht leuchten!
1
2
