Servicearbeiten
Docking-Station für BE-Wagen X-Serie 3.12.1 Netzteil tauschen [03025938-xx]
242 Serviceanleitung SIPLACE X-Serie
3.12
3.12 Docking-Station für BE-Wagen X-Serie
Docking-Station für BE-Wagen X-Serie
3.12.1
3.12.1 Netzteil tauschen [03025938-xx]
Netzteil tauschen [03025938-xx]
Teile, Hilfsmittel und Werkzeug
▪ Wirkschaltplanmappe Ihrer Maschine
Übersicht
Aus-/Einbau
► Schließen Sie die Anschlusskabeln an und montieren Sie das neue Netzteil.
► Stecken Sie das Anschlusskabel an und schalten Sie den Ein-/Ausschalter ein.
► Stellen Sie an den Anschlussklemmen neun und zwölf die Ausgangsspannung des Netzteils auf
26,8 V (+/- 0,5 V) ein.
► Montieren Sie die Abdeckung.

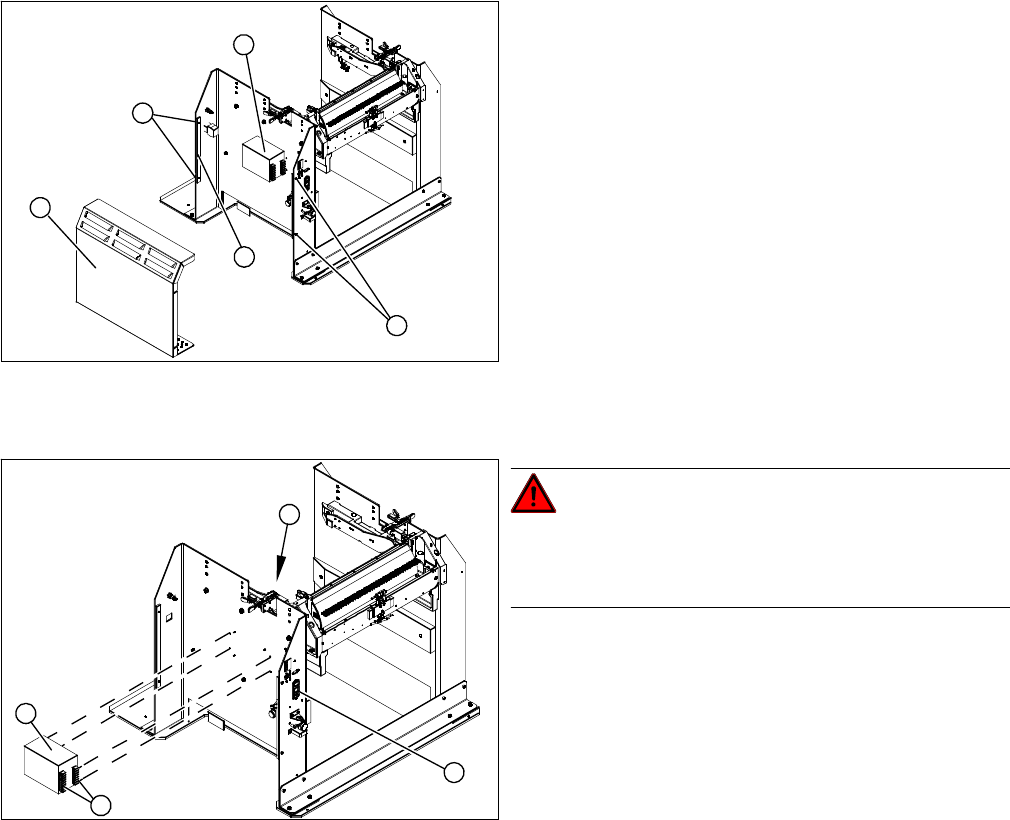

1. Abdeckung
2. Leiste zur Klemmung der Abdeckung
3. Befestigungsschrauben
4. Netzteil
► Lockern Sie die vier Befestigungsschrauben (3) der
Abdeckung (1). Die Abdeckung ist mit Hilfe der
Leiste (2) geklemmt.
► Ziehen Sie die Abdeckung aus der Docking Station
heraus.
► Achten Sie darauf, dass Sie den Erdungsanschluss
nicht beschädigen.
GEFAHR!
Elektrische Spannung abschalten
Schalten Sie den Ein-/Ausschalter (1) aus und ziehen Sie
den Netzstecker.
► Lösen Sie die vier Befestigungsschrauben (2) des
Netzteils (3) an der Innenseite der Docking Station.
► Beschriften Sie die Anschlusskabeln und klemmen
diese an der Klemmleiste (4) ab.
Servicearbeiten
3.12.2 Feinsicherung tauschen [03033387-xx] Docking-Station für BE-Wagen X-Serie
Serviceanleitung SIPLACE X-Serie 243
3.12.2
3.12.2 Feinsicherung tauschen [03033387-xx]
Feinsicherung tauschen [03033387-xx]
Teile, Hilfsmittel und Werkzeug
▪ Feinsicherung [03033387-xx]
Übersicht
Feinsicherung wechseln
► Öffnen Sie die Abdeckung (1) der Feinsicherung.
► Ziehen Sie die Feinsicherung heraus.
► Setzen Sie die neue Feinsicherung ein und schließen Sie die Abdeckung (1).
► Stecken Sie das Anschlusskabel (3) an und schalten Sie den Ein-/Ausschalter (2) ein.

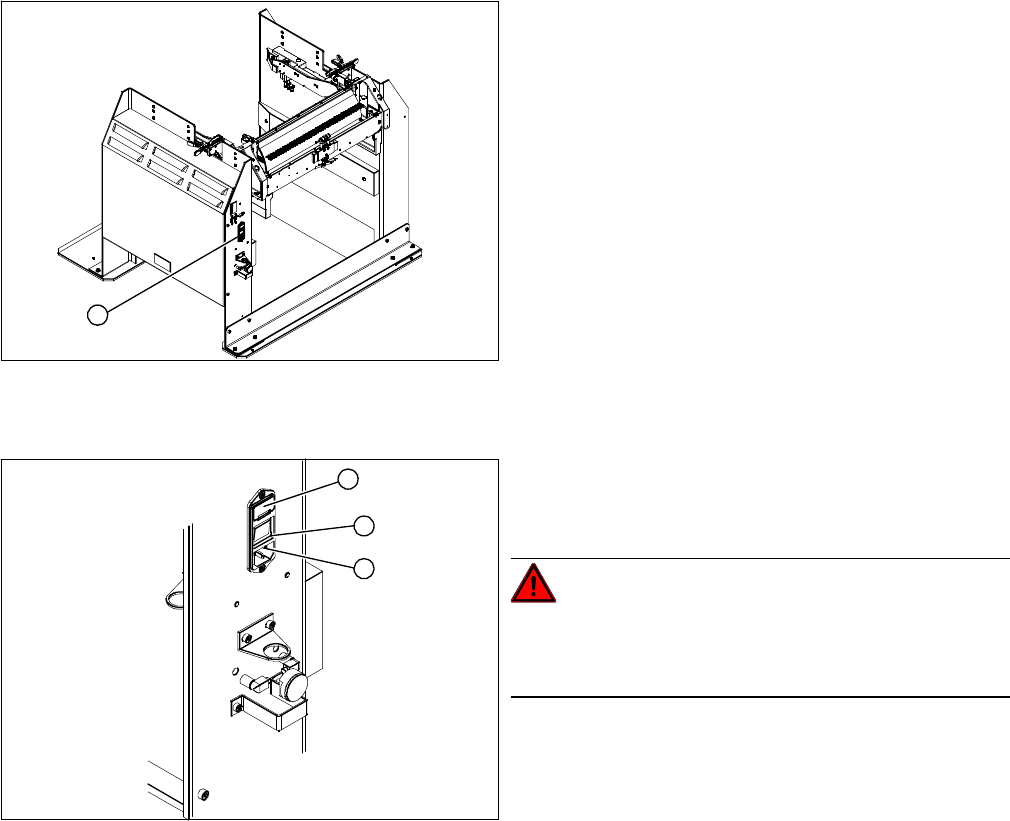

1. Position der Feinsicherung (T 8,0 A)
1. Position der Feinsicherung (T 8,0 A)
2. Ein-/Ausschalter
3. Netzanschluss-Stecker
GEFAHR!
Elektrische Spannung abschalten
Schalten Sie den Ein-/Ausschalter (2) aus und ziehen Sie
den Netzstecker (3).
Servicearbeiten
Docking-Station für BE-Wagen X-Serie 3.12.3 Kurzhubzylinder der Sperreinheit tauschen [03034831-xx]
244 Serviceanleitung SIPLACE X-Serie
3.12.3
3.12.3 Kurzhubzylinder der Sperreinheit tauschen [03034831-xx]
Kurzhubzylinder der Sperreinheit tauschen [03034831-xx]
Teile, Hilfsmittel und Werkzeug
▪ Kurzhubzylinder [03034831-xx]
Übersicht
Ausbau
Einbau
► Montieren Sie den Sperrschieber (3) auf den neuen Kurzhubzylinder (2).
► Stellen Sie die pneumatischen Anschlüsse wieder her.
► Reinigen Sie den Sperrschieben (3) und den Führungsklotz (5) mit einem sauberen fusselfreien
Tuch und fetten beide leicht mit Unisilikon.
► Schieben Sie den Sperrschieber (3) so in den Führungsklotz ein, dass die abgeschrägte Seite (4)
nach vorne (zur Einfahrrichtung) zeigt. Das ist wichtig, damit der BE-Wagen eingefahren werden
kann.
► Montieren Sie den Kurzhubzylinder mit den beiden Befestigungsschrauben.
► Schalten Sie die Druckluft wieder ein und kontrollieren, dass der linke und der rechte Sperrschieben
gleichzeitig ausfahren.
► Stellen Sie ggf. das Drosselventil (6) am Kurzhubzylinder entsprechend ein.
1. Einbauposition der linken Sperreinheit
2. Einbauposition der rechten Sperreinheit
VORSICHT!
Es besteht Verletzungsgefahr beim Lösen von Pneuma-
tikleitungen die unter Druck stehen.
► Schalten Sie die Druckluft ab.
► Lösen Sie die beiden Befestigungsschrauben (1) am
Kurzhubzylinder (2).
► Ziehen Sie den Kurzhubzylinder (2) mit dem
Sperrschieber (3) nach unten aus dem
Führungsklotz (5) heraus.
► Lösen Sie die Pneumatikanschlüsse am Kurzhubzy-
linder.
► Schrauben Sie den Sperrschieber (3) von dem
Kurzhubzylinder (2) ab.
