Platinenbeschreibung
6.2.4 DIP-Schalter am Vision-Board Portal
Serviceanleitung SIPLACE X-Serie 375
6.2.4
6.2.4 DIP-Schalter am Vision-Board
DIP-Schalter am Vision-Board
6.2.4.1
6.2.4.1 DIP-Schalter am Vision-Board (Digital-Version 01)
DIP-Schalter am Vision-Board (Digital-Version 01)
* Je nach Maschinentyp sind nicht alle Portale verfügbar.
6.2.4.2
6.2.4.2 DIP-Schalter am Vision-Board (Digital-Version 02)
DIP-Schalter am Vision-Board (Digital-Version 02)
* Je nach Maschinentyp sind nicht alle Portale verfügbar.
S Portal* Anmerkung
1 2 3 4
1OF
F
OF
F
OF
F
OF
F
Boot - CAN-Prozessor 16-Bit auf Sub
board
2OF
F
OF
F
OF
F
OF
F
Reset - CAN-Prozessor 16-Bit auf Sub
board
3OF
F
ON OF
F
ON P0 - Adress-Schalter 1 --> Portal
4OF
F
OF
F
ON ON P1 - Adress-Schalter 2 --> Portal
5OF
F
OF
F
OF
F
OF
F
WPE - Write protect enable z. Z. ausge-
schaltet
6OF
F
OF
F
OF
F
OF
F
CAN R - Schalter Abschlusswiderstand
CAN-Bus
7ONONONONTest 1 - CAN 1 MBit/s --> ON
8ONONONONTest 0 - CAN group --> ON
S Portal* Anmerkung
1 2 3 4
1OF
F
OF
F
OF
F
OF
F
Reset - CAN-Prozessor
2OF
F
ON OF
F
ON PID0 Adress-Schalter 1 -> Portal
3OF
F
OF
F
ON ON PID1 Adress Schalter 2 -> Portal
4OF
F
OF
F
OF
F
OF
F
CAN R - Schalter für den Abschlusswider-
stand am CAN-Bus
5ONONONONSpeed: ON = 1 Mbit/s, OFF = 500 Kbit/s
6ONONONONCAN ID - für X-Maschine ON
Platinenbeschreibung
Transport 6.3.1 Transportsteuerung TSP 301
376 Serviceanleitung SIPLACE X-Serie
6.3
6.3 Transport
Transport
6.3.1
6.3.1 Transportsteuerung TSP 301
Transportsteuerung TSP 301
6.3.1.1

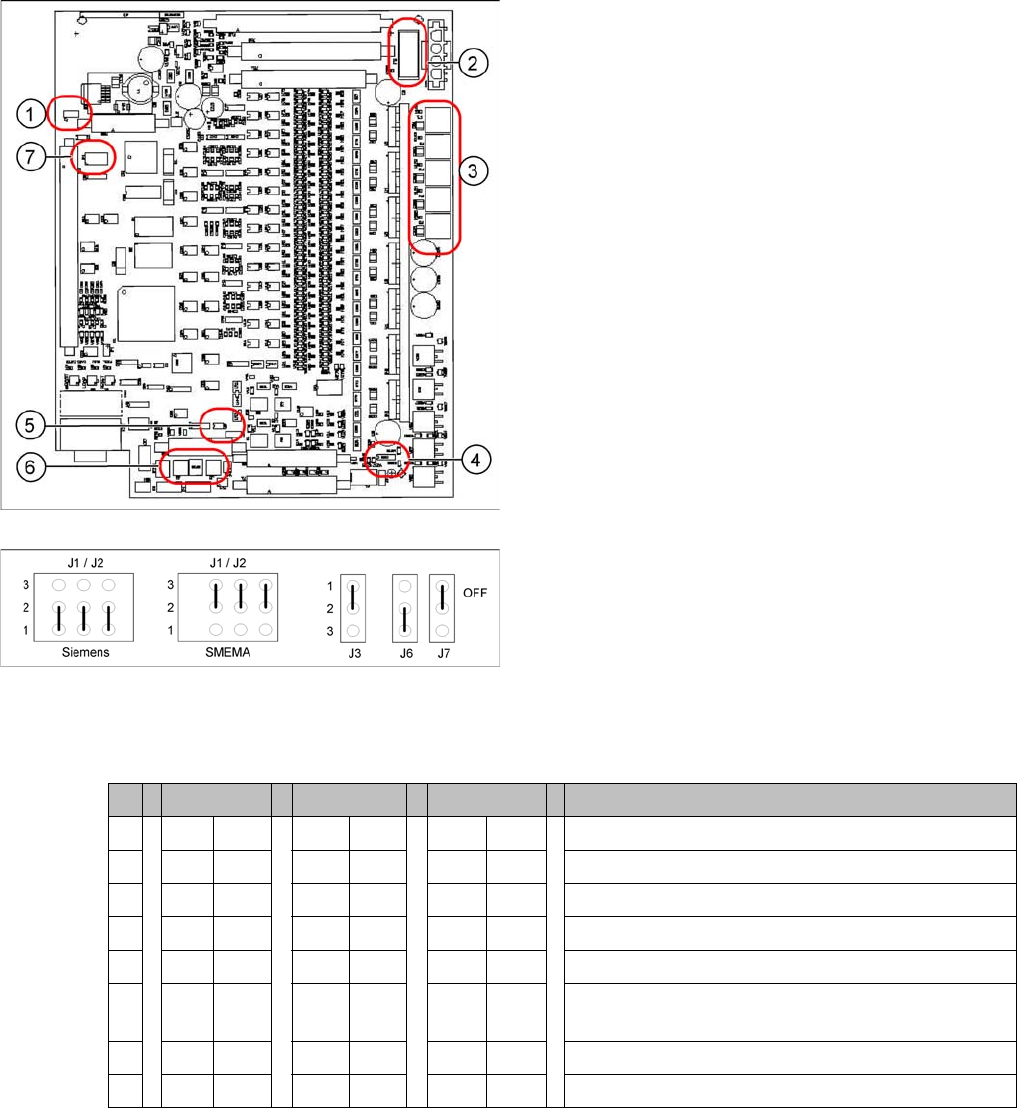

6.3.1.1 Jumpereinstellungen an TSP 301
Jumpereinstellungen an TSP 301
DIL-Schalter S4 an TSP301
* Die Schalter 1 und 2 setzen die Hardware-ID 5 für D4-Maschinen und die Hardware-ID 6 für die X4I,
X-Serie, HF und D3.
1. J7 CAN-Bus 1 Abschlusswiderstand
2. F 6 Hauptsicherung TSP 301
3. F1-F5 Sicherung für die Transportmotoren
4. J3 Störschleife
5. J6 CAN-Bus 2 Abschlusswiderstand (nicht benutzt)
6. J2, J1 Nachfolger/Vorgänger Station
7. S4 DIL-Schalter
Jumper J1, J2 "Vorgänger/Nachfolger Station" an
TSP301
▪ J1 Vorgänger Station
▪ J2 Nachfolger Station
▪ J3 Störschleife (Eine NOT-AUS-Betätigung am Pro-
duktivity-Lift schaltet auch die Bestückmaschine ab.)
▪ J6 CAN-Bus 2 Abschlusswiderstand (nicht benutzt)
▪ J7 CAN-Bus 1 Abschlusswiderstand
S X4I D4 X/D3/HF Anmerkung
1* ON ON ON ON
2* OFF ON OFF ON = SIPLACE D4, OFF: SIPLACE X, HF, D3, X4I
3 OFF OFF OFF OFF = Klemmsensor wird nicht mehr verwendet
4ONONOFF OFFONON = Quad-Lane, OFF: Standard-Transport
5 OFF OFF OFF nicht verwendet
6 OFF ON OFF OFF ON OFF: Standard-Transport,
ON: Quad-Lane (Transportwangen außen fest)
7 OFF OFF OFF nicht verwendet
8 OFF OFF OFF nicht verwendet
Platinenbeschreibung
6.3.1 Transportsteuerung TSP 301 Transport
Serviceanleitung SIPLACE X-Serie 377
6.3.1.2
6.3.1.2 Transportsteuerung TSP 301 mit Siemensschnittstelle
Transportsteuerung TSP 301 mit Siemensschnittstelle
Ausschnitt TSP 301 SMEMA --> Siemens
1. 10-poliger Stecker für die SMEMA-Schnittstelle
X3: Vorgänger-Station
X4: Nachfolger-Station
2. Anschluss für die Siemens-Schnittstelle
X1: Vorgänger-Station
X2: Nachfolger-Station
HINWEIS!
Standard / Option
An allen X-Maschinen ist die SMEMA-Schnittstelle Stan-
dard und die Siemens-Schnittstelle ist optional.
An allen D-Maschinen ist die Siemens-Schnittstelle Stan-
dard und die SMEMA-Schnittstelle ist optional. An der
D1/2/4 wird für die SMEMA-Schnittstelle ein Steckadap-
ter benötigt.
WARNUNG!
Zerstörungsgefahr der Flachbaugruppe.
Die 10-pol. Locking-Clip-Stecker der SMEMA-
Anschlüsse müssen von der TSP 301 abgesteckt wer-
den!
Firmware: keine Änderung notwendig.
Folgende Änderungen sind für den Umbau der SMEMA
auf die SIEMENS-Schnittstelle notwendig:
► Jumper J1/J2: müssen umgesetzt werden (siehe fol-
gende Abbildung).
► Ziehen Sie die Stecker X3 und X4 unbedingt von der
TSP 301 ab!
► Schließen Sie die Siemens-Schnittstellenkabel an
die Stecker X1 und X2 an.
Jumper J1 und J2 (Siemens/SMEMA)
