3.1 Elektrik und Steuerung
Elektrik und Steuerung
Für elektrische Überprüfungen wird auf die zur jeweiligen Maschine mitgelieferten Wirkschaltplanmappe
verwiesen:
▪ Wirkschaltplanmappe SIPLACE X-Serie [00194418-xx] (deutsch)
▪ Wirkschaltplanmappe SIPLACE X-Serie [00194419-xx] (englisch)
▪ Wirkschaltplanmappe SIPLACE X4I [00195675-xx] (deutsch)
▪ Wirkschaltplanmappe SIPLACE X4I [00195676-xx] (englisch)
WARNUNG
Bei Nichtbeachtung der Sicherheitshinweise besteht Gefahr für Mensch und Maschine!
Die in dieser Anleitung beschriebenen Servicearbeiten sind nur durch speziell geschulte Ser-
vicetechniker zu leisten und erfordern daher eine entsprechende Zusatzqualifikation und Zu-
satzkenntnisse.
► Beachten Sie bei allen Servicearbeiten die Sicherheitshinweise aus der Betriebsanleitung!
Servicearbeiten
Elektrik und Steuerung 3.1.1 Spannungen an der Stromversorgung messen [00354626-xx]
50 Serviceanleitung SIPLACE X-Serie
3.1.1
3.1.1 Spannungen an der Stromversorgung messen [00354626-xx]
Spannungen an der Stromversorgung messen [00354626-xx]
Benötigte Werkzeuge und Hilfsmittel
▪ Digitalvoltmeter, Klasse 1, 5
▪ Messkabel mit Prüfspitzen bzw. Klemmen
Vorbereitung
VORSICHT
Beschädigung der Versorgungsleitungen unbedingt vermeiden!
Achten Sie darauf, dass das Netzkabel und Versorgungsleitungen im Automaten nicht ge-
klemmt werden oder die Isolierung beschädigt wird.
► Beenden Sie alle Bestückoperationen am Automa-
ten.

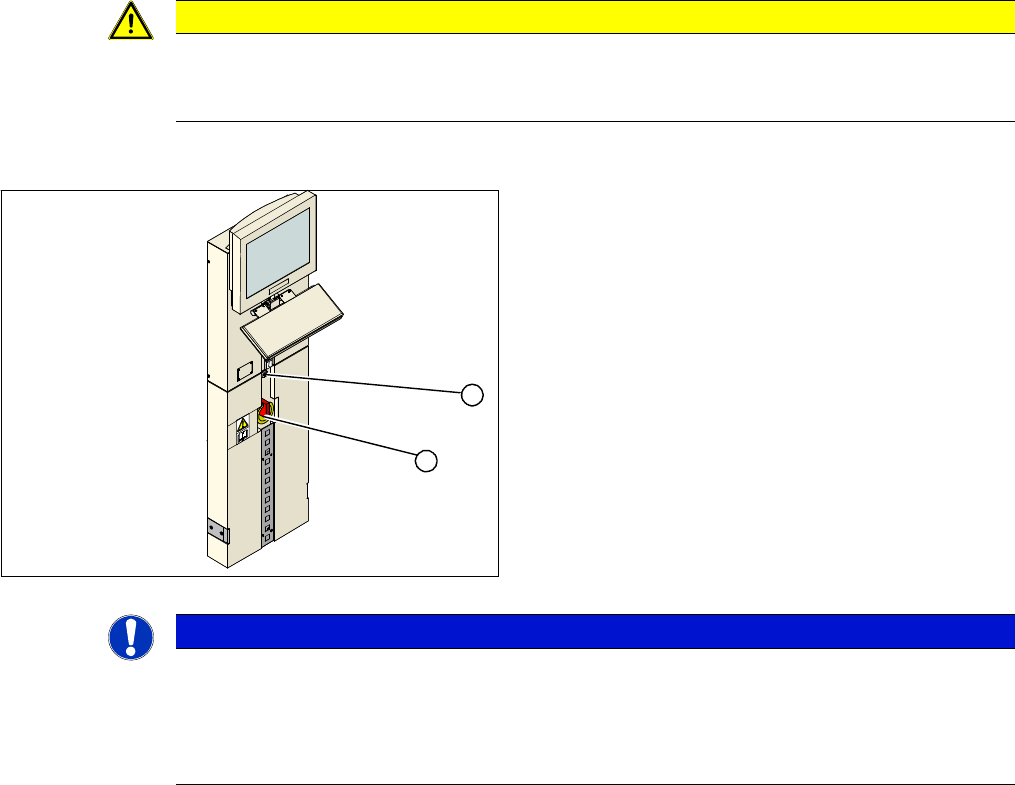

► Schalten Sie den Automaten am Hauptschalter (1)
aus.
► Öffnen Sie die Verriegelung (2) der Stromversor-
gung.
► Ziehen Sie die Stromversorgung nach vorne heraus.
► Schalten Sie den Hauptschalter (1) wieder ein, und
starten Sie den Bestückautomaten.
► Messen Sie die gewünschten Spannungen. Sehen
Sie dazu in die Wirkschaltplanmappe für die jeweilige
Maschine.
HINWEIS
Eingänge, Ausgänge
Die Eingänge an den Baugruppen sind mit ungeraden Zahlen gekennzeichnet, die Ausgänge
mit geraden Zahlen.
Bei den Sicherungen (F1 usw.) befindet sich der Eingang immer an der Unterseite der Bau-
gruppe, bei Schützen (K1 etc.) und Motorschutzschaltern (Q2 ...) immer an der oberen Seite.
