Servicearbeiten Docking-Station für BE-Wagen X-Serie 3.12.1 Netzteil tauschen [0 3025938-xx] 242 Serviceanleitung SIPLACE X-Serie 3.12 3 . 1 2 D o c k in g - S t a t io n f ü r B E - W a g e n X - S e r ie Docking-Statio…
Servicearbeiten
3.11.3 Tischplatte tauschen [03020457-xx] BE-Wagen HF R2
Serviceanleitung SIPLACE X-Serie 241
3.11.3
3.11.3 Tischplatte tauschen [03020457-xx]
Tischplatte tauschen [03020457-xx]
Aus-/Einbau
► Heben Sie die Tischplatte aus dem BE-Wagen heraus.
► Heben Sie die neue Tischplatte in den BE-Wagen.
► Stellen Sie den pneumatischen Anschluss wieder her, und klemmen Sie das Erdungskabel an.
► Montieren Sie die Tischplatte mit den beiden Befestigungsschrauben und den Führungsstangen.
Sichern Sie die beiden Befestigungsschrauben mit Loctite 243.
3.11.4
3.11.4 Feeder-Control-Unit tauschen [03002179-xx]
Feeder-Control-Unit tauschen [03002179-xx]

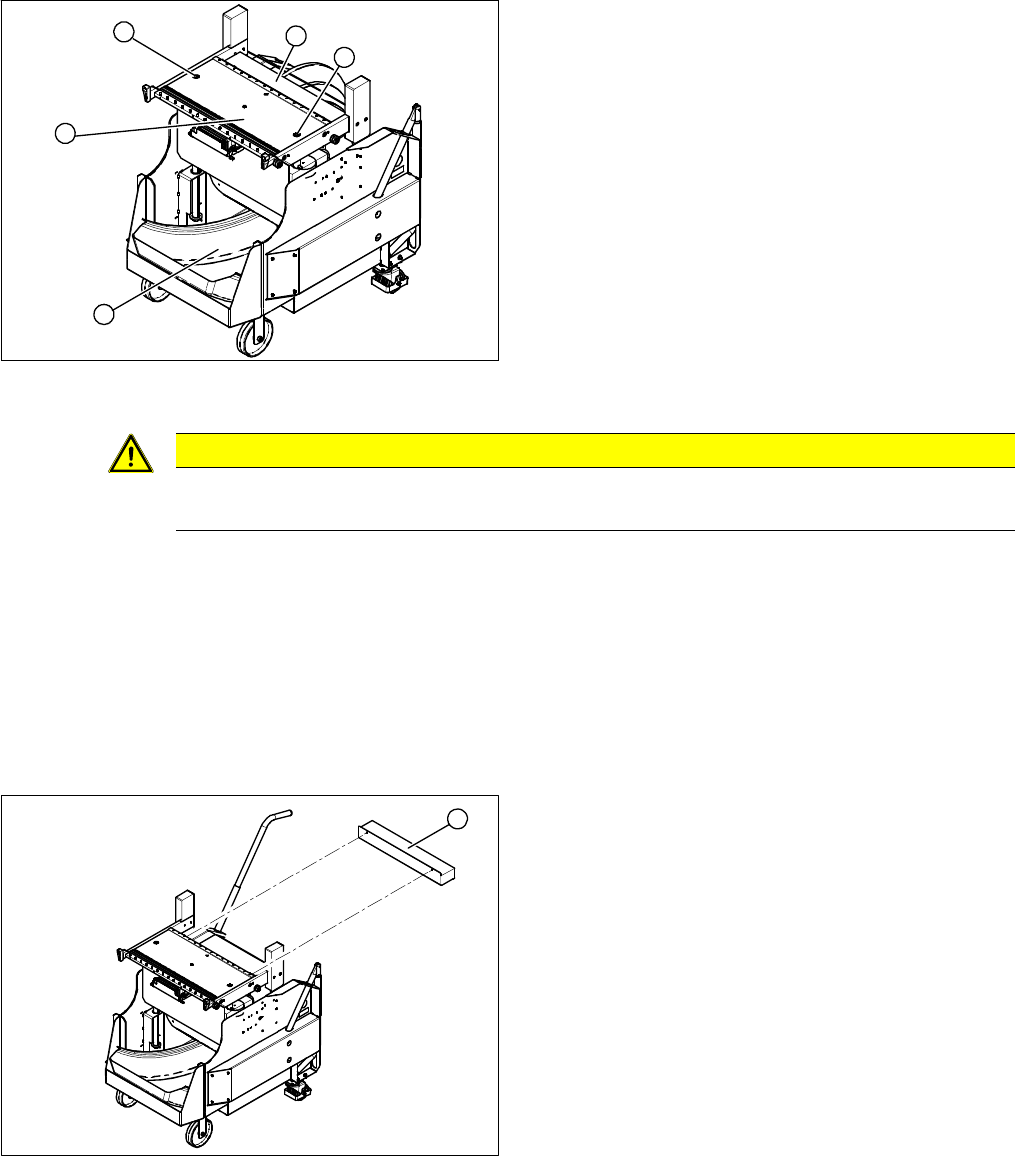

Übersicht
► Fahren Sie den BE-Wagen aus der Maschine.
► Entfernen Sie den Gurtabfallbehälter (4).
► Demotieren Sie die Feeder-Control-Unit (3).
► Entfernen Sie die beiden Befestigungsschrauben (1)
der Führungsstangen an der Tischplatte (2).
► Entnehmen Sie die Führungsstangen der
Höhenverstellung.
► Lösen Sie das Erdungskabel und den pneumati-
schen Anschluss an der Tischunterseite.
1
3
4
1
2
VORSICHT
Schweres Maschinenteil!
Die Tischplatte ist schwer (ca. 29 kg). Zum Herausheben benötigen Sie eine zweite Person.
1. Feeder-Control-Unit (FCU)
► Fahren Sie den BE-Wagen aus der Maschine.
► Stecken Sie die Anschlusskabel an der hinteren Seite
der FCU ab.
► Lösen Sie die Befestigungsschrauben.
► Montieren Sie die neue FCU und stellen Sie die elek-
trischen Verbindungen wieder her.
1
Servicearbeiten
Docking-Station für BE-Wagen X-Serie 3.12.1 Netzteil tauschen [03025938-xx]
242 Serviceanleitung SIPLACE X-Serie
3.12
3.12 Docking-Station für BE-Wagen X-Serie
Docking-Station für BE-Wagen X-Serie
3.12.1
3.12.1 Netzteil tauschen [03025938-xx]
Netzteil tauschen [03025938-xx]
Teile, Hilfsmittel und Werkzeug
▪ Wirkschaltplanmappe Ihrer Maschine
Übersicht
Aus-/Einbau
► Schließen Sie die Anschlusskabeln an und montieren Sie das neue Netzteil.
► Stecken Sie das Anschlusskabel an und schalten Sie den Ein-/Ausschalter ein.
► Stellen Sie an den Anschlussklemmen neun und zwölf die Ausgangsspannung des Netzteils auf
26,8 V (+/- 0,5 V) ein.
► Montieren Sie die Abdeckung.
1. Abdeckung
2. Leiste zur Klemmung der Abdeckung
3. Befestigungsschrauben
4. Netzteil
► Lockern Sie die vier Befestigungsschrauben (3) der
Abdeckung (1). Die Abdeckung ist mit Hilfe der
Leiste (2) geklemmt.
► Ziehen Sie die Abdeckung aus der Docking Station
heraus.
► Achten Sie darauf, dass Sie den Erdungsanschluss
nicht beschädigen.
4
3
1
3
2
GEFAHR!
Elektrische Spannung abschalten
Schalten Sie den Ein-/Ausschalter (1) aus und ziehen Sie
den Netzstecker.
► Lösen Sie die vier Befestigungsschrauben (2) des
Netzteils (3) an der Innenseite der Docking Station.
► Beschriften Sie die Anschlusskabeln und klemmen
diese an der Klemmleiste (4) ab.
4
3
1
2
Servicearbeiten
3.12.2 Feinsicherung tauschen [03033387-xx] Docking-Station für BE-Wagen X-Serie
Serviceanleitung SIPLACE X-Serie 243
3.12.2
3.12.2 Feinsicherung tauschen [03033387-xx]
Feinsicherung tauschen [03033387-xx]
Teile, Hilfsmittel und Werkzeug
▪ Feinsicherung [03033387-xx]
Übersicht
Feinsicherung wechseln
► Öffnen Sie die Abdeckung (1) der Feinsicherung.
► Ziehen Sie die Feinsicherung heraus.
► Setzen Sie die neue Feinsicherung ein und schließen Sie die Abdeckung (1).
► Stecken Sie das Anschlusskabel (3) an und schalten Sie den Ein-/Ausschalter (2) ein.
1. Position der Feinsicherung (T 8,0 A)
1
1. Position der Feinsicherung (T 8,0 A)
2. Ein-/Ausschalter
3. Netzanschluss-Stecker
GEFAHR!
Elektrische Spannung abschalten
Schalten Sie den Ein-/Ausschalter (2) aus und ziehen Sie
den Netzstecker (3).
1
3
2
