Einstellarbeiten Einstellungen am Portal 5.1.5 Anticrashplatine 270 Serviceanleitung SIPLACE X-Serie 5.1.5 5 . 1 . 5 A n t ic r a s h p la t in e Anticrashplatine Die Anticrashplatine ist bei Maschine n mit Achskarte A36…
Einstellarbeiten
5.1.4 Achskarte A364 Anticrash-Funktion Einstellungen am Portal
Serviceanleitung SIPLACE X-Serie 269
5.1.4.5
5.1.4.5 Ablauf Anticrash-Funktion
Ablauf Anticrash-Funktion
Beispiel Ablauf Anticrash-Funktion im Bestückbereich 1
Einstellarbeiten
Einstellungen am Portal 5.1.5 Anticrashplatine
270 Serviceanleitung SIPLACE X-Serie
5.1.5
5.1.5 Anticrashplatine
Anticrashplatine
Die Anticrashplatine ist bei Maschinen mit Achskarte A363 in der jeweiligen Axis unit installiert und löst
einen sofortigen Stop der Hauptachsen bei überhöhter Geschwindigkeit im Stopperbereich aus.
Beschreibung der Anticrashplatine bei der SIPLACE X
HINWEIS
Einstellungen an Anticrashplatine bei SIPLACE X2 und Maschinen mit Achskarte A364 nicht
notwendig!
Bei der X3/X4/D3-Maschinen mit Achskarte A363 ist der Abstandsensor zwischen Portal 1 und
4 bzw. Portal 2 und 3 aktiv und damit auch einzustellen.
Bei SIPLACE-Maschinen, in denen der Achscontroller A364 Verwendung findet (in Axis Unit
Version 2) ist diese Überprüfung und Einstellung generell nicht notwendig.
Anticrashplatine
VORSICHT!
Vor Reset NOT-HALT betätigen!
Hat die Anticrashplatine angesprochen, darf Sie nur bei
gedrücktem NOT-HALT an der Maschine, am Reset Tas-
ter (T1) zurückgesetzt werden.
1. T 1 -> Reset Taste
2. R82, R92 = Potentiometer
3. TP2 -> Geschw.-Signal
4. TP1 -> Abstandssensor-Signal
5. LED X
I
-> 1te X-Achse "Störungszustand"
6. LED X
II
-> 2te X-Achse "Störungszustand"
7. LED Y
I
-> 1te Y-Achse "Störungszustand"
8. LED Y
II
-> 2te Y-Achse "Störungszustand"
9. LED DIS = meldet, dass der Abstandsensor ange-
sprochen hat (wird nicht benutzt bei der X2)
Beschreibung Anticrashplatine in Axis unit BB 1 Anticrashplatine in Axis unit BB 2
LED X I 1te X-Achse X-Achse Portal 1 X-Achse Portal 2
LED X II 2te X-Achse X-Achse Portal 4 X-Achse Portal 3
LED Y I 1te Y-Achse Y-Achse Portal 1 Y-Achse Portal 2
LED YII 2te Y-Achse Y-Achse Portal 4 Y-Achse Portal 3
LED DIS je nach Maschinentyp aktiv/inaktiv je nach Maschinentyp aktiv/inaktiv
Einstellarbeiten
5.1.5 Anticrashplatine Einstellungen am Portal
Serviceanleitung SIPLACE X-Serie 271
5.1.5.1
5.1.5.1 Empfindlichkeit des Abstandsensors einstellen
Empfindlichkeit des Abstandsensors einstellen
5.1.5.2
5.1.5.2 Abgleich der Anti-Crash Platine
Abgleich der Anti-Crash Platine

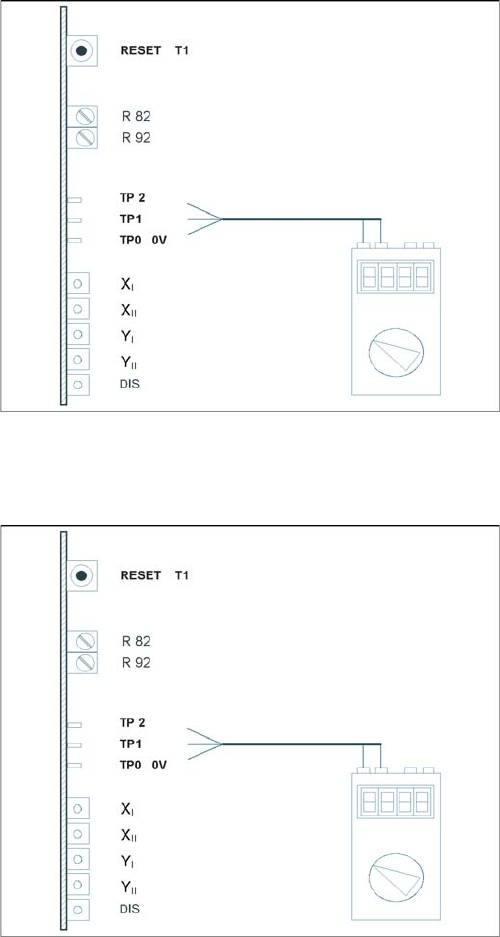

Testaufbau Anti-Crash-Platine
► Schließen Sie das Digitalmultimeter an der Anti-
Crash Platine TP 0 (0V) und TP 1 (Signal) an.
► Schieben Sie die beiden Portale zusammen.
► Stellen Sie die Spannung mittels der Einstellschrau-
be am Abstandsensor auf 6V - +/- 0,1 V ein.
► Schieben Sie die beiden Portale auf einen Abstand
von 100 mm.
(Elastomerfeder bis zur Gegenfläche).
► Die Spannung muss ca. 2V ergeben.
Testaufbau Anti-Crash-Platine
► Schließen Sie das Digitalmultimeter an der Anti-
Crash Platine am Pin TP2 (Signal) und am Pin TP0
(0V) an.
► Schieben Sie beide Portale zusammen.
► Stellen Sie die Spannung mit Hilfe des Poti R82 auf
0V- +/- 0,05 V ein.
► Schieben Sie beide Portale auf einen Abstand von
100 mm +/- 1 mm zusammen.
► Stellen Sie die Spannung mittels Poti R92 auf 10V- +/
- 0,05 V ein.
► Kontrollieren Sie die 0V- Einstellung nochmals.
► Weicht der Wert ab, so ist ein erneuter Abgleich
durchzuführen.
