Einstellarbeiten 5.4.9 Überprüfungen nach mechanischen Arbeiten am Transport Eins tellungen am Transport Serviceanleitung SIPLACE X-Serie 353 Problembehandlung Sehen Sie dazu auch... 3.6.21 Stopper tauschen und einst…
Einstellarbeiten
Einstellungen am Transport 5.4.8 Hubtischfunktionen
352 Serviceanleitung SIPLACE X-Serie
5.4.8.5
5.4.8.5 Klemmung des Hubtisches einstellen
Klemmung des Hubtisches einstellen
Teile, Hilfsmittel und Werkzeug
▪ Einstelllehre Leiterplattenklemmung [00369202-xx]
Voraussetzung
Der Hubtisch darf nicht geklemmt sein.
Einstellung
Die Einstellung erfolgt in zwei Schritten:
1. Voreinstellung mit der Einstelllehre

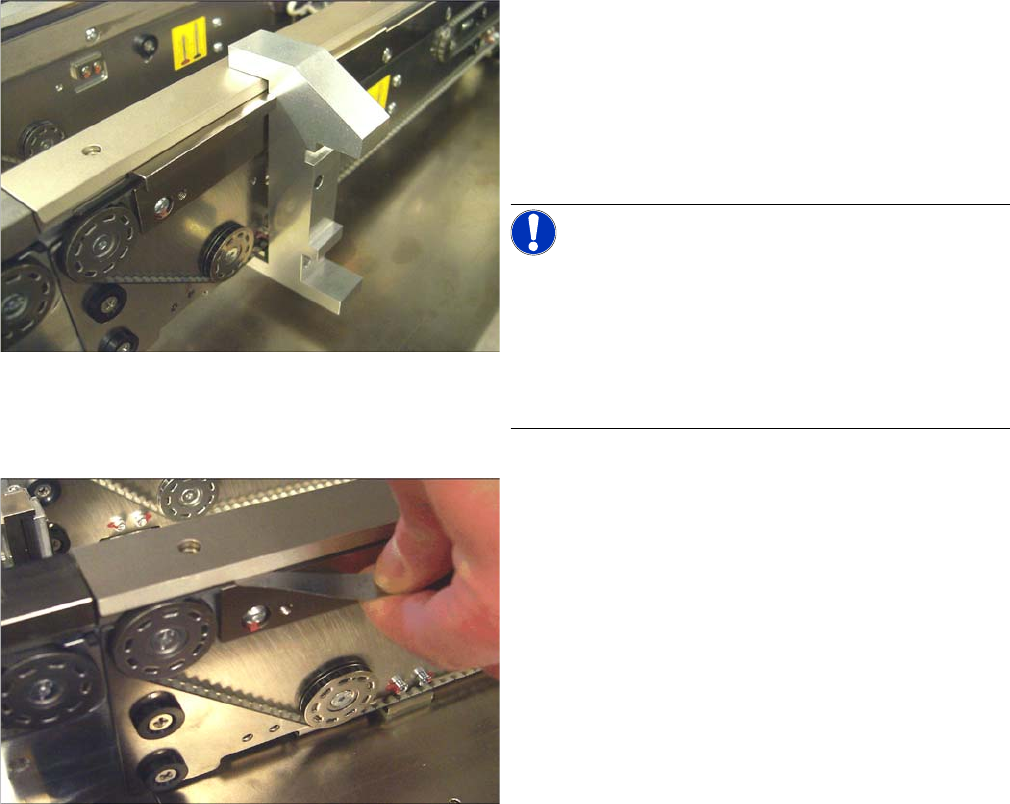

► Schieben Sie die Einstelllehre über den Betätiger.
► Kontrollieren Sie die Lage des Betätigers. Ist dieser
nicht korrekt eingestellt, so lockern Sie die beiden Be-
festigungsschrauben des Betätigers und stellen die-
sen mit Hilfe der Einstelllehre neu ein. Ziehen Sie
dabei die Befestigungsschrauben wieder an.
HINWEIS!
Quad-Lane
Bei der Quad-Lane muss im Bestückbereich jeweils auf
Spur 1L, 1R, 2L und 2R die Verkabelung des Stoppers
geöffnet werden. Ggf. muss der Stopper auch ganz de-
montiert werden.
2. Überprüfung der Klemmung
► Fahren Sie den Hubtisch ohne Leiterplatte in die obe-
re Position.
► Prüfen Sie das Spiel mit einer Fühlerlehre (0,1 mm).
Schieben Sie dazu die Fühlerlehre vom Riemenende
(Umlenkrolle) her zwischen Riemen und Klemmkan-
te.
⇨ Ist ein Widerstand spürbar, so ist die Klemmung
richtig eingestellt.
⇨ Ist bei geklemmten Hubtisch kein Widerstand
spürbar und/oder das Spiel größer als 0,1 mm, so
muss dies am Betätiger kompensiert werden. (Sie-
he unten)
► Führen Sie diese Kontrolle an allen vier Betätigern ei-
ner Spur durch. Das Spiel darf nirgends mehr als
0,1 mm betragen.
Einstellarbeiten
5.4.9 Überprüfungen nach mechanischen Arbeiten am Transport Einstellungen am Transport
Serviceanleitung SIPLACE X-Serie 353
Problembehandlung
Sehen Sie dazu auch...
3.6.21 Stopper tauschen und einstellen (QT) [03069271-xx] [ ➙ 194]
5.4.9
5.4.9 Überprüfungen nach mechanischen Arbeiten am Transport
Überprüfungen nach mechanischen Arbeiten am Transport
Kontrolle: Der Abstand zwischen der Oberkante Transportriemen und dem Anschlag oben soll 6 mm be-
tragen.
Kompensation eines zu großen Spiels
Ist an einer Stelle im Klemmbereich das Spiel größer als
0,1 mm so kann es am Betätiger kompensiert werden.
Führen Sie dazu folgende Schritte durch:
► Ermitteln Sie das Spiel zwischen Riemen und
Klemmkante. (z. B. 0,4 mm – Dies entspricht einem
Fehleinstellung von 0,3 mm)
► Ermitteln Sie den Abstand zwischen Betätiger und
Klemmblech (siehe Bild). (z. B. 0,3 mm)
► Stellen Sie den Abstand zwischen Betätiger und
Klemmblech mit Hilfe der Fühlerlehre neu ein.
(Im Beispiel 0,6 mm)
HINWEIS!
Verwenden Sie Fühlerlehren oder Zehntelbleche in der
Größe des Betätigers.
► Klemmen Sie den Hubtisch und überprüfen Sie das
Spiel an allen vier Betätigern erneut.
Einstellarbeiten
Einstellungen am BE-Wagen 5.5.1 Betätiger am BE-Wagen einstellen
354 Serviceanleitung SIPLACE X-Serie
5.5
5.5 Einstellungen am BE-Wagen
Einstellungen am BE-Wagen
5.5.1
5.5.1 Betätiger am BE-Wagen einstellen
Betätiger am BE-Wagen einstellen
Teile, Hilfsmittel und Werkzeug
▪ Inbusschlüssel
Einstellung
Sehen Sie dazu auch...
3.10.6 Betätiger/Schutzwinkel tauschen [ ➙ 238]
► Stellen Sie den Betätiger mit Hilfe der Madenschrau-
be (3) ein.
Zwischen der Oberkante (1) des Tisches und dem
Betätiger (2) muss ein Winkel von 13° +/- 1° einge-
stellt werden.
Der Betätiger muss ohne am Kunststoff zu schleifen
in den Sicherheitsschalter gleiten.
