Servicearbeiten 3.6.16 Mapping LP-Transport modular Serviceanleitung SIPLACE X-Serie 183 3.6.16 3 . 6 . 1 6 M a p p in g Mapping Werkzeuge und Hilfsmittel ▪ Mapping-Testplatte HF 508x450 [00 373952-xx] Für X-Serie Einfac…
Servicearbeiten
LP-Transport modular 3.6.15 Laserlichtschranke - Stopperposition [00370385-xx]
182 Serviceanleitung SIPLACE X-Serie
Aus-/Einbau – Sendermodul komplett
► Schalten Sie den Automaten ein.
► Fahren Sie den Transport in die maximale Breite.
► Stellen Sie mittels Drehung der drei Befestigungsschrauben die Sendediode mittig zum Empfänger
ein. Dabei muss der Laserstrahl in voller Höhe im Empfänger auftreffen.
Aus-/Einbau – Empfängermodul
Sehen Sie dazu auch...
5.4.5 Laser-Lichtschranke für die Stopperposition einstellen [ ➙ 338]
► Lösen Sie die zwei Befestigungsschrauben am
großen Sendermodul (1) und die drei Befestigungs-
schrauben am kleinen Sendermodul (2). Achten Sie
auf die O-Ringe.
► Fädeln Sie das Anschlusskabel bis zur entsprechen-
den Umsetzplatine Transportwange aus.
► Ziehen Sie den Anschluss-Stecker von der Umsetz-
platine Transportwange ab.
► Stellen Sie die elektrische Verbindung an der Um-
setzplatine Transportwange wieder her und fädeln
Sie das Anschlusskabel wieder entsprechend ein.
► Befestigen Sie die neuen Sendermodule an der
ursprünglichen Position.
► Achten Sie darauf, dass die drei O-Ringe auf den
drei Befestigungsschrauben sitzen.
1
2
► Lösen Sie die zwei Befestigungsschrauben am
Empfängermodul (1).
► Fädeln Sie das Anschlusskabel bis zur entsprechen-
den Umsetzplatine Transportwange aus.
► Ziehen Sie den Anschluss-Stecker von der Umsetz-
platine Transportwange ab.
► Stellen Sie die elektrische Verbindung an der Um-
setzplatine Transportwange wieder her, und fädeln
Sie das Anschlusskabel wieder entsprechend ein.
► Befestigen Sie das neue Empfängermodul an der
ursprünglichen Position.
► Schalten Sie den Automaten ein.
► Fahren Sie den Transport in die maximale Breite.
► Stellen Sie mittels Drehung der zwei Befestigungs-
schrauben den Empfänger mittig zur Sendediode ein.
Dabei muss der Laserstrahl der Sendediode in voller
Höhe im Empfänger auftreffen.
1
Servicearbeiten
3.6.16 Mapping LP-Transport modular
Serviceanleitung SIPLACE X-Serie 183
3.6.16
3.6.16 Mapping
Mapping
Werkzeuge und Hilfsmittel
▪ Mapping-Testplatte HF 508x450 [00373952-xx]
Für X-Serie Einfachtransport 450x508 mm, für Doppeltransport um 90° gedreht
▪ Mapping-Testplatte 520x300 Set [03076124-xx]
Für die Quad-Lane-Maschinen wurde diese spezielle Mappingplatte mit 300 mm Breite angefertigt.
Die Maschinen können nur mit dieser Mappingplatte gemappt werden, da sich der Transport nicht
auf 450 mm Breite einstellen lässt.
Durchführung des Mappings
► Starten Sie SITEST.
► Starten Sie den Gesamtreferenzlauf.
HINWEIS
Verwenden Sie für den C&P20 das Kalibrierteil [03034148-xx].
Für alle anderen Bestückköpfe und die Glas-Mappingplatte verwenden Sie das neue Kalibrier-
teil Version 3 [03010565-xx]. Dies gilt bei HF, X- und D-Serien-Maschinen sowohl für das LP-
Mapping als auch für das BE-Mapping.
HINWEIS
SW70x
Für die SW70x ist der Ablauf identisch.
► Gehen Sie auf den Modus Maschine kalibrieren und
wählen Sie Erweitert... für das erweiterte LP-Map-
ping.
► Wählen Sie die Bearbeitungsbereiche und die Map-
ping-Funktionen (Jobs) aus.
Servicearbeiten
LP-Transport modular 3.6.16 Mapping
184 Serviceanleitung SIPLACE X-Serie

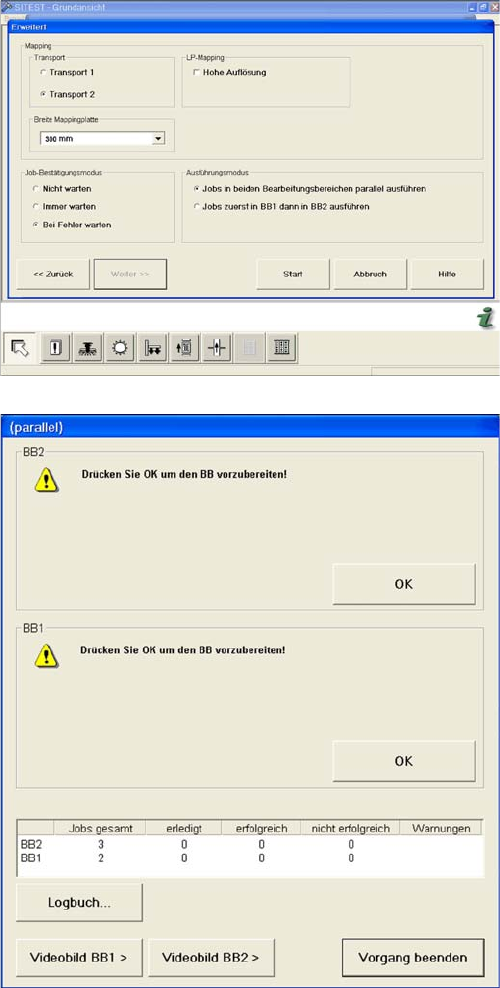

► Wählen Sie den Transport aus.
► Wählen Sie für Breite Mappingplatte 300 mm aus.
► Wenn Sie nur eine Mappingplatte zur Verfügung ha-
ben, dann wählen Sie Jobs zuerst in BB1 dann in
BB2 ausführen.
Haben Sie zwei Mappingplatten zur Verfügung, so
wählen Sie Jobs in beiden Bearbeitungsbereichen
parallel ausführen.
► Starten Sie den Mappingvorgang.
Sie werden nun aufgefordert die Bestückbereiche
vorzubereiten.
