Servicearbeiten LP-Transport modular 3.6.21 Stopper tauschen und einstellen (QT) [03069271- xx] 194 Serviceanleitung SIPLACE X-Serie 3.6.21 3 . 6 . 2 1 S t o p p e r t a u s c h e n u n d e in s t e lle n ( Q T ) [ 0 3 0…
Servicearbeiten
3.6.20 Sensor untere Endlage am Stopper tauschen (QT) [03066803-xx] LP-Transport modular
Serviceanleitung SIPLACE X-Serie 193
► Stellen Sie den Abstand zwischen Sensor und
Anschlagbolzen (2) über die ganze Länge mittels ei-
ner Fühlerlehre (1) auf 0,4 mm ein und ziehen Sie die
Befestigungsschrauben der Anschlagleiste fest.
► Schließen Sie den Sensor wieder an und befestigen
Sie die Kabel mit Kabelbindern.
► Schalten Sie die Maschine wieder ein.
Servicearbeiten
LP-Transport modular 3.6.21 Stopper tauschen und einstellen (QT) [03069271-xx]
194 Serviceanleitung SIPLACE X-Serie
3.6.21
3.6.21 Stopper tauschen und einstellen (QT) [03069271-xx]
Stopper tauschen und einstellen (QT) [03069271-xx]
Übersicht
Ausbau

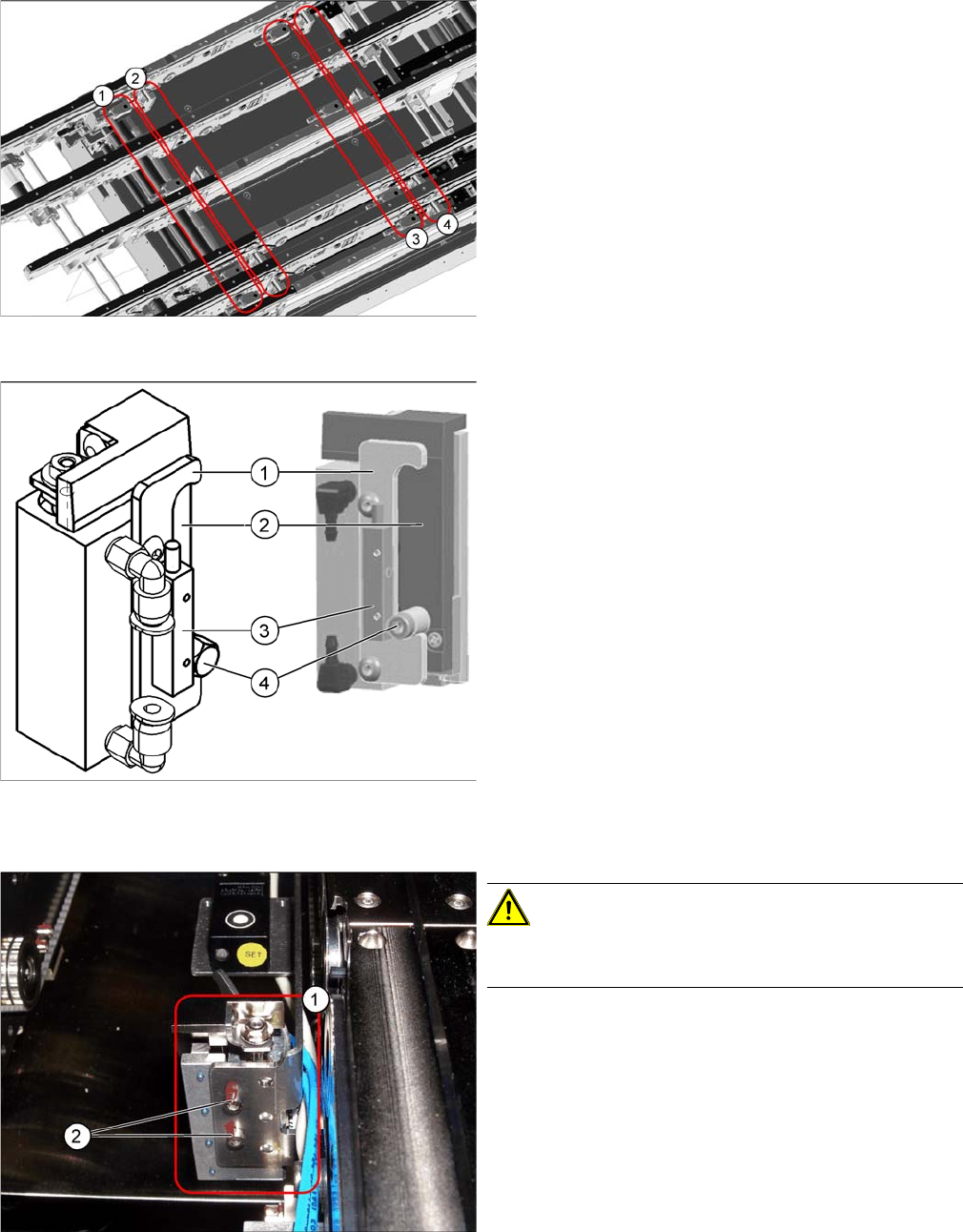

Quad-Lane-Transport – Aufbau im Bestückbereich
1. Stopper im Eingabeband (vier)
2. Stopper im Bestückbereich (vier)
3. Beros im Eingabeband (vier)
4. Beros im Bestückbereich (vier)
Die Stoppereinheiten im Eingabeband dürfen zum Er-
satzteiltausch demontiert werden. Die Stoppereinheiten
in den beiden Bestückbereichen dürfen nur von den Mon-
tagewinkeln demontiert werden, wenn die Position nach
Montage mittels Einstelllehre eingestellt wird. Die
Schrauben müssen danach wieder verlackt werden.
Stopper-Grundeinheit Quad-Lane [03069271-xx]
1. Hubbegrenzerleiste
2. Anschlagleiste Stopper
3. Sensor untere Endlage Stopper [03066803-xx]
4. Anschlagbolzen
Stoppereinheit mit Sonarbero im Bestückbereich
VORSICHT!
Eine Demontage ist nur möglich, wenn zur Justage eine
Einstelllehre verwendet wird.
► Fahren Sie den Transport in eine geeignete Position,
so dass Sie den Stopper (1) gut erreichen können.
Docken Sie ggf. auch die entsprechenden BE-Wa-
gen ab.
► Lösen Sie alle elektrischen und pneumatischen Ver-
bindungen des Stoppers.
► Lösen Sie die beiden verlackten Schrauben (2) und
nehmen Sie den Stopper ab.
Servicearbeiten
3.6.22 Übersicht über die elektrischen Komponenten LP-Transport modular
Serviceanleitung SIPLACE X-Serie 195
Einbau
Sehen Sie dazu auch...
5.4.7 Halterung für Stopper und Bero neu justieren (QT) [ ➙ 344]
3.6.22
3.6.22 Übersicht über die elektrischen Komponenten
Übersicht über die elektrischen Komponenten
3.6.22.1
3.6.22.1 Umsetzplatine Transportwange [00359424-xx]
Umsetzplatine Transportwange [00359424-xx]
Übersicht
► Montieren Sie den neuen Stopper.
► Stellen Sie alle elektrischen und pneumatischen Ver-
bindungen wieder her.
VORSICHT!
Wenn Sie die Halterung (1) für Stopper und Bero im Ver-
lauf der Arbeiten gelockert oder abgebaut haben, so
müssen Sie diese neu justieren.
1. Umsetzplatine Transportwange
2. Abdeckung
Die Umsetzplatinen Transportwangen (1) befinden sich
an den jeweiligen Transportwangen, unter einer
Abdeckung (2).
Die detaillierten Anschlussbelegungen finden Sie in der
aktuellen Wirkschaltplanmappe.
