Modul-Übersicht Elektrik 2.2.1 Axis Units 30 Serviceanleitung SIPLACE X-Serie 2.2.1.7 2 . 2 . 1 . 7 P o s it io n e n d e r S e r v o k a r t e n f ü r S I P L A C E X - S e r ie u n d X 4 I Positionen der Servokarten fü…
Modul-Übersicht
2.2.1 Axis Units Elektrik
Serviceanleitung SIPLACE X-Serie 29
2.2.1.5
2.2.1.5 Überblick Achseinschub
Überblick Achseinschub
2.2.1.6
2.2.1.6 Servopositionen X-Serie
Servopositionen X-Serie

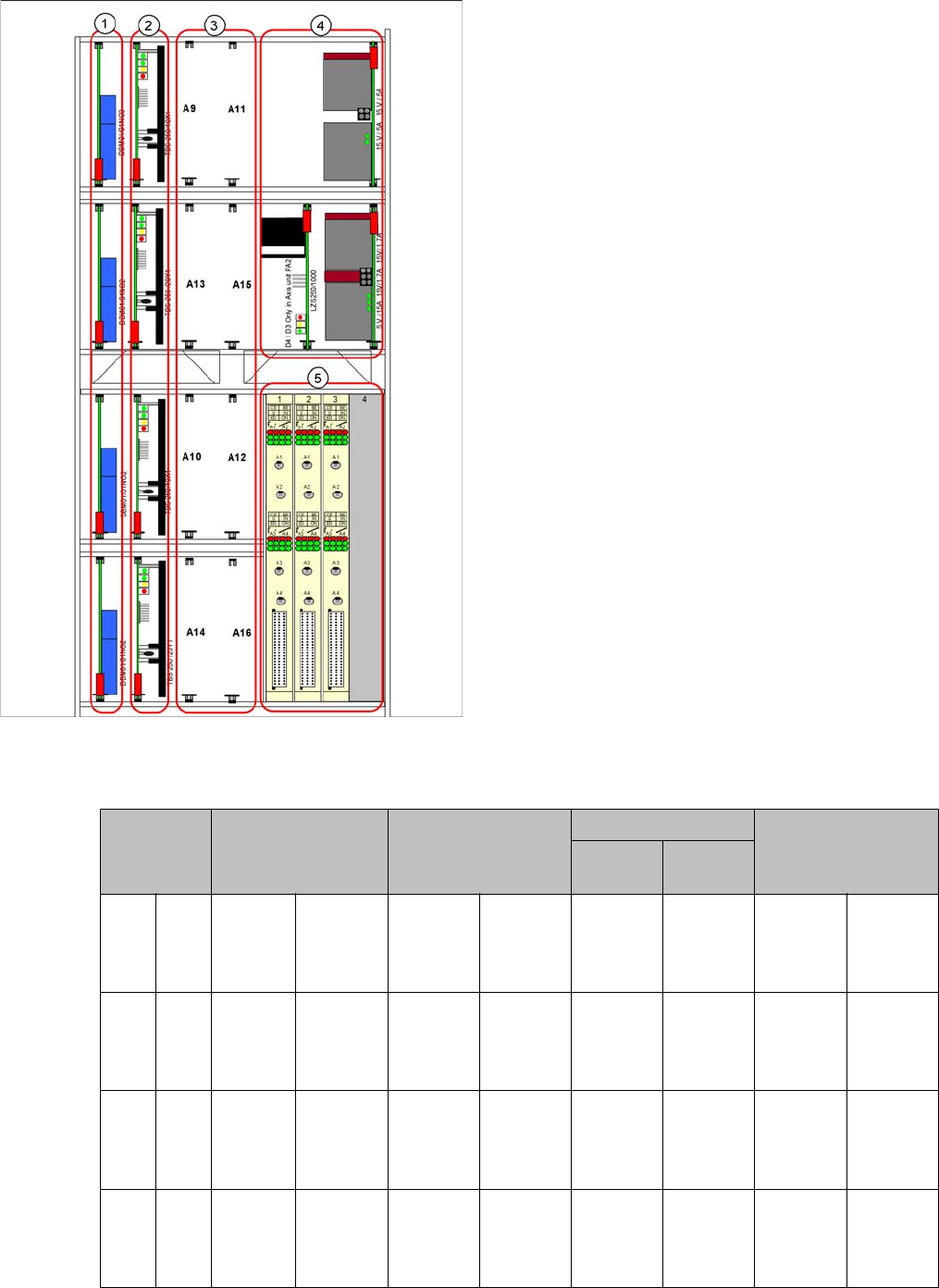

Servopositionen
1. Bremsplatinen X/Y
2. Servoverstärker X/Y
3. Kopf-Servo-Positionen
4. Netzteile, Ballastschaltung (neue abwärtskompatible
Netzteile)
5. Achskarten
Kopf-Servo-
Positionen
C&P6/12 C&P20 TwinHead CPP
Segment
2
Segment
1
A9 A11 SDS
120/
2.5S1-
03
SDS 60/
3Z1-02
SDS 120/
2.5S1-03
SDS 60/
2.5Z1-02
SDS 60/
1Z1-02
SDS 60/
1Z1-02
SDS 120/
2.5S1-03
SDS 120/
1.5Z2-01
A13 A15 -SDS 60/
1D1-02
-DC/DC-
Wandler
DP-An-
triebe
SDS 60/
0.5D1-03
SDS 60/
0.5D1-03
-DC/DC-
Wandler
DP-An-
triebe
A10 A12 SDS
120/
2.5S1-
03
SDS 60/
3Z1-02
SDS 120/
2.5S1-03
SDS 60/
2.5Z1-02
SDS 60/
1Z1-02
SDS 60/
1Z1-02
SDS 120/
2.5S1-03
SDS 120/
1.5Z2-01
A14 A16 -SDS 60/
1D1-02
-DC/DC-
Wandler
DP-An-
triebe
SDS 60/
0.5D1-03
SDS 60/
0.5D1-03
-DC/DC-
Wandler
DP-An-
triebe
Modul-Übersicht
Elektrik 2.2.1 Axis Units
30 Serviceanleitung SIPLACE X-Serie
2.2.1.7
2.2.1.7 Positionen der Servokarten für SIPLACE X-Serie und X4I
Positionen der Servokarten für SIPLACE X-Serie und X4I
Kopf-Servokarten für Portal 1 und 2
Kopf-Servokarten für Portal 3 und 4
2.2.1.8
2.2.1.8 Beispiel für Axis Unit A363 (X-Serie bis Ma-Nr. B-335)
Beispiel für Axis Unit A363 (X-Serie bis Ma-Nr. B-335)
C&P6/12 C&P20 TwinHead CPP
A 9 Stern-Achse Stern-Achse Z2-Achse Stern-Achse
A 11 Z1-Achse Z1-Achse Z1-Achse Z1-Achse
A 13 Nicht belegt Nicht belegt DP2-Achse Nicht belegt
A 15 DP1-Achse DC/DC-Konverter DP1-Achse DC/DC-Konverter
C&P6/12 C&P20 TwinHead CPP
A 10 Stern-Achse Stern-Achse Z2-Achse Stern-Achse
A 12 Z1-Achse Z1-Achse Z1-Achse Z1-Achse
A 14 Nicht belegt Nicht belegt DP2-Achse Nicht belegt
A 16 DP1-Achse DC/DC-Konverter DP1-Achse DC/DC-Konverter
Axis Unit bei zwei C&P20 im Bestückbereich 1
1. Stromversorgung +/-15V, +5V
2. Ballastschaltung, nur in der Axis Unit BB2
3. Stromversorgung +/-15V
4. Anti-Crash-Platine
5. Lüftereinheit (bläst nach unten)
6. Achskarten A363
7. Servoverstärker X-Achsen
8. Servoverstärker Y-Achsen
9. Bremsplatine für jede X- und Y-Achse
10. Servo Sternachse (2x)
11. Servo Z-Achse (2x)
12. DC/DC-Wandler DP-Antriebe (2x)
13. Bestückbereich 1 Portal 1/2 (obere Hälfte)
14. Bestückbereich 1 Portal 3/4 (untere Hälfte)
Modul-Übersicht
2.2.1 Axis Units Elektrik
Serviceanleitung SIPLACE X-Serie 31
2.2.1.9
2.2.1.9 Beispiel für Axis Unit A364
Beispiel für Axis Unit A364
Axis Unit bei zwei C&P20 im Bestückbereich 1
1. Stromversorgung +/-15V, +5V
2. Ballastschaltung, nur in der Axis Unit BB2
3. Stromversorgung +/-15V
4. Lüftereinheit (bläst nach unten)
5. Achskarte A364 für Portal 1/2
6. Achskarte A364 für Portal 4/3
7. Servoverstärker X-Achsen
8. Servoverstärker Y-Achsen
9. Bremsplatine für jede X- und Y-Achse
10. Servo Sternachse (2x)
11. Servo Z-Achse (2x)
12. DC/DC-Wandler DP-Antriebe (2x)
13. Bestückbereich 1 Portal 1 (obere Hälfte)
14. Bestückbereich 1 Portal 4 (untere Hälfte)
