Einstellarbeiten 5.4.1 Riemenspannung des Transportzahnriemens einstellen Einstel lungen am T ransport Serviceanleitung SIPLACE X-Serie 327 5.4 5 . 4 E in s t e llu n g e n a m T r a n s p o r t Einstellungen am Transpor…
Einstellarbeiten
Einstellungen am Pipettenwechsler 5.3.2 Jumper am Pipettenwechsler
326 Serviceanleitung SIPLACE X-Serie
5.3.2
5.3.2 Jumper am Pipettenwechsler
Jumper am Pipettenwechsler
An folgenden Pipettenwechslern muss der Jumper X10 eingestellt werden:
▪ Pipettenwechsler Grundaufbau CPx/all komplett - kurz [03103649-xx]
▪ Pipettenwechsler Grundaufbau CPx/all komplett - lang [03103514-xx]
Übersicht
Einstellung
► Stellen Sie den korrekten Wert abhängig von Kopftyp und Software ein.
Pipettenwechsler CP20P - Jumper X10
Jumper X10
Sehen Sie dazu auch...
6.6.2 Pipettenwechsler-Hauptplatine C&P20P [03107652-xx] [ ➙ 387]
1. Jumper X10
HINWEIS
Vor dem Einbau
Bauartbedingt muss die Einstellung vor dem Einbau in die Maschine erfolgen.
Kopf Jumper-Position
SW <= 706.x SW >= 707.x
CPx, DLM 1-2 1-2 oder 2-3
C&P20P --- 2-3 (Werkseinstellung)
Einstellarbeiten
5.4.1 Riemenspannung des Transportzahnriemens einstellen Einstellungen am Transport
Serviceanleitung SIPLACE X-Serie 327
5.4
5.4 Einstellungen am Transport
Einstellungen am Transport
5.4.1
5.4.1 Riemenspannung des Transportzahnriemens einstellen
Riemenspannung des Transportzahnriemens einstellen
HINWEIS
Messung an der Trummitte
Die Messung der Riemenspannungen erfolgt grundsätzlich an der Riemendistanzmitte (Trum-
mitte), d. h., wo der Abstand zwischen zwei Umlenkrollen am größten ist.

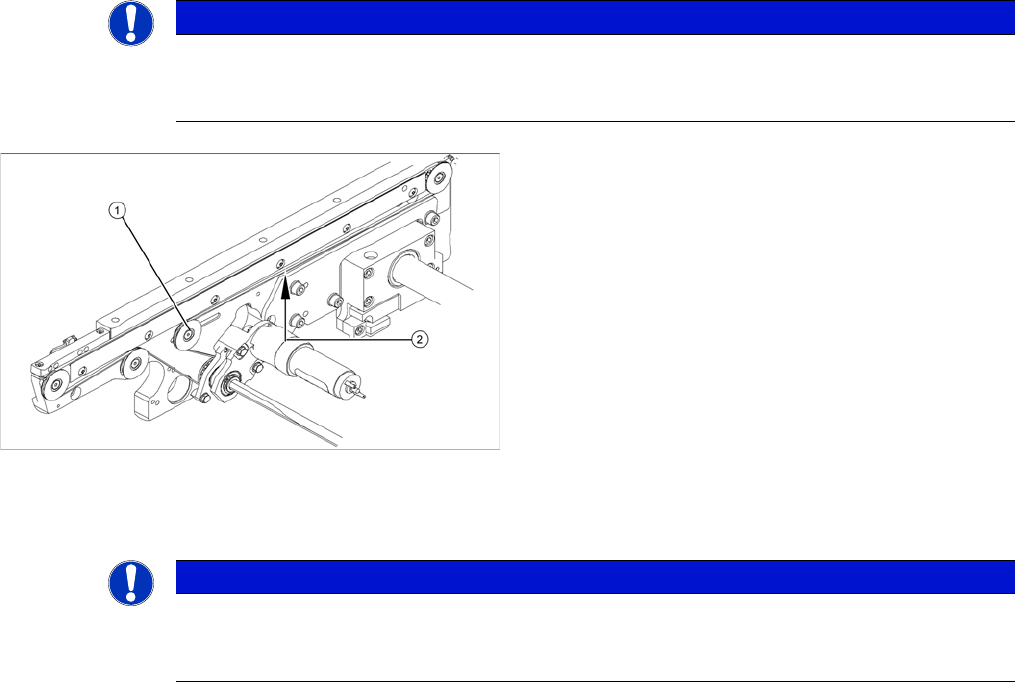

Messung und Einstellung der Transportriemenspannung
1. Umlenkrolle mit Langloch
2. Messpunkt des Riemenspannmessgerätes
► In jedem Transportabschnitt befindet sich eine Um-
lenkrolle (1), die sich verschieben lässt. Durch Ver-
schieben dieser Umlenkrolle können Sie die
Riemenspannung der Transportzahnriemen entspre-
chend einstellen.
► Positionieren Sie den Messpunkt des
Riemenspanngerätes an der Trummitte (d. h. die
längste Strecke zwischen zwei Umlenkrollen) des
Transportzahnriemens.
► Stellen Sie die Riemenspannung des Transportzahn-
riemen entsprechend der nachfolgenden Werte ein.
HINWEIS
Unterschiedliche Frequenzen
Durch unterschiedliche Riemenumlenkungen ergeben sich unterschiedliche Spannfrequenzen
je Bereich. Die Riemenspannkraft ist dabei immer dieselbe.
Einstellarbeiten
Einstellungen am Transport 5.4.1 Riemenspannung des Transportzahnriemens einstellen
328 Serviceanleitung SIPLACE X-Serie
Messung und Einstellung der Riemenspannung für die Breitenverstellung
1 Verstelleinheit 4 Antriebszahnriemen der Breitenverstel-
lung/Messung der Riemenspannung
2 Spindel mit Zahnrad
3 Schrittmotor der Breitenverstellung 5 Transportrichtung
Motor Breitenverstellung
Die Riemenspannung erfolgt mit Hilfe von Exzentern an
den Umlenkrollen. Die Umlenkrollen befinden sich links
und rechts vom Motor.
1. Exzenterachse an der Umlenkrolle lösen und die Rie-
menspannung einstellen.
