Servicearbeiten
3.1.1 Spannungen an der Stromversorgung messen [00354626-xx] Elektrik und Steuerung
Serviceanleitung SIPLACE X-Serie 51

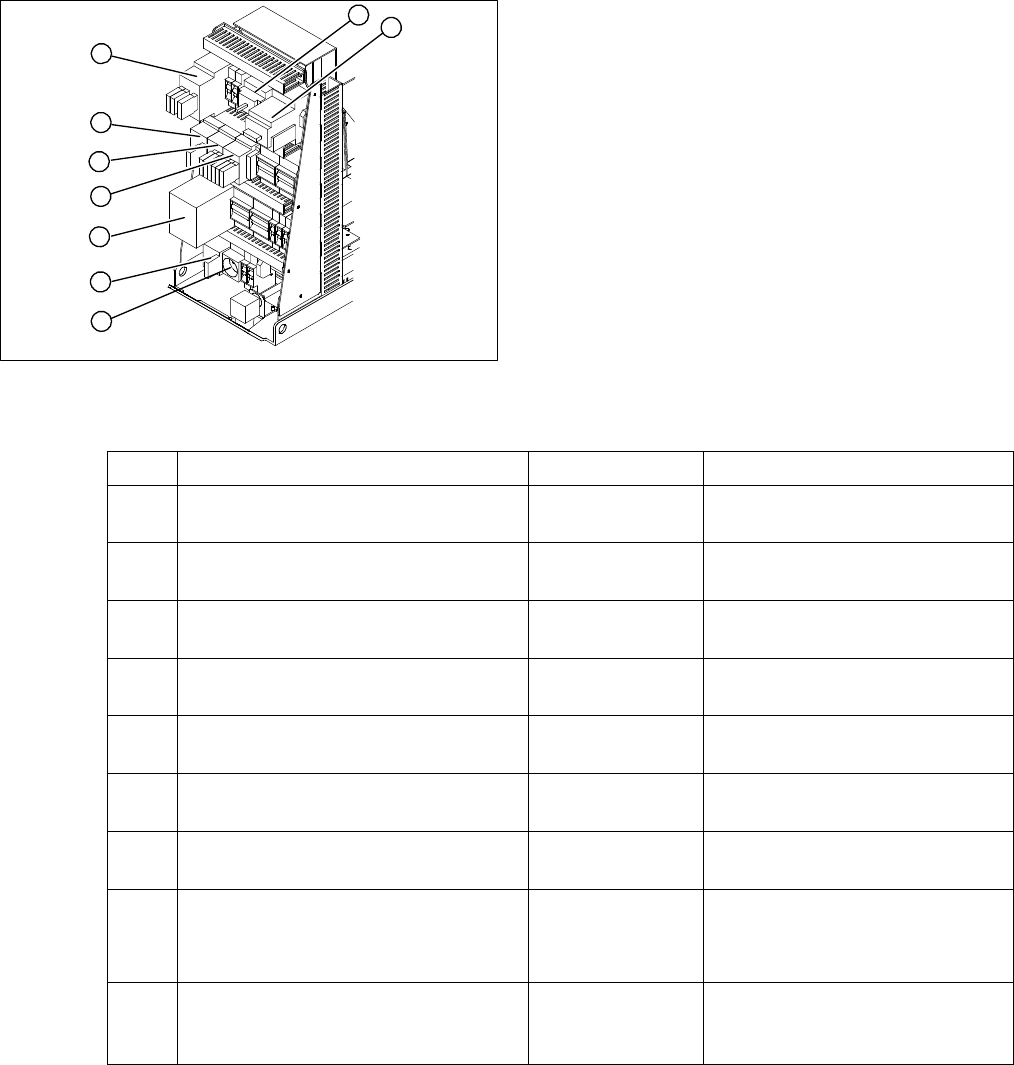

Stromversorgung-Vorderseite - Teil 1
Spannungen messen
(*) Je nach Versorgungsspannung des Kundennetzes
1. Servicesteckdose X102
2. Hauptschalter Q1
3. Motorschutzschalter Q2
4. Hauptschütz K1
5. Schütz K2
6. Schütz K3
7. Schütz K4
8. Schütz-Sicherheitskombination K6
9. Schütz K5
Pos. Bezeichnung Kontakte Spannung
1 Servicesteckdose X102 115 VAC / 220 VAC /
230 VAC 240 VAC (*)
2 Hauptschalter Q1 1, 3, 5 und
2, 4, 6
3 x 204 VAC / 3 x 380 VAC
3 x 400 VAC / 3 x 415 VAC (*)
3 Motorschutzschalter Q2 1, 3, 5 und
2, 4, 6
3 x 204 VAC / 3 x 380 VAC
3 x 400 VAC / 3 x 415 VAC (*)
4 Schütz K1 1, 3, 5 und
2, 4, 6
3 x 204 VAC / 3 x 380 VAC
3 x 400 VAC / 3 x 415 VAC (*)
5 Schütz K 2 1, 3, 5 und
2, 4, 6
3 x 177 VAC
6 Schütz K 3 1, 3, 5 und
2, 4, 6
3 x 177 VAC
7 Schütz K 4 1, 3, 5 und
2, 4, 6
3 x 177 VAC
8 Schütz-Sicherheitskombination K6 L+, X1, X3, X5
13, 33
23
24 V DC gegen Erde
24 V DC gegen Erde
32 V DC gegen Erde
9 Schütz K 5 A1 (+) bis A2 (-)
1, 3, 7
2, 4, 8
24 VDC
24 V DC gegen Erde
24 V DC gegen Erde
Servicearbeiten
Elektrik und Steuerung 3.1.1 Spannungen an der Stromversorgung messen [00354626-xx]
52 Serviceanleitung SIPLACE X-Serie
Stromversorgung-Vorderseite - Teil 2
Spannungen messen
(*) Je nach Versorgungsspannung des Kundennetzes
1. Sicherung F1
2. Sicherung F2
3. Sicherung F4
4. Sicherung F5
5. Sicherung F6
6. Sicherung F7
7. Sicherung F8
8. Sicherung F10
9. Sicherung F11
10. Sicherung F12
11. Sicherung F13
12. Sicherung F14
Pos. Bezeichnung Kontakte Spannung
1 Sicherung F1 Servicesteckdose (6A) 1, 2 115 VAC / 220 VAC
230 VAC / 240 VAC (*)
2 Sicherung F2 BE-Wechseltisch (32A) 1, 3, 5 und
2, 4, 6
3 x 36 VAC
3 Sicherung F4 X-/Y-Achse (32A) 1, 3, 5 und
2, 4, 6
3 x 177 VAC
4 Sicherung F5 Stern-Achse (10A) 1, 2 145 VDC gegen Erde
5 Sicherung F6 Z- und DP-Achse, DP für
C&P20 (10)
1, 2 39 VDC gegen Erde
6 Sicherung F7 Sekundärkreis (6A) 1, 3, 5 und
2, 4, 6
3 x 230 VAC
7 Sicherung F8 LP-Transport (6A) 1, 2 33 VDC gegen Erde
8 Sicherung F10 Gleichrichter U7 und U70
(16A)
1, 3, 5 und
2, 4, 6
3 x 39 VAC
9 Sicherung F11 Einschaltstrombegrenzer
(1A)
1, 2 33,6 VDC gegen Erde
10 Sicherung F12 Beleuchtung (6A) 1, 2 52 VDC gegen Erde
11 Sicherung F13 Monitor (3A) 1, 2 26 VDC gegen Erde
12 Sicherung F14 Gebläse Y-Motor (6A) 1, 2 26 VDC gegen Erde
Servicearbeiten
3.1.2 Eingangsspannung an der Einschaltstrombegrenzung konfigurieren Elektrik und Steuerung
Serviceanleitung SIPLACE X-Serie 53
Stromversorgung-seitlich
Spannungen messen
(*) Je nach Versorgungsspannung des Kundennetzes
3.1.2
3.1.2 Eingangsspannung an der Einschaltstrombegrenzung konfigurieren
Eingangsspannung an der Einschaltstrombegrenzung konfigurieren
1. Anschlussklemmenfeld X100
2. Gleichrichter U1 bis U11
3. Netzfilter
4. Einschaltstrombegrenzung
5. DC/DC Konverter 24 V (hinter der Abdeckung)
6. DC/DC Konverter 5 V / 24 V (hinter der Abdeckung)
7. Position der Sicherungen F21 bis F142
Pos. Bezeichnung Kontakte Spannung
1 Anschlussklemmenfeld X100 L1, L2, L3 3 x 204 VAC / 3 x 380 VAC
3 x 400 VAC / 3 x 415 VAC (*)
Feinsicherung F21, F22, F23 (T 6A, 3A)
Entladedrossel L20
1, 2 3 x 204 VAC / 3 x 380 VAC
3 x 400 VAC / 3 x 415 VAC
Sicherung F61, F62 Gleichrichter U4 1, 2 3 x 28 VAC
Feinsicherung F81, F82 (T 10A)
Gleichrichter U5
1, 2 3 x 23,8 VAC
Feinsicherung F111, F112 (T 1A)
Gleichrichter U8
1, 2 3 x 23,8 VAC
Feinsicherung F131, F132 (T 4A)
Gleichrichter U10
1, 2 3 x 19,7 VAC
Feinsicherung F141, F142 (T 6A, 3A)
Gleichrichter U11
1, 2 3 x 18,7 VAC
1. Platine für die Einschaltstrombegrenzung
X1, X2, X3: Stecker zur Konfiguration der Einschalt-
strombegrenzung
In Abhängigkeit von der Versorgungsspannung muss die
Einschaltstrombegrenzung konfiguriert sein. Dies ge-
schieht mit Hilfe von steckbaren Brücken auf der Platine
für die Einschaltstrombegrenzung (1).
► Überprüfen Sie die Brückenbelegung und korrigieren
Sie diese, wenn nötig.
Beachten Sie hierzu ggf. auch die Stellung des Jum-
pers J1 (siehe "6.1.1 Einschaltstrombegrenzer Trafo
(A1) [03066830-xx]" [ ➙ 369]).
