第2章 生产 Rev00 2-13-3 保存图像数据 FD 在生产中，可利用本项功能，按Ctrl+F2键，把显示错误信息的图像文件调出，或在图像读出 错误信息机器暂停时，通过对话框把显示错误的图像信息调出，保存在软盘里。 操作方法如下： (1) 把软盘插入软驱。 (2) 点击菜单上的“文件”，再 点击下拉菜单上的“保存图像数据FD”。画面上出现 对话框，问是否要“软盘上保存图像数据”。 图2 - 8 6 (3) 按“OK”按钮后，图像数…
第2章 生产 Rev00
2-13-2 设备信息的保存 FD
点击菜单上的“文件”，再点击下拉菜单上的“设备信息的保存FD”。该“设备信息的保存
FD”的功能是，把存在硬盘里的设备信息加以压缩，便于存在软盘里。
本项功能，需得到本公司的服务业务人员、或代理店的同意后才可使用。得到文本
后，也请按照上述规定办理。
注意
（1） 把软盘插入软盘驱动器里。
（2） 点击菜单上的“文件”，再点击下拉菜单上的“设备信息的保存FD”。之后，画
面上会出现下图，提示是否要保存设备的信息。
图2- 84
（3） 按“运行”钮后，设备即开始压缩设备信息，并保存在软盘里。
信息存入软盘成功后，画面上出现新的对话框，如下图：
关闭对话框
完成设备数据
文件的保存。
按 “实行”，
开始压缩设备
信息，保存在软
盘里。
图2- 85
（4） 要关闭对话框时，请点击“退出”。
* 如果画面上提示软盘容量不足时，请更换一个有足够容量的软盘，再存一次。
2-73
第2章 生产 Rev00
2-13-3 保存图像数据 FD
在生产中，可利用本项功能，按Ctrl+F2键，把显示错误信息的图像文件调出，或在图像读出
错误信息机器暂停时，通过对话框把显示错误的图像信息调出，保存在软盘里。
操作方法如下：
(1) 把软盘插入软驱。

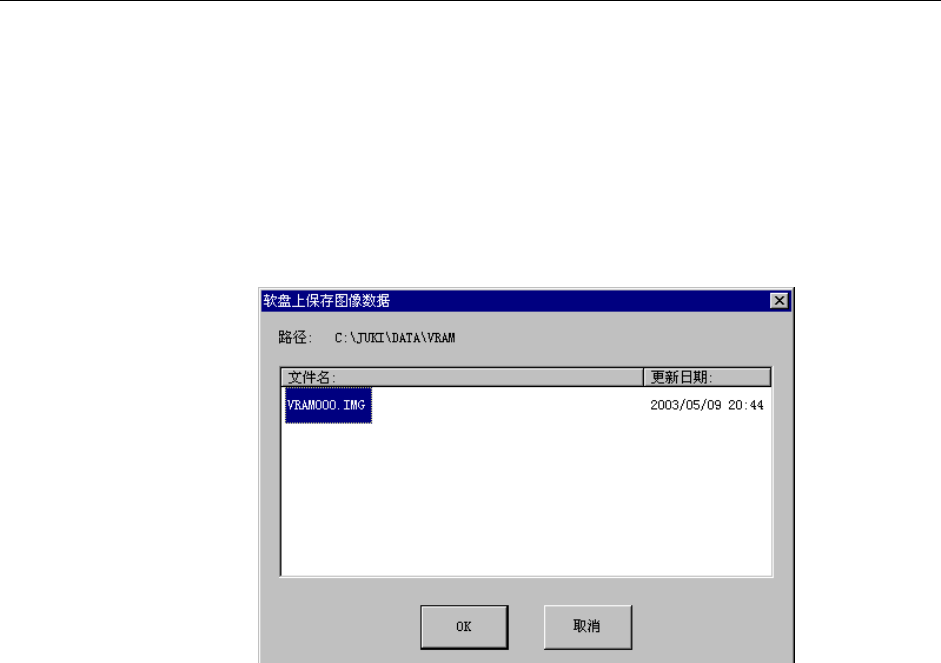

(2) 点击菜单上的“文件”，再点击下拉菜单上的“保存图像数据FD”。画面上出现
对话框，问是否要“软盘上保存图像数据”。
图2- 86
(3) 按“OK”按钮后，图像数据就保存在软盘里了。数据保存成功后，对话框自动关
闭。
(4) 如果不想保存图像数据、要退出对话框，请按“取消”键。
如果画面提示“软盘容量不足”，请更换一个有足够容量的软盘，再存一次。
若图像文件的容量超过软盘容量，必须把文件分存在若干个软盘里。出现这种情况时，
画面上会提示。请按提示操作，更换软盘。
2-74
第3章 保养 Rev00
第 3 章 保养
3-1 日常检修项目一览
危险
为防止因意外启动而导致事故，请在切断电源后进行检修。
日常检修项目 检修·加油频率
处理
方法
检修调整位置 处理确认方法
每
天
每
周
每
月
每2
个月
每半
年
每年
空气压力 确认为 0.49MPa ○
配管及接头 空气泄漏 ○
各单元气缸 操作确认 ○
空气过滤器(贴片头) 是否无污垢 ○
空气过滤器(CAL 块) － ○
开机指示灯 确认点亮 ○
传送带 磨损、破损、松弛 ○
传送滑轮 动作确认 ○
挡片 磨损、破损 ○
检修
电气类 电压、电缆、连接器 随时
X、Y 轴直动单元 除去灰尘、油污 ○
传送带 除去灰尘、异物 ○
各传送传感器 清扫 ○
激光校准传感器 清扫传感器视窗的赃污 ○
吸嘴 清扫吸嘴 ○
吸嘴外轴 清扫轴的内部 ○
ATC 托架 除去灰尘、油污 ○
CVS(可选) 除去灰尘、异物 ○
送料器台、统一交换台 除去异物 ○
OCC(偏光滤镜) 除去灰尘、异物 ○
VCS(仅限于 KE-2060) 清扫上面的赃污 ○
CAL 块 除去灰尘、异物 ○
跟踪球 除去灰尘、异物 ○
清扫
共面性(可选) 清扫传感器视窗的赃污 ○
X、Y 轴直动单元导轨 润滑脂(EP2) ○
传送螺杆(轴)
润滑脂(EP2) ○
传送导轴 润滑脂(EP2) ○
基板挡块部分 润滑脂(EP2)
○
滚珠丝杠与直线型(贴片头部)
润滑脂(C 润滑脂) ○
校准轴(贴片头部) 润滑脂(C 润滑脂) ○
吸嘴 润滑油
吸嘴外轴 润滑油、润滑脂(EP2)
清扫后
统一交换台 润滑脂(EP2)
○
注油
支撑台
活动是
否平滑
润滑脂(EP2) ○
1. 加润滑油脂时，请使用附带的润滑油脂类。另外，对于仅指定为润滑脂的部位，除附带的润
滑脂(EP2)外，只能使用壳牌 Albania 润滑脂 1。
2. 在指定为使用润滑脂(C 润滑脂)的部位，绝对不能使用附带的润滑脂(C 润滑脂)以外的产品。
以上，请勿使用 JUKI 指定以外的油脂类产品。
3. 机油(NO.1)：第 4 类第 3 种石油
润滑脂(EP2)：消防法规定为非危险物，润滑脂(C 润滑脂)：消防法规定为非危险物
注意：
