第 1 章 设备概要 Rev00 1-4-4 打印基板规格 1． 基板条件 · KE-2050/2 060 机型 M 基板规格 L 基板规格 L-Wide(可选 项) E-基板规格 注1 最小 (X)50mm×(Y)30mm 注2 基板尺寸 最大 (X)330mm× (Y)250mm (X)410mm× (Y)360mm (X)510mm× (Y)360mm (X)510mm× (Y)460mm 最小 0.4mm 基板厚度 最大 4.0…
第 1 章 设备概要 Rev00
1-4-3 对象元件及元件包装方式
(1) 适用元件的尺寸(激光识别时)
·
KE-2050
表1- 3
项 目 规 格
元件高度规格 6mm<SC 规格>
贴片头 激光识别(MNLA)
最小 0.2mm
元件高度
最大 6mm
最小 0.6×0.3mm
纵×横
最大 20×20mm 或 26.5×11mm(对角 30.7mm 以下)
引脚间距 最小 0.65mm
·
KE-2060
表1- 4
项 目 规 格
元件高度规格 12mm<NC 规格>
20mm<HC 规格>(出厂：选
项)
25mm<EC 规格>
贴片头
激光识别
(MNLA)
激光识别
(FMLA)
激光识
别
(MNLA)
激光识别
(FMLA)
激光识别
（MNLA）
激光识别
（FMLA）
最
小
0.2mm 0.3mm 0.2mm 0.3mm
0.2mm 0.3mm
元件高度
最
大
12mm 20mm 25mm
最
小
0.6×
0.3mm
1.0×0.5mm
0.6×
0.3mm
1.0×0.5mm
0.6×0.3mm 1.0×0.5mm
纵×横
最
大
20×20mm 或
26.5×11mm
33.5×33.5mm
或
对角线长 47mm
20×20mm
或
26.5×11mm
33.5×33.5mm
或
对角线长 47mm
20×20mm 或
26.5×11mm
33.5×33.5mm
或
对角线长 47mm
引脚间距
最
小
0.65mm 0.65mm 0.65mm 0.65mm
0.65mm 0.65mm
球间距
最
小
1.0mm 1.0mm 1.0mm 1.0mm
1.0mm 1.0mm
□对10mm以下的元件，可进行4个吸嘴同时吸取。
□如果超过10mm，可进行2个吸嘴(跳过一个，1号3号或2号4号吸嘴)同时吸取。
注意 :
(2) 适用元件的尺寸(图像识别时)
·
KE-2060
表1- 5
项目 部分识别 分割识别 引脚间距 球面间距 球径
反
射
最小 3×3mm
最大 50×50mm
最大 50×150mm
(１×3 分割时)
最大 74×74mm
(2×2 分割时)
最小 1.0mm
最大 3.0mm
最小φ0.4mm
最大φ1.0mm
标准 VCS
(视野范围：
54mm)
透
过
最小 3×3mm
最大 50×35mm
最大 50×120mm
(１×3 分割时)
最小 0.38mm
最大 2.54mm
－ －
反
射
最小 3×3mm
最大 24×24mm
最大 24×72mm
(１×3 分割时)
最大 48×48mm
(2×2 分割时)
最小 0.25mm
最大 2.0mm
最小φ0.1mm
最大φ0.63mm
选项
VCS-１
(视野范围：
27mm) 透
过
最小 3×3mm
最大 24×24mm
－
最小 0.2mm
最大 2.54mm
－ －
1-11
第 1 章 设备概要 Rev00

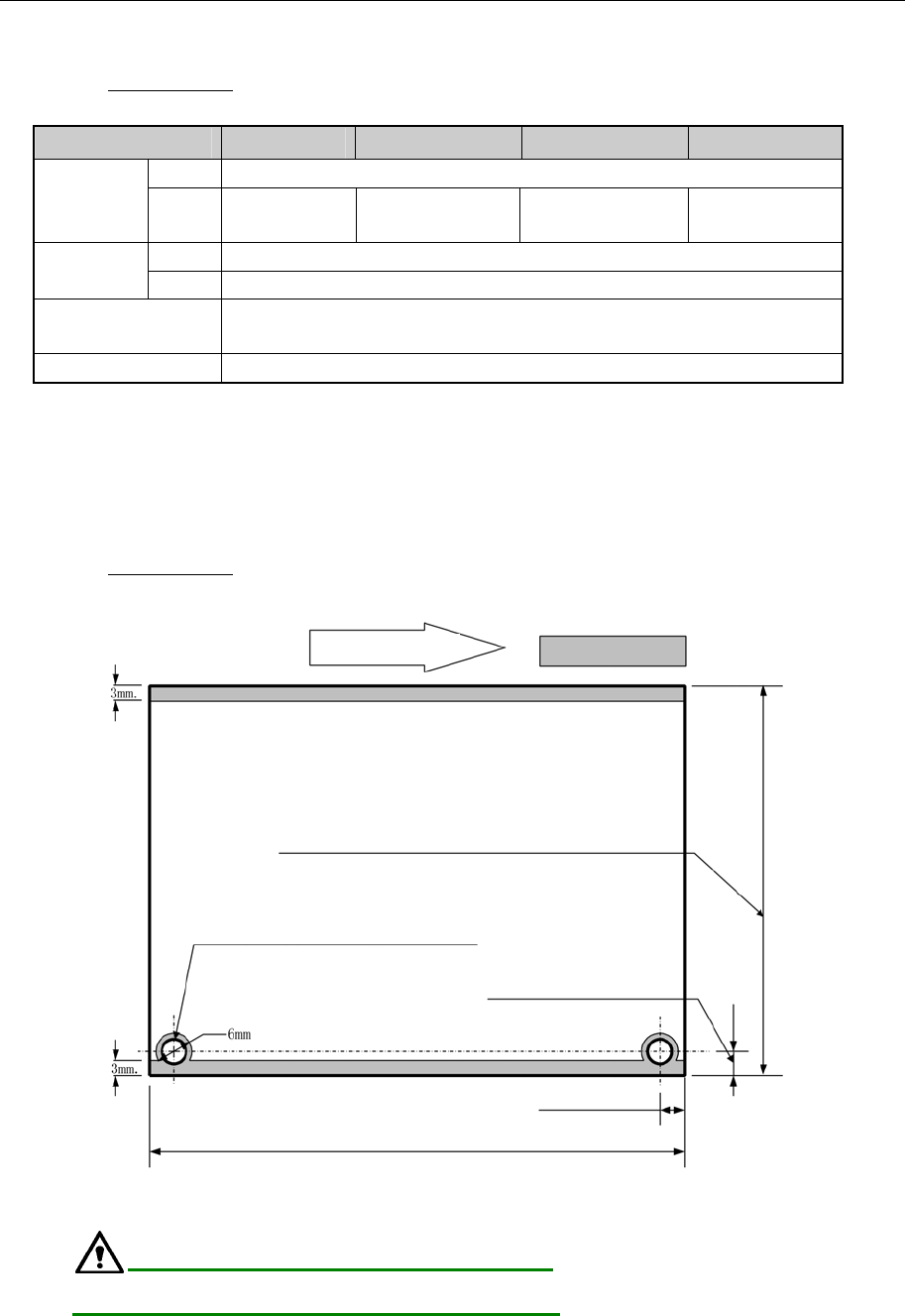

1-4-4 打印基板规格
1． 基板条件
·KE-2050/2060
机型 M 基板规格 L 基板规格 L-Wide(可选项) E-基板规格
注1
最小 (X)50mm×(Y)30mm
注2
基板尺寸
最大
(X)330mm×
(Y)250mm
(X)410mm×
(Y)360mm
(X)510mm×
(Y)360mm
(X)510mm×
(Y)460mm
最小 0.4mm
基板厚度
最大 4.0mm
翘曲允许值
每 50mm 允许在 0.2mm 以下。上翘，下翘的总和在 1mm 以下
(根据 JIS B 8461)
基板材质 纸酚、环氧玻璃
(X)：基板传送方向 (Y)：与基板传送垂直的方向
(注1)：E-基板规格仅限KE-2060E。
(注2)：配备有可选项的自动基板宽度调节时，最小基板尺寸为(X)50mm×(Y)50mm 。
2． 基板限制条件
·KE-2050/2060
(1) 不可贴片的范围
传送轨固定侧
[KE-2060M ] 50～330mm
[KE-2060L ] 50～410mm
[KE-2060LW] 50～510mm
[KE-2060E] 50～510mm
标准 5±0.1mm(注)
5±0.1mm
特注 5～7mm(出厂对应)
标准φ4 mm、选项φ2.5～φ4 mm
+0.1
0
+0.1
0
[KE-2060M] 30～250 (基板宽度自动调整时 50～250mm)
[KE-2060L] 30～360 (基板宽度自动调整时 50～360mm)
[KE-2060LW] 30～360 (基板宽度自动调整时 50～360mm)
[KE-2060E] 30～460 （基板宽度自动调整时 50～460mm）
不可贴片范围
基板传送方向
图1- 8 基板上底面不可贴片的范围
出厂时的尺寸
注意
1-12
第 1 章 设备概要 Rev00
(2) 支撑销不可设定的范围(基板下面图)
注意
■
■
■
传送导轨固定侧
0～90mm(M 基板规格、前面基准)
0～50mm(M 基板规格、后面基准)
0～185mm(L, L-Wide 基板规格、前面基准)
0～145mm(L, L-Wide 基板规格、后面基准)
0～210mm（KE-2060E、仅限前面基准）
（运转）
22m
21m
39.5m
91m
34mm
■
17.5m
17.5m
25m
■
63.5m
22m
20m
7mm
■
4m
挡块设置位置
164mm(M
基板规格
)
244mm(L、L-wide、E 基板规格)
支撑销不可设置范围基板传送方向
M 基板规格
图1- 9 基板下底面不可贴片的范围
基板传送方向如为反向(向左)时，支撑销的设置附加范围与图左右对称。
(3) 贴片元件高度及基盘反面传送高度范围
元件
h1:尺寸请参照下表(表 1- 6 元件
高度规格
)
基板
最
大
基板背面
3 3
图1- 10 高度方向不可贴片的范围
表1- 6 元件高度规格
元件高度规格 h1：元件高度(mm)
SC 规格(KE-2050) 6
NC 规格(KE-2060) 12
HC 规格(KE-2060) 20
EC 规格(KE-2060E) 25
1-13
