第4章 生产程序制作 Rev00 4-4-2 优化的执行 4-4-2-1 优化的执行 1) 在优化条件设定画面中，按下“执行”按钮，开始优化处理。 2) 显示“优化执行选项确认画面” 。 单击“确定”后，进行优化。 4-4-2-2 文件保存 新建程序时，从优化条件设定画面中单击“执行”按钮， 显示“另存为”画面。请指定文件 名并进行保存。 ① 指定保存目的地 “驱动器”和“目录”。 ②输入文件名，单击「保存」。 4-96
第4章 生产程序制作 Rev00
③ 考虑元件种类、元件高度
相对于制作密集元件贴片(邻接贴片)的程序，设定已自动考虑元件高度的元件层。
通过选中该选项，按下列顺序进行贴片。
<考虑了元件种类、元件高度的贴片>
贴片顺序②
贴片顺序③
贴片顺序①
<贴片的优先顺序与元件种类、元件高度的关系>
优先顺序 元件高度(mm)
1 0 < t ≦ 5.5
2 5.5 < t ≦ 12.0
3 12.0 < t
4 铝电解电容器
<层的优先顺序>
各层的相互关系如下。
优先顺序 层种类
1 贴片层
2 元件层
3 元件种类·高度层
未在“操作选项”/“生产(临时停止)”中选中“元件用完时临时停止”
时，如果生产中因元件用完等无法贴片，则将忽略该元件并继续进行贴片。
该元件将在补满后重新开始时被最后贴片。此时，考虑到元件高度的生产
条件有可能会破坏。因此，在选择了
“考虑元件种类、元件高度”
时，推
荐选择操作选项中的“元件用尽时暂停”。
④ 从小编号吸嘴对象元件开始贴片：选中后，即成为从使用小编号吸嘴的元件开始优先贴片的
优化。
⑤ 将基板的中心作为贴片峰值点配置送料器：指定作为送料器配置基准的贴片峰值点的计算方
法。选中时，将基板的中心作为贴片峰值点配置送料器，在“送料器配置选项”的“贴片峰
值点”中的设置为无效。
4-95
第4章 生产程序制作 Rev00
4-4-2 优化的执行
4-4-2-1 优化的执行
1) 在优化条件设定画面中，按下“执行”按钮，开始优化处理。
2) 显示“优化执行选项确认画面”。
单击“确定”后，进行优化。
4-4-2-2 文件保存
新建程序时，从优化条件设定画面中单击“执行”按钮，显示“另存为”画面。请指定文件
名并进行保存。
① 指定保存目的地
“驱动器”和“目录”。
②输入文件名，单击「保存」。
4-96
第4章 生产程序制作 Rev00

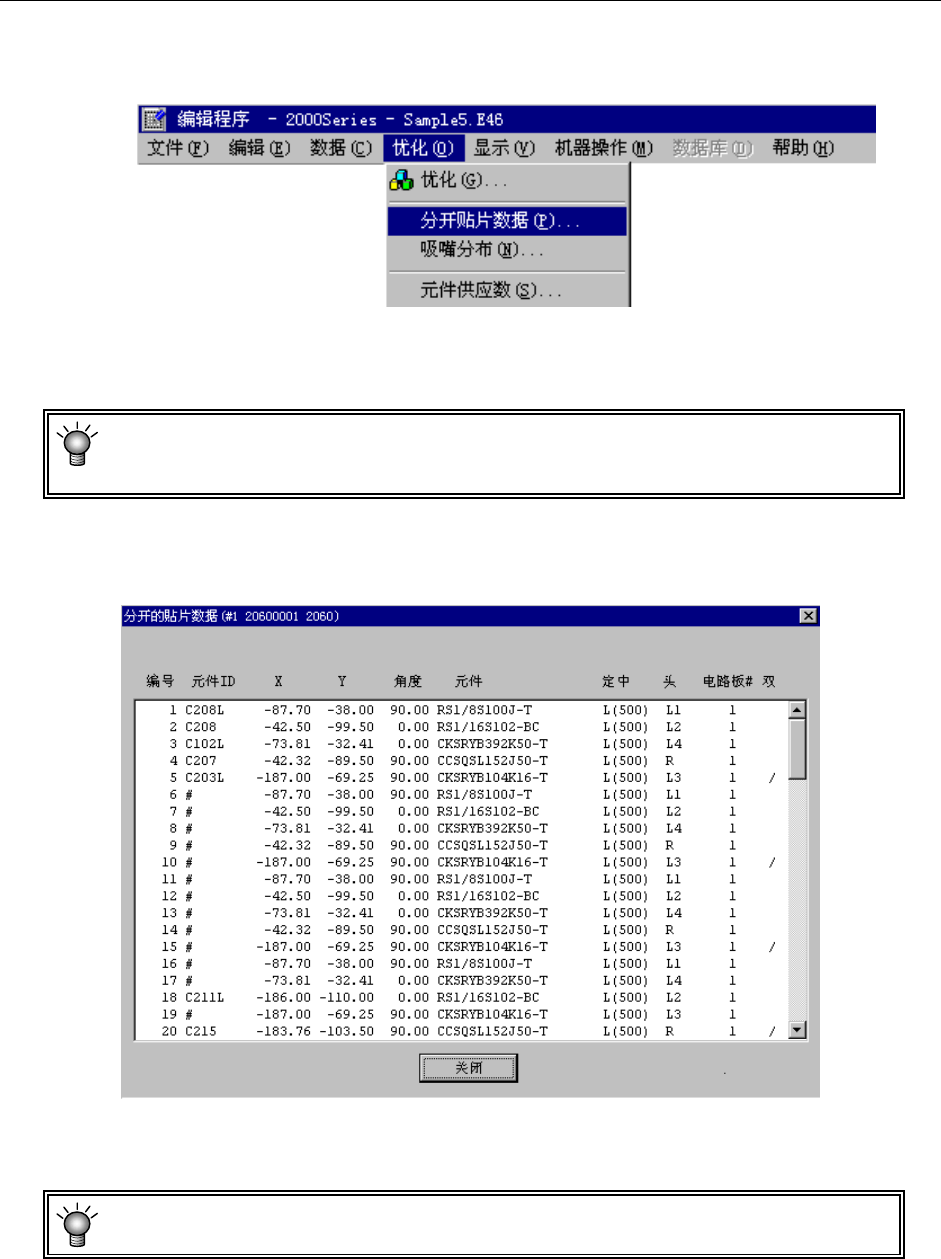

4-4-2-3 分开贴片数据的确认
通过优化，显示已分配的贴片数据。
请从菜单中选择“优化”/“分开贴片数据”，点击2050或2060。
图 4-4- 5分开贴片数据菜单的选择
● 本菜单在未进行优化时(分配文件不存在)，或在优化后变更了过生产程序时，无法
选择。
显示如下的分开贴片数据画面。
图 4-4- 6分开贴片数据显示例
“配对与”标记“/”，表示在 1 次吸取贴片的周期动作中被配对数据的区分。
4-97
