第2章 生产 Rev00 2-8-3 生产开始 指定生产条件，按下操作面板的<START>开关。 开始生产，显示生产状态画面。 如果在按下<START>开关时原点定位尚未完成，请按下<HOME>键进行原点定位后，再次按下<S TART>开关。 注意 按下<START>开关，贴片头立即移动，开始生产。 为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠近装置。 在…
第2章 生产 Rev00
3) 空打

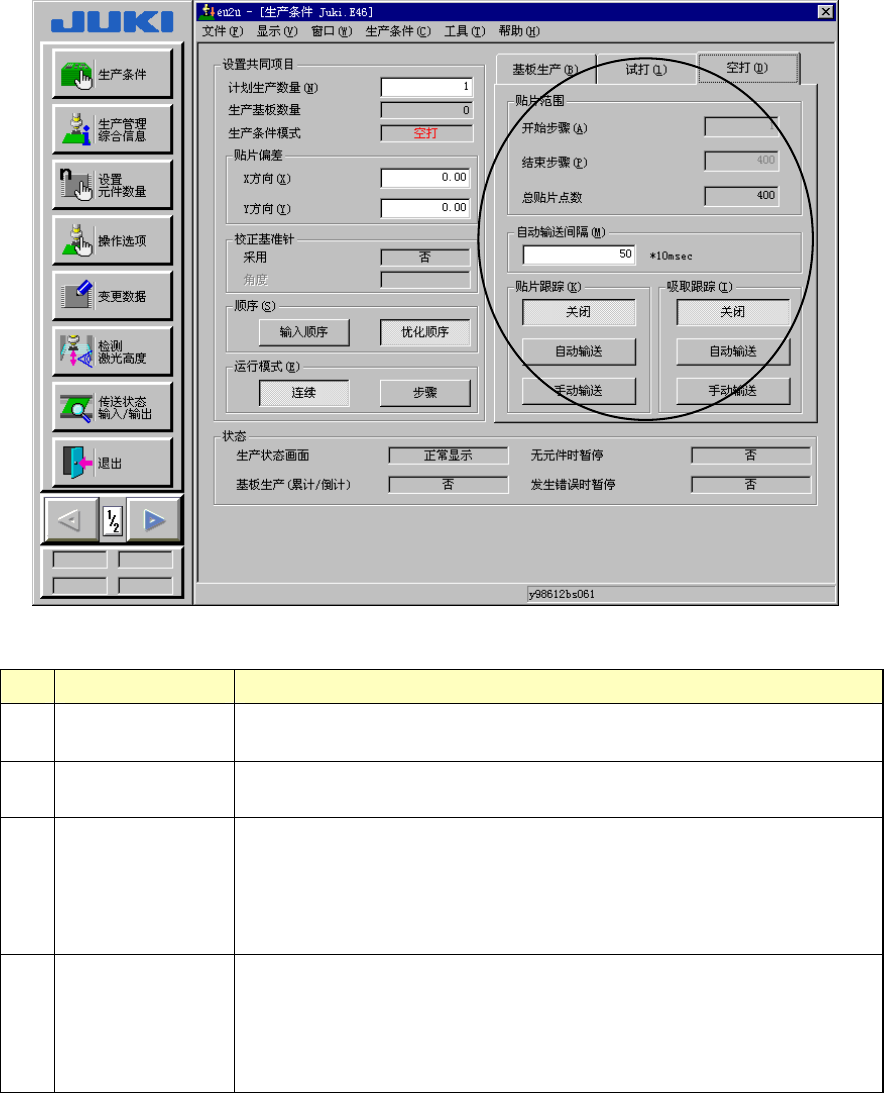

图 2- 23设定空打条件
No. 项目 内容
１ 贴片范围
(步骤号)
需限定贴片范围时，请输入开始步骤号和结束步骤号。在总贴片点数
项中显示每 1 电路中的总贴片步骤号。仅能指定输入顺序。
２ 自动传送间隔 自动传送跟踪时，请设定在停止位置上的停止时间。
以 10msec(0.01 秒)为“1”个单位。
３ 贴片摄象机跟踪 空打基板后，对是否利用摄象机进行贴片点的跟踪，以及跟踪时是自
动传送还是手动传送进行设定。
·不进行：不跟踪。
·自动传送：自动对贴片点进行跟踪。
·手动传送：停止在贴片点，在操作人员输入后，移动到下一贴片点。
４ 吸取摄象机跟踪 空打基板前，对是否利用摄象机进行吸取点的跟踪，以及追踪时是自
动传送还是手动传送进行设定。
·不进行：不追踪。
·自动传送：自动对吸取点进行跟踪。
·手动传送：停止在吸取点，在操作人员输入后，移动到下一贴片点。
2-28
第2章 生产 Rev00
2-8-3 生产开始
指定生产条件，按下操作面板的<START>开关。
开始生产，显示生产状态画面。
如果在按下<START>开关时原点定位尚未完成，请按下<HOME>键进行原点定位后，再次按下<S
TART>开关。
注意
按下<START>开关，贴片头立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠近装置。
在按下<START>开关前，请务必确认装置内部无人作业。
在按下<START>开关前，请确认装置附近没有会受到人身伤害的人。
在按下<START>开关前，请确认装置内部没有安装、安放会妨碍装置运行的物体(调
整工具等)。
注意
如果从未进行过送料器台架识别(在返回原点后，或升起、降下台架后)，则在移动吸
取位置前，自动进行送料器台架识别。此时，由于贴片头会横跨供给装置的上方，因
此请勿将手、脸等靠近或伸入装置中。
2-29
第2章 生产 Rev00
2-8-3-1 生产状态
按下<START>开关,生产开始后，画面中显示生产状态。
画面显示根据“工具”/“操作选项”的“生产(显示)”标签的设定(是否选中“用大号字体
显示生产基板的数量”)而不同。(参见5-2 操作选项)
◇ 通常的生产状态显示画面
图 2- 24生产状态显示画面
◇ 当在操作选项的“生产(显示)”标签中选中“用大号字体显示生产基板数量”项时。
图 2- 25生产状态显示画面(放大显示)
2-30
