第 5 章 其它功能 Rev00
5-4-4-12 基板传送
设置基板传送时的条件。
选择基板传送，图5- 34基板传送设置画面的基板传送设置画面。

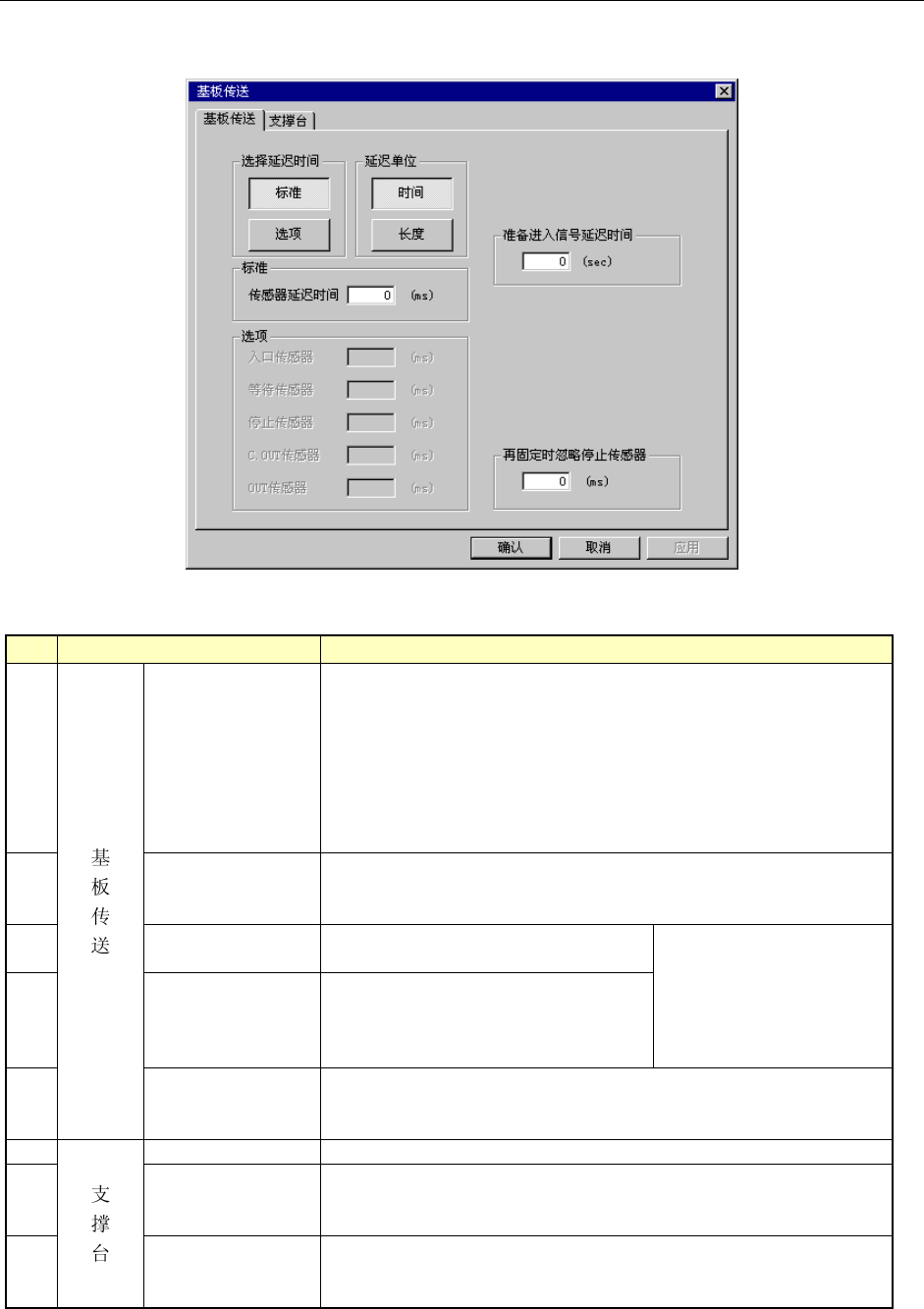

图 5- 34基板传送设置画面
No. 项目 设置内容
1
延迟时间的选择
选择是一致还是个别设置传送的各传感器的延迟时间。若选择则
按钮成为凹状态。
·标准：各传感器采用相同的延迟时间
·可选：各传感器可设置为不同的延迟时间
若选择“标准”，则以下的“标准”传感器延迟时间为有效，若选择
“可选”，则“可选”的各传感器设置的延迟时间有效。
２
延迟的单位
从时间(ms：1/1000 秒)和长度(mm)中选择基板传送传感器延迟的设
定值的单位。
选择后，按钮成为凹状态。
３
传感器延迟时间
当用“延迟时间选择”选择了“标准”
时，设置延迟时间或长度。
４
可选
用“延迟时间选择”选择了“可选”时，
分别设置 IN 传感器、WAIT 传感器、STOP
传感器、C.OUT 传感器、OUT 传感器的
延迟时间或长度。
可设置的值为
0～2500(ms)、
0～1000(mm)。
５ 重新夹紧时的
STOP 传感器 OFF
因送料器悬浮等导致生产异常停止后重新生产时，不除去基板而
重新夹紧(翻转后夹紧)时的延迟时间。
可设置的值为 0～5000(ms)、0～200(mm)。
6 基板下限 “基板数据”的“内面高度”的初始值。(单位为 mm)
7
下降加速度
从“ 高 ”、“中”、“低”的３种速度中选择支撑台下降时的加速度。
(默认值为“高”)
若因焊锡的粘度低等原因而导致元件易动，请设置为“中”或“低”。
8
压入量
输入支撑台上升时的偏移值(0～5mm)。
按已设置的值，支撑销将基板向上压入。
(默认值：0.5mm)
5-58
第 5 章 其它功能 Rev00
5-4-4-13 真空台
进行基板夹紧时的各真空设置。
若选择真空台，则显示如下图的真空台设置画面。

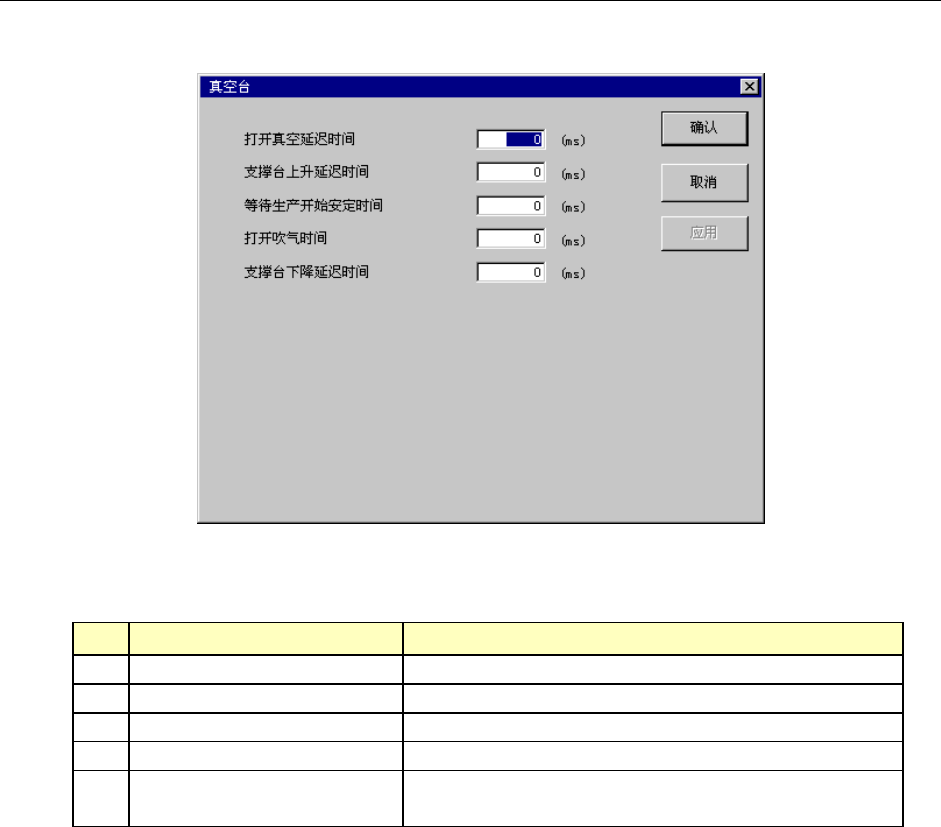

图 5- 35真空台设置画面
1) 设置项目
No. 项目 设置内容
1 真空 ON 的延迟时间 夹紧时从 STOP 传感器 ON 到真空 ON 开始的时间
2 支撑台上升的延迟时间 夹紧时，从真空 ON 开始到支撑台面上升开始的时间
3 生产开始稳定的等待时间 夹紧时，真空传感器 ON 探测时间
4 喷吹 ON 的时间 解除夹紧时，喷吹 ON 时间
5 支撑台面下降延迟时间
解除夹紧时，从检测到真空传感器 OFF 到支撑台面开
始下降间的时间
2) 设置方法
· 请直接从键盘输入(单位为ms可设置的值为0～1000)。
· 默认值均为0ms。
5-59
第 5 章 其它功能 Rev00
5-4-4-14 信号灯
可设置各画面以及各运行时信号灯的点亮状态。
选择信号灯，则显示下图的信号灯设置画面。

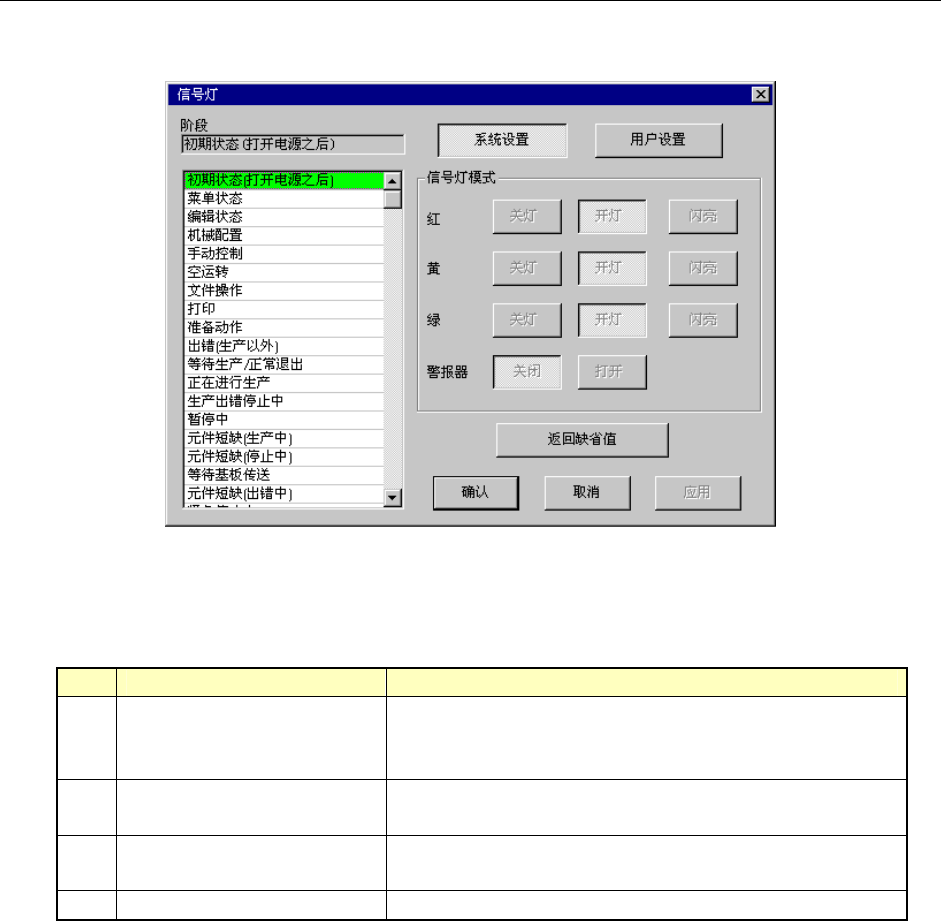

图 5- 36信号灯设置的对话框画面
1) 设置项目
No. 项目 设置内容
1 系统设置、用户设置
· 系统设置：机器固有的设置。可以参照系统初始值的
设置参数。(无法改变设置)
· 用户设置：可以改变信号灯式样。
2
信号灯样式
(红、黄、绿)
设置各操作阶段的信号灯的点亮式样。
3
信号灯样式
(蜂鸣器)
※注
设置各操作阶段的蜂鸣器 ON/OFF。
4 系统初始值 将用户设置内容统一为系统设置。
※注： 信号灯的蜂鸣器为可选。使用不带蜂鸣器的信号灯时，请务必将蜂鸣器设为OFF。当
蜂鸣器鸣叫时，按任意面板上的开关，如<START>开关或<STOP>开关，则停止鸣叫。
为停止蜂鸣器而按下的开关，只能停止蜂鸣器的鸣叫，对原来的开关功能不起作用。
2) 设置方法
根据画面左侧的一览表，选择要设置的动作(步骤)，指定信号灯样式(选择后，按钮变为凹状
态)。
5-60
