第4章 生产程序制作 Rev00 例 2) 非矩阵电路板的数据输入例 以下所示为基板位置基准与电路原点设为同一坐标时“电路配置”例。 以左下方的电路为基准电路， 将电路左下方的角定为基板位置基准(=电路原点)时(电路间间 距以外的各距离与“例1矩阵电路板”相同)。 各项目的值如下图所示。 “电路配置”变为右图的值。 中输入从基板坐标原点到电路原点的距离以 作为“电路配置”的 X，Y 值。 30 电路原点 基准电路 20 50 25 50…
第4章 生产程序制作 Rev00
⑦ 坏板标记位置
输入从电路原点(电路位置基准)到基准电路的坏板标记中心位置的距离。
<坏板标记的使用方法与传送方向>
i) 在基板数据中输入坏板标记坐标。
ii) 传送基板前，在不良电路的坏板标记
坐标处打上坏板标记。
iii) 生产前，坏板标记传感器将读取各
电路的坏板标记，以省略对标记已
被识别的电路的贴片。
b
a
坏板标记坐标
电路原点
在上述情况时，输入X=a，Y=b。
对于基板来说，坏板标记的颜色必须有明显的区别，并且其直径也应在 1.5mm 以上。
另外，如果使用坏板标记，则将延长识别标记所需部分的时间。
⑧ 基板高度、基板厚度、背面高度
请按照与单电路板相同的方法输入。
⑨ 电路配置
选择“尺寸设置”画面左下的“电路配置”标签后显示“电路配置”画面。
输入从基板位置基准到各电路原点的距离和角度。
X、Y的尺寸处输入，从基板位置基准起到所见的各电路原点为止的尺寸。
以基板数据的“尺寸设置画面”中指定的电路原点及贴片数据所示的贴片坐标所构成电路为0
°，各电路的角度，以逆时针旋转为＋，进行输入。
4-23
第4章 生产程序制作 Rev00
例 2) 非矩阵电路板的数据输入例
以下所示为基板位置基准与电路原点设为同一坐标时“电路配置”例。
以左下方的电路为基准电路，将电路左下方的角定为基板位置基准(=电路原点)时(电路间间
距以外的各距离与“例1矩阵电路板”相同)。

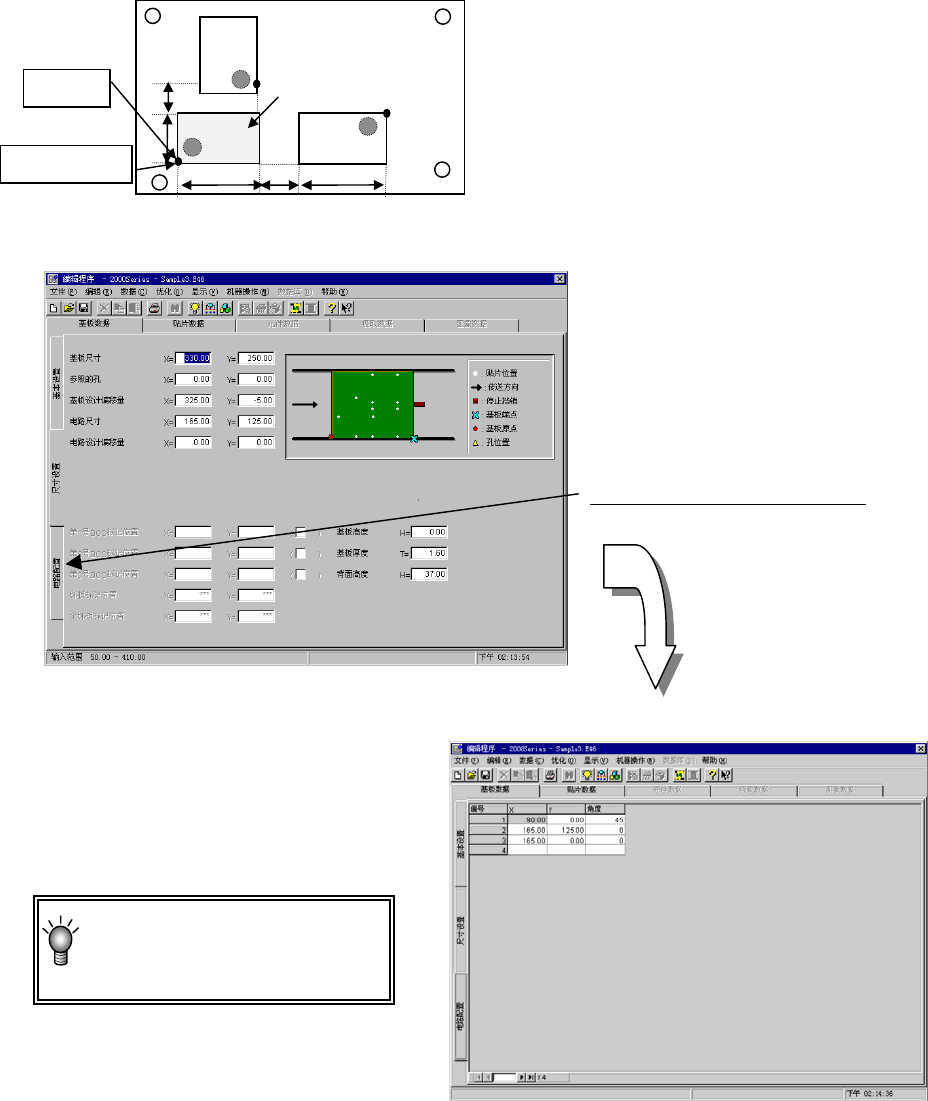

各项目的值如下图所示。
“电路配置”变为右图的值。
中输入从基板坐标原点到电路原点的距离以
作为“电路配置”的 X，Y 值。
30
电路原点
基准电路
20
50
25
50
②
①
③
基板位置基准
选择后显示“电路配置”画面。
多电路非矩阵最多可
制作的电路数为 200。
4-24
第4章 生产程序制作 Rev00
范围检查
数据切换（选择从[基板数据]到[贴片数据]，或从[贴片数据]到[元件数据]）时，
检查输入的 BOC 标记与坏板标记坐标是否在基板内(或电路内)或电路是否在基板内的
范围。

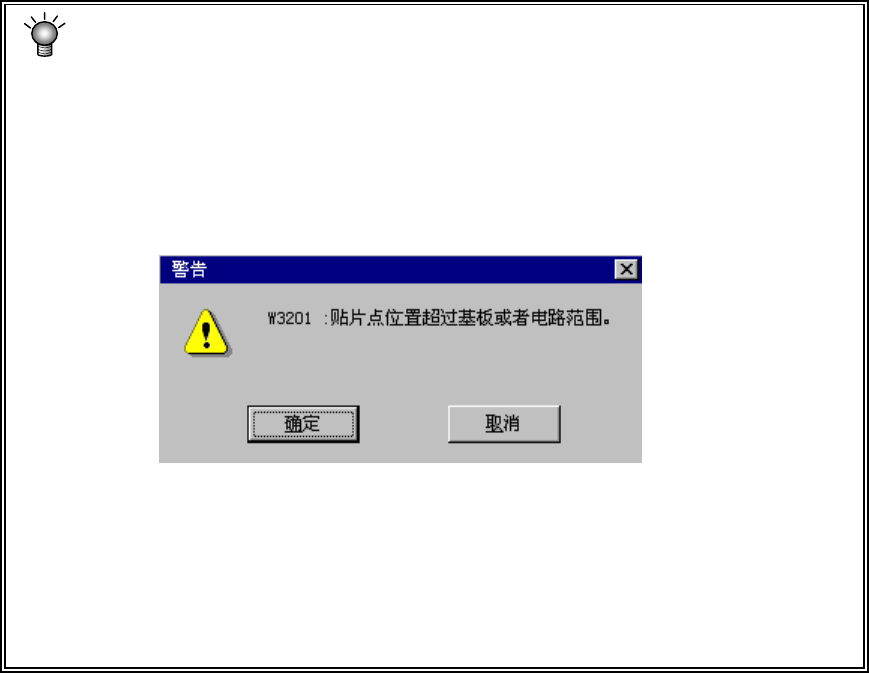

错误时出现下面警告信息。
●确定继续进行数据切换。
●退出中止数据切换。
※在出现上述警告信息的情况下，请重新检验[基板数据]或[贴片数据]的输入值。
（特别是定位孔基准、基板设计偏移量、首电路位置、电路设计偏移量、电路配置
的各坐标）
