第4章 生产程序制作 Rev00
④ 请选择标记的形状。
标记的形状将被自动判别。判别结果有误时，请用HOD的↑键、↓键(X、Y移动上下箭头键)
选择正确的标记。
[＊]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]ＰＲ
⑤ 请进行检测框的示教。
④ 完成的操作后，自动将大小为标记尺寸 1.5 倍的窗口移动到画面中心(默认窗口)。
想改变检测框时，按照与④相同的步骤进行。
按与刻度框同样的方式来设定检测框}
设定的方法与
刻度框相同。
完成调整后，按 ENTER 键。
4-114
第4章 生产程序制作 Rev00

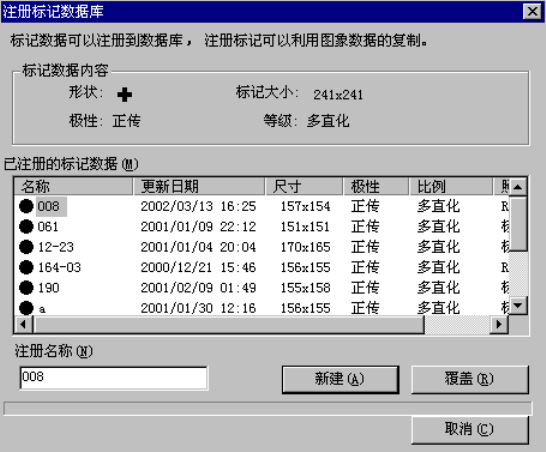

⑥ 示教结束后，显示是否登录到标记数据库的信息框
图 4-5- 19基板标记示教(2)
将示教数据新登录进标记数据库中时，请输入登录名称，然后按下<新建>按钮。
当对已经登录的失教数据进行替换时,请输入替换的名称，将光标移至登录区域想要替换的
数据所在的行，然后按下<覆盖>按钮。
不将示教数据登录到标记数据库中时，请按下<取消>按钮。
至此，以识别为目的的示教操作结束。
4-115
第4章 生产程序制作 Rev00
4-5-2-3-2 用户指定模板的示教
基板或电路上没有BOC标记时，可以将电路转折
※1
作为BOC标记进行登录。
※1：只要是可与其它基板图案区别的图案，都可使用(交织、配线等)。
请选择不会因基板不同而产生偏差的稳定图案。如有可能，最好将图案(范围)作为标记使用。
<步骤>
① 将光标移动到作为示教对象数据的标记位置。
但进行识别的示教时，需要预先输入标记的X、Y坐标。

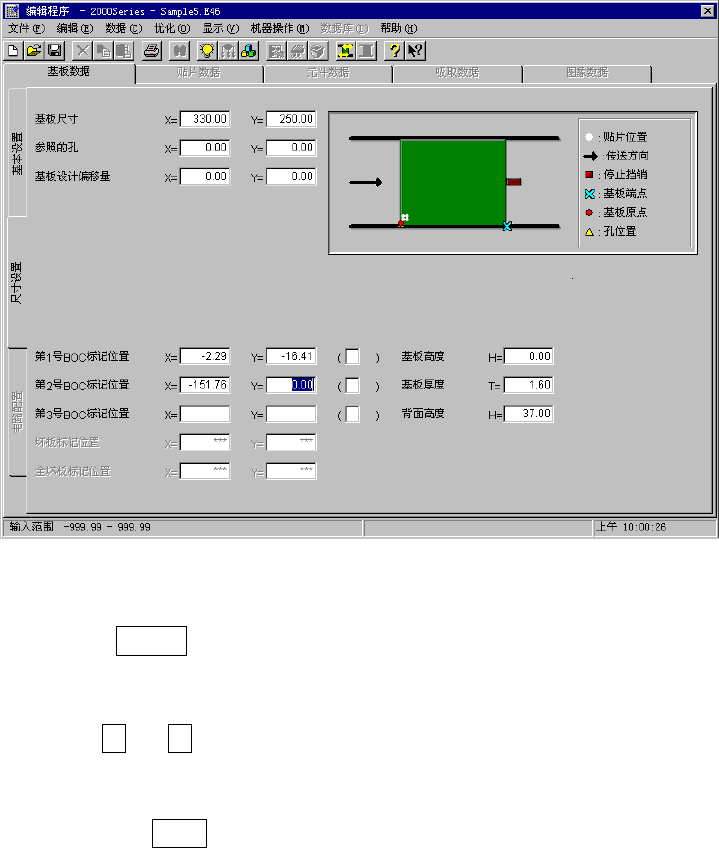

图 4-5- 20用户指定模板的示教
② 请按 HOD 的 CAMERA 键。
摄象机移动到标记的XY坐标处，监视器画面中显示示教对象(要记忆的)的图案。
自动获得标记周围的噪音隔离级别，并显示在监视器上。
使用HOD的↑键、↓键(XY移动上下箭头键)进行调整,使标记清晰可见且周围的噪音非常
小。
调整结束后请按ENTER键。
4-116
