第 5 章 其它功能 Rev00 5-4-4-10-2 可选使用 单元 选择“选项使用单元”标签，则显示如下图所示的“选项使用单元设置”画面。 图 5 - 29 选项使用单元设置画面 指定可选单元的使用/不使用。 万一单元发生故障时，通过在本项目中指定“不使用单元 ”，可以不变更生产程序数据而进 行吸取贴片。 5-53
第 5 章 其它功能 Rev00
5-4-4-10 使用单元
从标准或作为可选项使用单元而附带的功能中，指定要使用的功能。

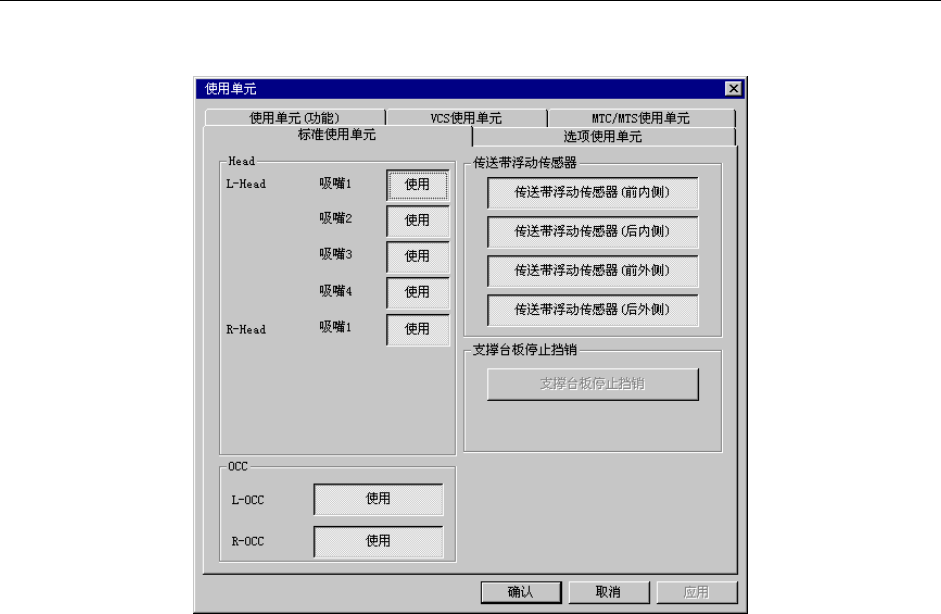

图 5- 28使用单元设置画面(显示例.KE-2060)
通过点击各标签，可以指定“标准使用单元”、“选项使用单元”、“使用单元(功能)”、
“VCS使用单元”、“MTC/MTS使用单元”。
5-4-4-10-1 标准使用单元
指定单元的使用/不使用。
万一单元发生故障时，在本项目中指定“不使用单元”，则可不变更生产程序数据而进行吸
取贴片。
按钮为凸状态时为不使用，凹状态时为使用。
· 将贴片头从不使用状态变为可使用状态时，进行各贴片头的返回原点。请根据画面的指示
进行返回原点。
· 将贴片头从使用状态变为不使用状态时，该贴片头自动上升，伺服OFF。当所有贴片头伺
服OFF时，必须手动将不使用的贴片头上升到顶住的位置，进行返回原点。此时，请根据
画面的指示进行。
5-52
第 5 章 其它功能 Rev00
5-4-4-10-2 可选使用单元

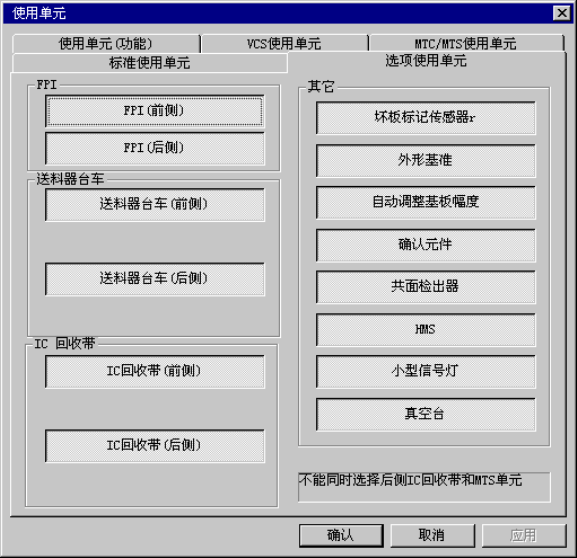

选择“选项使用单元”标签，则显示如下图所示的“选项使用单元设置”画面。
图 5- 29选项使用单元设置画面
指定可选单元的使用/不使用。
万一单元发生故障时，通过在本项目中指定“不使用单元”，可以不变更生产程序数据而进
行吸取贴片。
5-53
第 5 章 其它功能 Rev00
5-4-4-10-3 使用单元(功能)
设置“有”／“无”软件的使用。
选择“使用单元(功能)”标签，则显示如下图的使用单元(功能)设置画面。
在 MTC/MTS 使用单元中选择了 MTS 时，则为显示台标记识别“后方(MTS)”。
图 5- 30使用单元(功能)设置画面
●生产·优化时的操作
No. 单元 生产操作
１ 送料器悬浮立即停止
在 XY 移动中检测出传感器时，XY 的速度变低。
若在 XY 的移动之前检测出传感器，则确认是否重试传感器检测。
选择“重试”，则重新确认传感器。选择“取消”则退出生产。
２ 台标记识别 忽略台标记识别，进行生产。
３ SOT 检查台 不能在追踪菜单中指定 SOT 的方向检查。
４ 以主台为内侧(连续时)
以主台为前面(主机正面)。
·不依靠传送基准。
·优先进行“操作选项”→“使用单元”标签的交替设置。
禁止优化送
料器配置
优化时，“分割选项”的“吸取数据”固定为“分配自动选择”。
(参见 4-4-1-2-1 章)
５
禁止优化
功能
禁止优化吸
嘴配置
优化时，“分割选项”的“使用吸嘴”固定为“使用常设吸嘴”。
(参见 4-4-1-2-1 章)
6
VCS 识别重试
因不同的生产批量光泽程度有所差别，VCS 在识别引脚元件时，
即使有错误信息出现，亦不进行识别重试。
5-54
