第 5 章 其它功能 Rev00
5-2-2-6 生产时的检查选项设定(仅 KE-2060 可选择)
对共面(选项)进行设定。

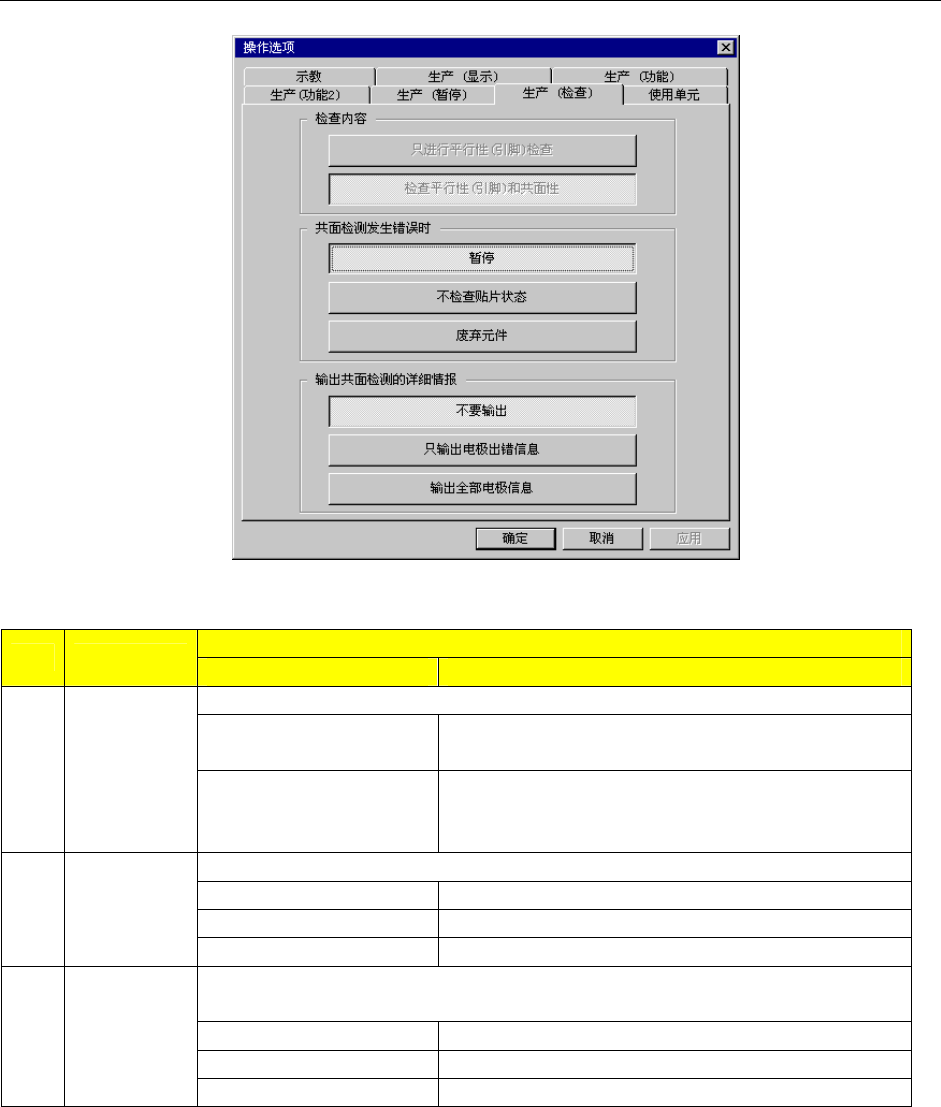

图 5- 11生产时的检查选项(显示例，KE-2060)
内容
序号 项目 1
项目 2 运行及详细内容
选择共线性的检查内容。
只进行共线性检查(引脚
悬浮)
对引脚所在各边单独实施引脚悬浮检查。
检查所有引脚的上下方向的弯曲。
１
检查内容
进行共线性检查和共面
检查(画面上的检查)
以共线性检查所获取的数据为依据。制成检查引脚
悬浮的基准面，并从该基准面对各引脚悬浮进行检
查。
选择共面检查结果为错的元件的处理方法。
暂停 如检查中出错，则暂停并在监视器上显示信息。
不检查，贴片元件 检查中即使出错，也不检查而执行贴片。
２
共面检查出
错时
废弃元件 废弃检查中出错的元件。
如共面检查中出错，选择是否输出错误内容(监控器或数据)。
“共面检查出错时”的设定，仅“暂停”时有效。
不输出 不输出错误的内容。
仅输出错误电极信息 仅输出出错的电极(引脚或球)。
３
输出共面的
详细信息
输出所有电极信息 出错后，输出所有电极。
5-33
第 5 章 其它功能 Rev00
5-2-2-7 使用单元的选项设定
在“元件数据”中，对每个元件逐一设定芯片站立检测、异元件检查、元件形态检查。
在该画面上，进行最根本的设定。
在此取消选择后，即使在“元件数据”中选择也将无效。

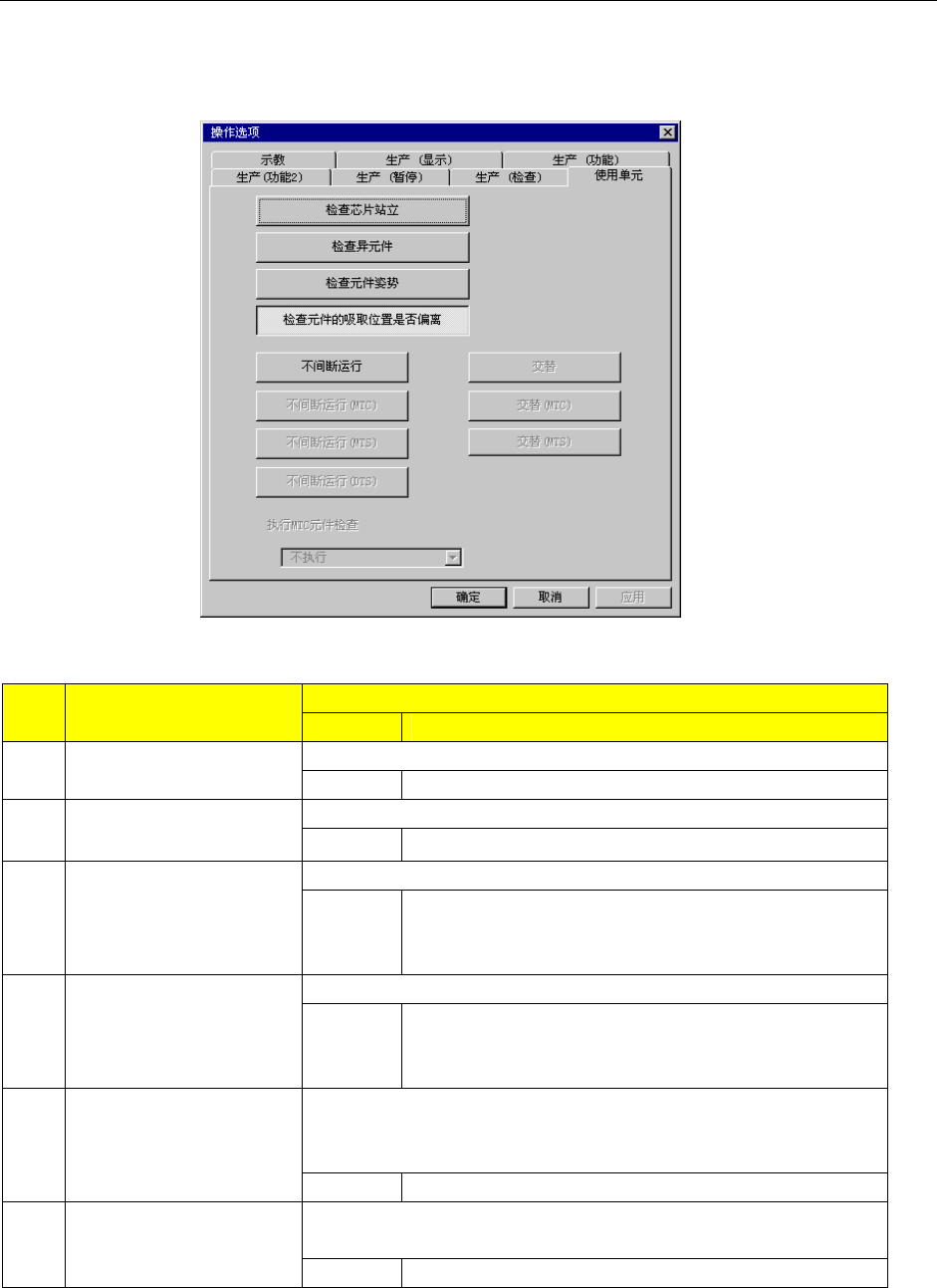

图 5- 12 使用单元选项(显示例，KE-2060)
内容
序号 项目
状态 运行及详细内容
设定执行元件数据的“芯片站立”检测。
１ 芯片站立检测
凹 元件数据的“芯片站立”有效。
设定元件数据的“异类元件检查功能”。
２ 异类元件检查
凹
元件数据的“异元件判定”有效。
设定执行元件状态检查功能。
３ 元件状态检查
凹
对元件数据的短边和长边的比率与测量结果的比率
进行比较，差值未控制在一定范围时，为元件状态
错误。
设定连续运行功能的执行。
４ 连续运行
凹
连续运行功能为有效。
· 程序编集中，如果前后对称地设置送料器，则可
执行连续运行。
连续运行为有效时，即可设定。
连续运行时设定执行备用生产模式功能。
(本项的选中状态，不取决于连续运行的有效／无效。)
５ 备用
凹 备用生产模式有效。
设定执行 MTC 连续运行功能。
(仅机器设置的使用单元中 MTC 选择为“TR6D”时本项目有效。)
６ 连续运行(MTC)
凹 连续运行功能有效。
5-34
第 5 章 其它功能 Rev00
连续运行(MTC)功能为有效时，即可设定。
设定执行 MTC 连续运行时的备用生产模式功能。
(本项目的选中状态，不取决于连续运行(MTC)的有效/无效。)
７ 备用(MTC)
凹 MTC 备用生产模式有效。
设定 MTS 连续运行功能的执行。
(仅机器设置的使用单元中 MTS 选择为“TR5D”时，本项目有效。)
８ 连续运行(MTS)
凹 连续运行功能有效。
连续运行(MTS)功能为有效时，即可设定。
设定 MTS 连续运行时备用生产模式功能的执行。
(本项目的选中状态，不依照连续运行(MTS)的有效或无效。)
９ 备用(MTS)
凹 MTS 备用生产模式有效。
设定执行 DTS 连续运行功能。
(仅机器设置的使用单元中 DTS 设定为“使用”时本项目有效。)
１０ 连续运行(DTS)
凹
连续运行功能有效。
●自动补充 DTS 元件数
※用连续运行模式进行生产时，按下
<SUPPLY>键进行元件补充，再次按下
<SUPPLY>键解除元件补充模式时，进行元
件补充侧的元件数自动为补满状态。
１１ 进行 MTC 元件的元件检测
设定 MTC 元件吸取时的元件检查。(“a”为默认值)
a.不进行： 不进行元件检测。
b.文件读取： 生产程序文件变更时，进行元件检测。
c.元件补给： 按下 MTC 的<SUPPLY>键，元件补给结束
时，进行元件检测。
· 选择“文件读取”或“元件补给”，吸取已补满的 MTC 托
盘的元件时，按照 MTC 内的 HMS 检测托盘上有元件用尽，
从有元件的位置开始吸取。
· 如选择“不进行”，则补满后，必须从托盘的元件前沿位
置开始吸取。
· (仅机器设置的使用单元中 MTC 选择为“TR6D”时本项
目有效。
5-35
