第4章 生产程序制作 Rev00 4-5-2-3 标记的示教 对识别标记用的信息进行示教。 为识别标记，需要标记的极性(黑白区别)、标记的大小、标记的形状、阈值(为区别周围与标 记的明亮度判断基准值)、检测框的大小等5种信息。 4-5-2-3-1 基板标记的示教 <步骤> ① 将光标移动到成为示教对象的数据的标记位置。 但进行识别的示教时，需预先输入标记的 X、Y 坐标。 图 4-5- 15基板标记示教(1) ② 请按 HO…
第4章 生产程序制作 Rev00

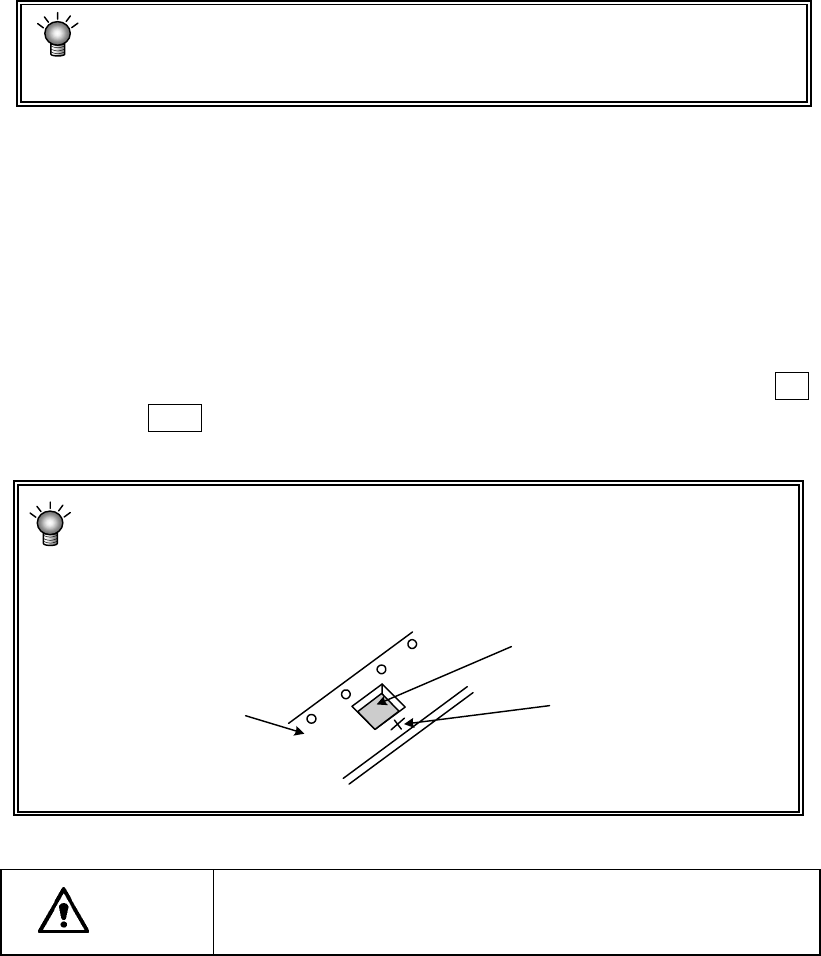

③ 边看监视器，边按“移动键”，将十字光标对准坐标中心。
此时，移动装置，画面上显示的数值(坐标值等)将发生变化。
此外，移动的装置到达移动界限时，发出报错声，通知操作人员无法移动。
每按 1 次“移动键”，移动 0.01mm。选择正中的“FAST”后，每按 1 次“移动
键”，移动 0.03mm。如按住不放，则移动更快。可在 LCD 画面上确认移动状态
数值。
④ 请按“ENTER”键，获取已示教的坐标数据。
4-5-2-2-3 Z 轴的示教
示教高度。
进行Z轴的示教时，能够选择的装置仅为贴片头和HMS。
如果用HMS进行示教，用摄象机进行XY轴的示教后，将其移动至测量位置，按装置的HMS键开
始示教，然后按ENTER键确定示教的值。
使用 HMS 进行示教时，因被测量元件的上底面(测量面)的表面状况(光泽、表面
粗糙程度),有时会导致激光散射，从而无法测定。
此时，请如下图所示将激光移动到带料托架上，代用该点进行 Z 轴的示教。
测定点
带料托架
元件
注意
为了避免人身伤害，在 HOD 运行过程中，切勿将手放入装置
内部，也不要将脸和头靠近装置。
4-110
第4章 生产程序制作 Rev00
4-5-2-3 标记的示教
对识别标记用的信息进行示教。
为识别标记，需要标记的极性(黑白区别)、标记的大小、标记的形状、阈值(为区别周围与标
记的明亮度判断基准值)、检测框的大小等5种信息。
4-5-2-3-1 基板标记的示教
<步骤>
① 将光标移动到成为示教对象的数据的标记位置。
但进行识别的示教时，需预先输入标记的 X、Y 坐标。
图 4-5- 15基板标记示教(1)
② 请按 HOD 的 CAMERA 键。
●打开安全盖，显示如下的画面。
图 4-5- 16确认画面
4-111
第4章 生产程序制作 Rev00
按继续键则继续进行示教，摄象机移动到标记的XY坐标，在监视画面上显示出示教对象(要记
忆的)的图案。
※当监视器画面上没有想示教的图案时，请确认输入的坐标是否正确。
※对于陶瓷基板标记(标记为白色)，确认后请再次按下“CAMERA”。在此按摄象机键，
可切换极性。
③ 请设定检测框。
按照上面、左面、下面及右面的顺序，利用上下左右箭头键(使用 FAST 键改变检测框的移
动速度)来调整、输入检测框。
此时，将自动识别标记，并获的校正所需的数据。
显示摄象机图形和长方形的框。
首先设定上面及左面的刻度框。
请调整至与标记的上面及左面一致。
调整完成后按 ENTER 键。
同样的，设定下面及右面的刻度框。
调整完成后按 ENTER 键。
自动获得标记周围的噪音隔离级别，并显示在监视器上。
使用HOD的↑键、↓键(XY移动上下箭头键)进行调整,使标记清晰可见且周围的噪音非常小。
调整结束后请按ENTER键。
