第3章 保养 Rev00 3-2-2 配管及接头 请确认无空气泄漏。 确认空气泄漏 右侧面深处 销阀 图 3- 3空气阀 3-2-3 各单元气缸 接通主体的电源后，请选择“手动控制”项，进行动作确认。 3-3
第3章 保养 Rev00
3-2 各部分的检修
3-2-1 气压
用压力表确认为0.49MPa。
当压力值偏离0.44MPa～0.54MPa时，请确认工厂内是否有空气泄漏，如果没有异常，请按照
以下步骤重新调整压力。
<主压力设定步骤>
1) 打开旋钮①。
①
开放状态 闭合状态

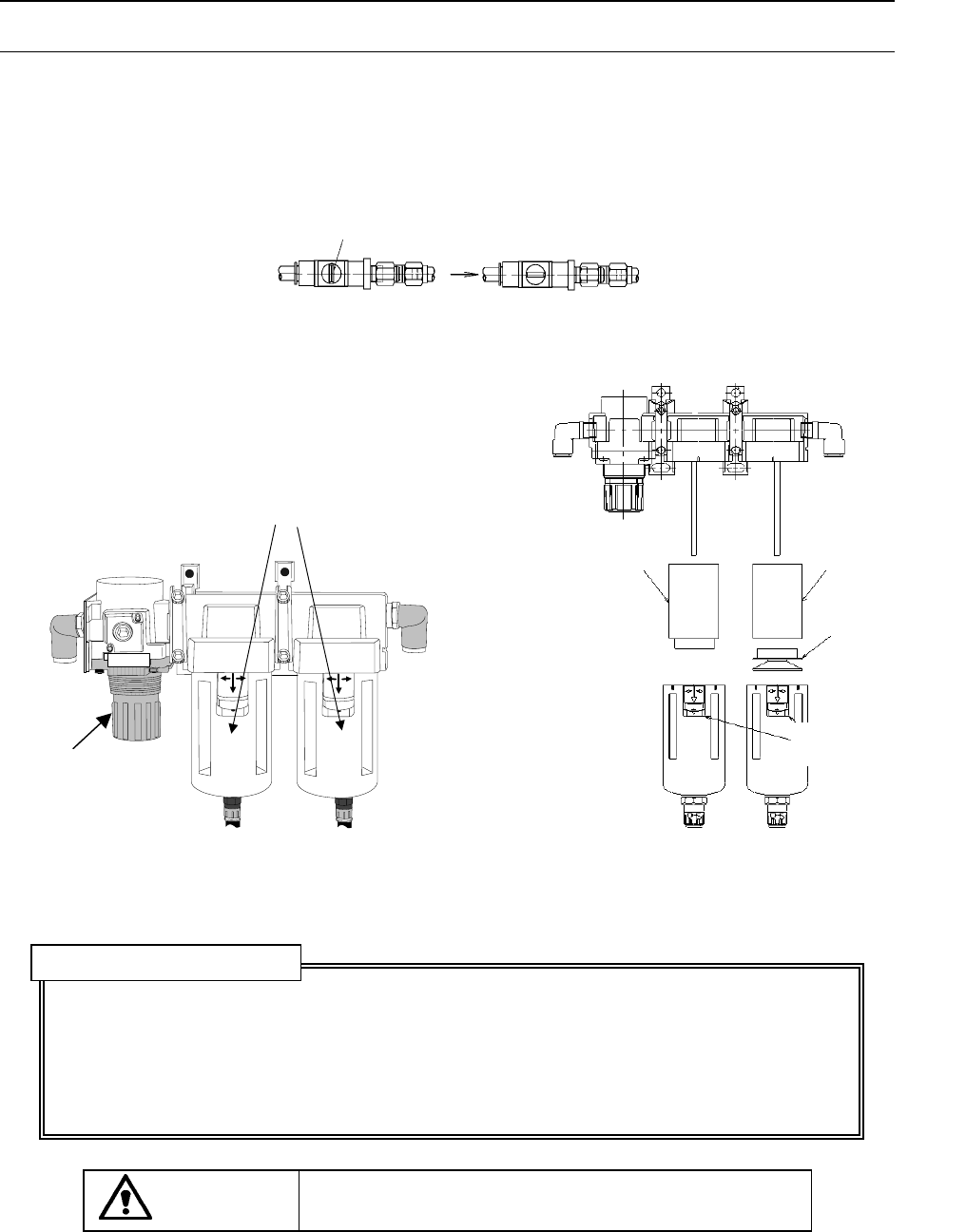

2) 向下拉“调节器手柄②”，并通过旋转将所使用的空气压力调整为 0.49MPa。
排水管
过滤器元件 B
(PF901006000)
过滤器元件 A
(PF901002000)
树脂元件
滑动部
②
图 3- 1 排水管与调节器 图 3- 2过滤器元件
※ 请除去与排水管相连的瓶中的油和水。(自动排水型)
1) 更换周期的大致标准：每2年更换一次，或当压力下降至0.1MPa(1kgf/cm
2
)左右时更换。
2) 更换方法
① 降下滑动部分的同时，将主体向左右任意一侧旋转45度，然后向下抽出。
② 拆卸过滤器元件B时，将固定过滤器元件B的树脂元件向左旋转，
对于过滤器元件 A，请将过滤器元件 A 本身向左旋转后拆下。
③ 安装时请按相反的步骤进行。
※过滤器元件的检修、更换
注意
在开始作业前，请关闭销阀的旋纽①。
3-2
第3章 保养 Rev00
3-2-2 配管及接头
请确认无空气泄漏。

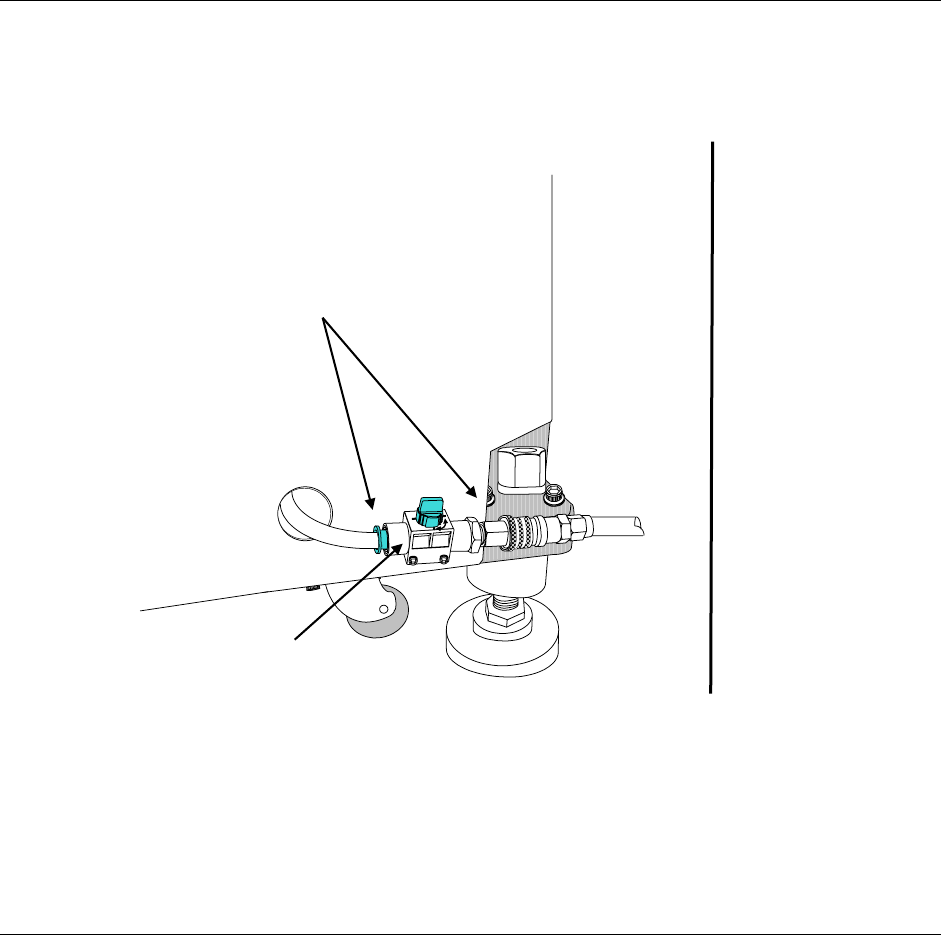

确认空气泄漏
右侧面深处
销阀
图 3- 3空气阀
3-2-3 各单元气缸
接通主体的电源后，请选择“手动控制”项，进行动作确认。
3-3
第3章 保养 Rev00
3-2-4 空气过滤器(贴片头)
3-2-4-1 MNLA 贴片头

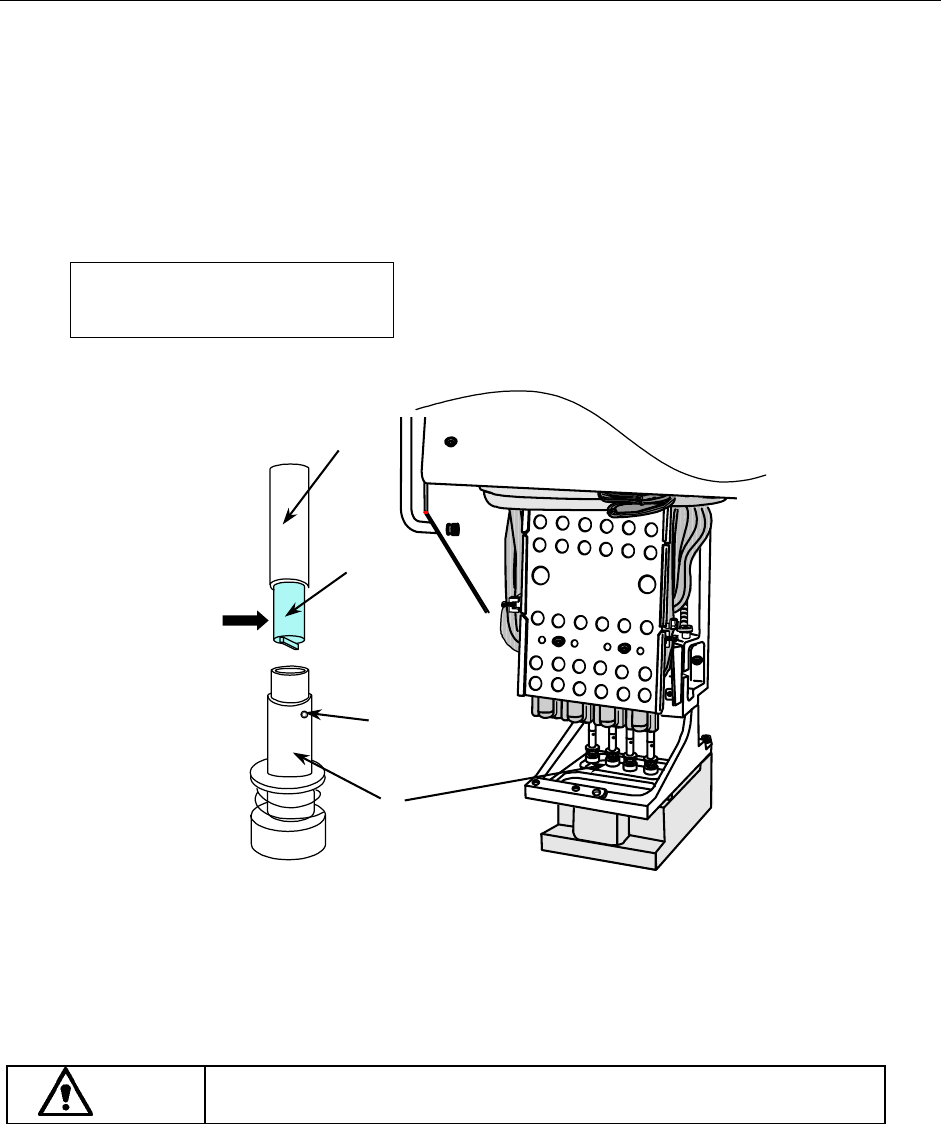

1. 松开“吸嘴外轴承③”的“固定螺丝②”，从“Z 滑动轴①”中拔出。
2. 检查过滤器④是否有脏污。
3. 如果有脏污等，从“Z 滑动轴①”中更换“过滤器④”。
4. 将“吸嘴外轴③”插入“Z 滑动轴①”中，用“固定螺丝②”固定牢固。
过滤器④ 型号：E3052729000
①
②
④
③
图 3- 4 MNLA 贴片头
危险
为防止因意外启动而引发事故，请在切断电源后进行更换作业。
3-4
