第 5 章 其它功能 Rev00
5-4-4-10-4 VCS 使用单元(仅限于 KE-2060)

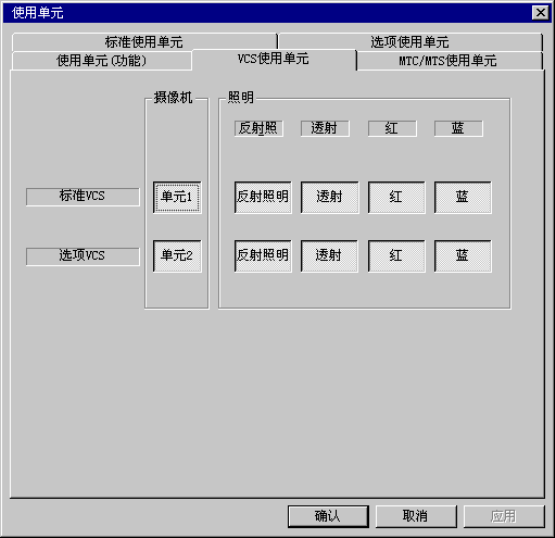

选择“VCS使用单元”标签，则显示如下图所示的VCS使用单元设置画面。
图 5- 31 VCS 使用单元设置画面
当VCS单元发生故障时，在本项目中指定“不使用的单元”，可以不变更生产程序数据而进行
吸取贴片。
※VCS识别元件的贴片被跳过。
5-55
第 5 章 其它功能 Rev00
5-4-4-10-5 MTC/MTS 使用单元
设置“MTC/MTS”或“DTS” 使用的“有”、“无”等。
选择“MTC/MTS使用单元”标签，则显示如下图所示的MTC/MTS使用单元设置画面。
托盘吸取顺序：
元件吸取方向可选择
8 种。
图 5- 32 MTC/MTS 使用单元设置画面
吸取方向：从 Y 方
向(标准)与 X 方向
中选择。
开始位置：将吸取
开始位置设置为 4
角中的某一个。
传送路线
基板
供给装置：MTC、MTS、DTS、托盘支架
1) 设置项目
No. 项目 设置内容
1 MTC/MTS/DTS 使用单元
使用/不使用 MTC/MTS/DTS 单元
设置使用的 MTC/MTS 或 DTS 的类型。
2 托盘吸取顺序
托盘元件的吸取顺序
设置各使用单元的元件吸取方向。
5-56
第 5 章 其它功能 Rev00
5-4-4-11 ＨＬＣ连接
使用HLC时，设置和HLC通讯的IP地址。
若选择ＨＬＣ连接，则显示如下图所示的ＨＬＣ连接设置画面。
图 5- 33ＨＬＣ连接的设置画面
1) 设置方法与内容
No. 项目 设置内容
1 HLC 连接
若要将本装置与 HLC(可选项)连接，设置为“连接”。
选择后，则按钮成为凹状态。(默认值为不连接)
2 IP 地址
若已设置与 HLC“连接”，则将设置与 HLC 通信的 IP 地址。
IP 地址的号码请根据网络管理员的指示进行设置。
· IP地址的各组数值可在“0～255的值范围内进行设置”。站台之间不可设置同一个值。此
外，也不可以将所有区域都设置为0。
5-57
