第 1 章 设备概要 Rev00 3. 识别用标记 请按下述条件制作识别用标记。(图1- 11 识别标记形状) 但形状推荐使用均匀带色的圆形。 此外，标记周围的空白区域以图1- 12 识别标记的间隙区域所示范围为准。 A C C A B A B B 三角形 A B A B C C B B B 正方形 中抜き正方形 菱形 中抜き菱形 円形 中抜き円形 B A C B A C B B 中抜き三角形 逆三角形 中抜き逆三角形 市松模様(1) …
第 1 章 设备概要 Rev00

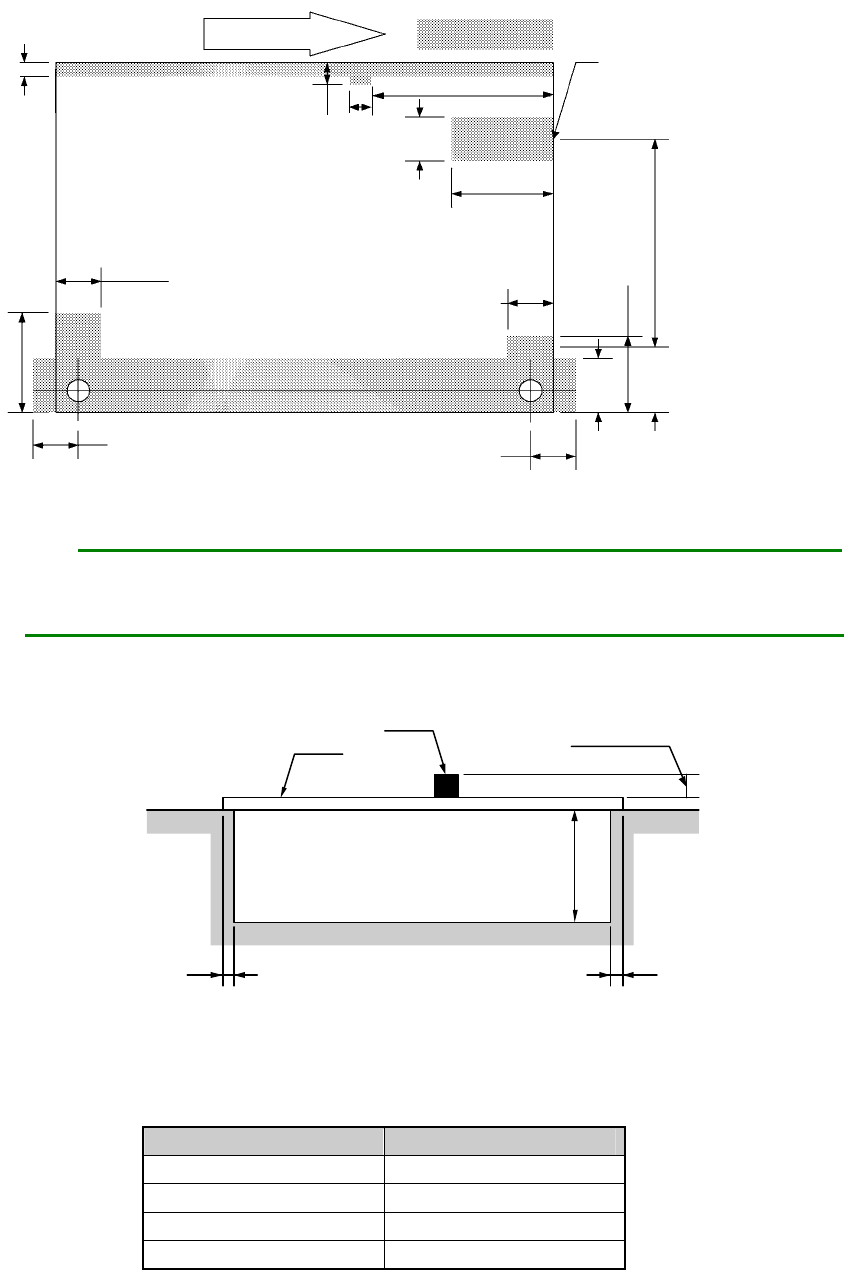

(2) 支撑销不可设定的范围(基板下面图)
注意
■
■
■
传送导轨固定侧
0～90mm(M 基板规格、前面基准)
0～50mm(M 基板规格、后面基准)
0～185mm(L, L-Wide 基板规格、前面基准)
0～145mm(L, L-Wide 基板规格、后面基准)
0～210mm（KE-2060E、仅限前面基准）
（运转）
22m
21m
39.5m
91m
34mm
■
17.5m
17.5m
25m
■
63.5m
22m
20m
7mm
■
4m
挡块设置位置
164mm(M
基板规格
)
244mm(L、L-wide、E 基板规格)
支撑销不可设置范围基板传送方向
M 基板规格
图1- 9 基板下底面不可贴片的范围
基板传送方向如为反向(向左)时，支撑销的设置附加范围与图左右对称。
(3) 贴片元件高度及基盘反面传送高度范围
元件
h1:尺寸请参照下表(表 1- 6 元件
高度规格
)
基板
最
大
基板背面
3 3
图1- 10 高度方向不可贴片的范围
表1- 6 元件高度规格
元件高度规格 h1：元件高度(mm)
SC 规格(KE-2050) 6
NC 规格(KE-2060) 12
HC 规格(KE-2060) 20
EC 规格(KE-2060E) 25
1-13
第 1 章 设备概要 Rev00

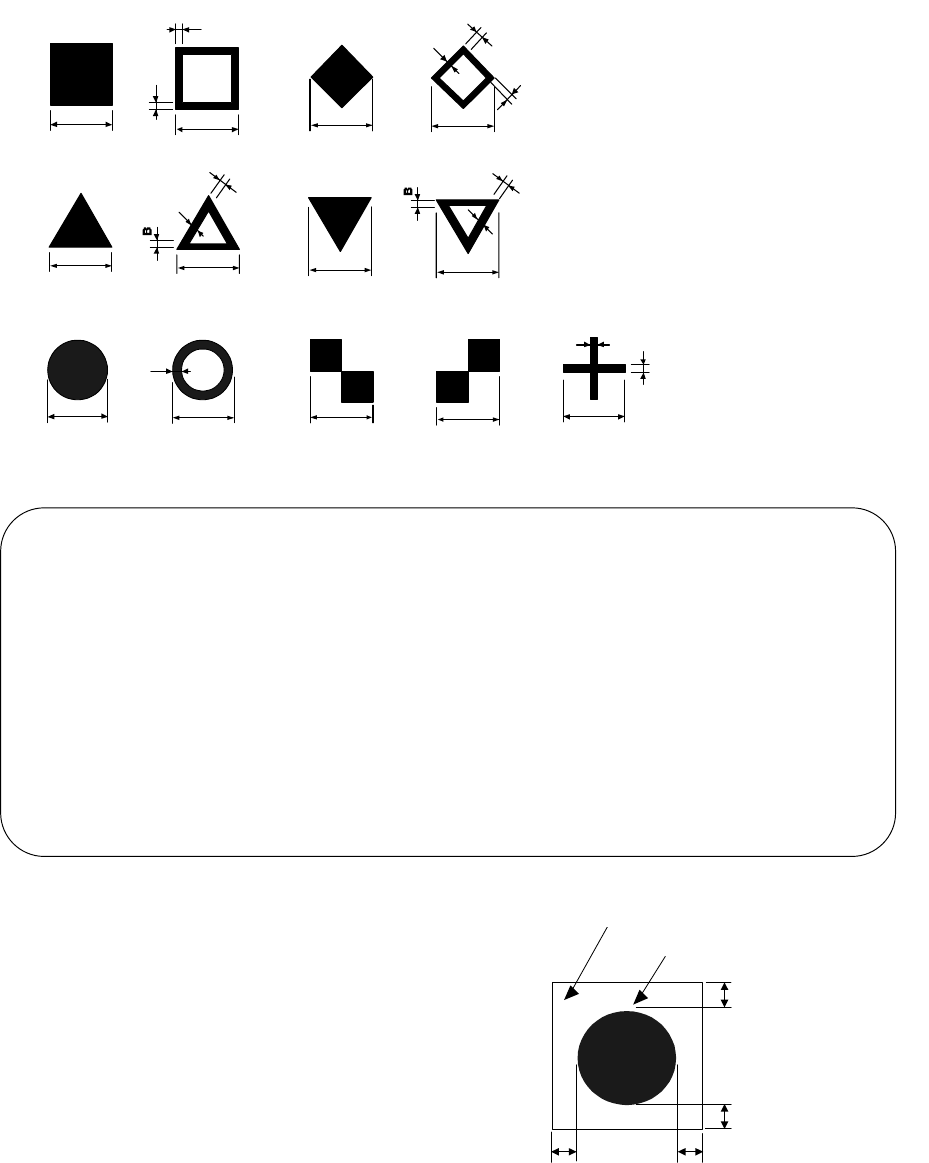

3. 识别用标记
请按下述条件制作识别用标记。(图1- 11 识别标记形状)
但形状推荐使用均匀带色的圆形。
此外，标记周围的空白区域以图1- 12 识别标记的间隙区域所示范围为准。
A
C
C
A
B
A
B
B
三角形
A
B
A
B
C
C
B
B
B
正方形
中抜き正方形
菱形
中抜き菱形
円形
中抜き円形
B
A
C
B
A
C
B
B
中抜き三角形 逆三角形 中抜き逆三角形
市松模様(1)
市松模様(2)
十字
中空正方形
菱形 中空菱形
正方形
A 和 C 尺寸 ：
0.5～3.0mm±10%以上
B 尺寸：
0.2mm 以上
三角形 三角形 中空三角形 倒三角形 中空倒三角形
圆形 中空圆形 市松样(1) 市松样(2) 十字
图1- 11 识别标记形状
注意 :
1. 识别时，标记为上述方向的角度。
但非矩阵基板指定为“使用每一电路的标记”时，基准电路的标记为上述方向的
角度，以90°为单位配置的电路均可可识别标记。
2. 一张基板内的基准建议使用同一形状和同一大小的标记。
3. 可识别铜箔及镀锡。
4. 最大登录数
基板标记 1组(２个标记或３个标记)
IC标记 50组(２对标记)
5. 可登录项目
标记编号、重心检测窗、检测时正色／反色的区別
标记形状、外形尺寸、投射有效值、统一性
6. 如无识别用标记，通过登录用户指定的模板，可进行标记识别。
4. 间隙
间隙区域
请确保各识别标记周围没有导体图案、低
温焊接保护层、标记等其他元件。
0.5 mm 以上
识别标记
此外，该间隙区域的尺寸请设定为识别标
记外围0.5mm以上的大正方形。
0.5 mm 以上
0.5mm 以上
图1- 12 识别标记的间隙区域
1-14
第 1 章 设备概要 Rev00

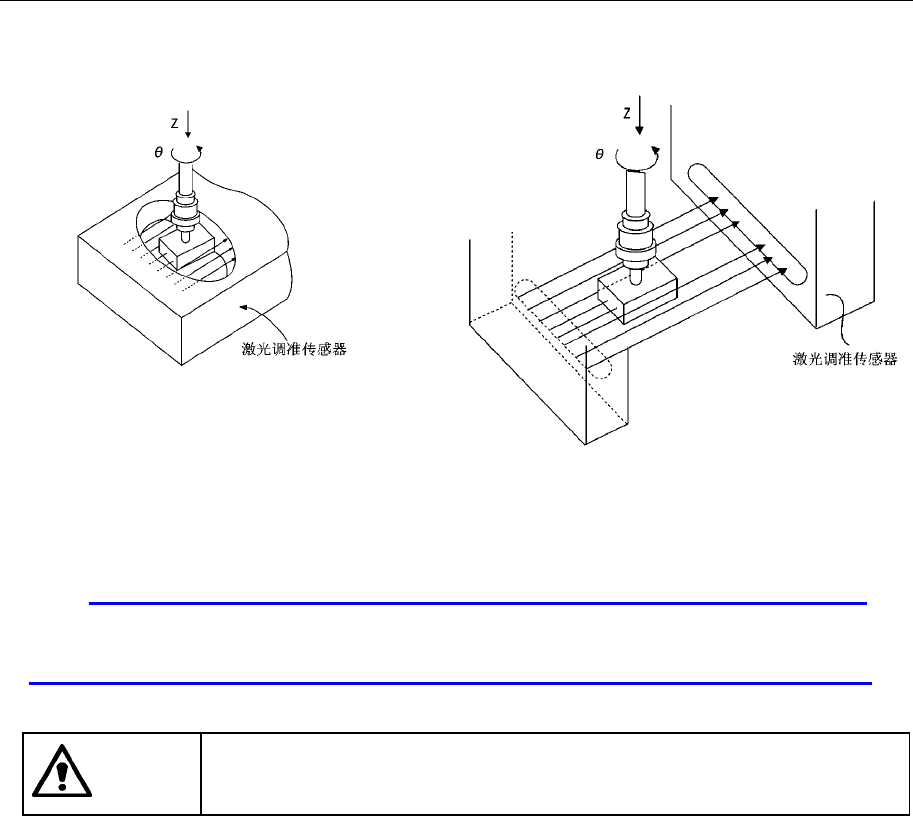

1-4-5 定心系统
本装置采用非接触式定心方式，从侧面照射激光，读取其光影，并以识别元件位置、角度
的激光校准传感器为途径。
图1- 13 MNLA(KE-2050-2060) 图 1- 14 FMLA(KE-2060)
L
激光校准传感器适用于 IEC825Class1 及 CDRH Class 1。
请按本说明书指示安全使用。
注意
若不按本说明书的步骤进行控制、调整与操作，将有可能导致危险的辐射。
1-15
