第 1 章 设备概要 Rev00
1-4-5 定心系统
本装置采用非接触式定心方式，从侧面照射激光，读取其光影，并以识别元件位置、角度
的激光校准传感器为途径。
图1- 13 MNLA(KE-2050-2060) 图 1- 14 FMLA(KE-2060)
L
激光校准传感器适用于 IEC825Class1 及 CDRH Class 1。
请按本说明书指示安全使用。
注意
若不按本说明书的步骤进行控制、调整与操作，将有可能导致危险的辐射。
1-15
第 1 章 设备概要 Rev00

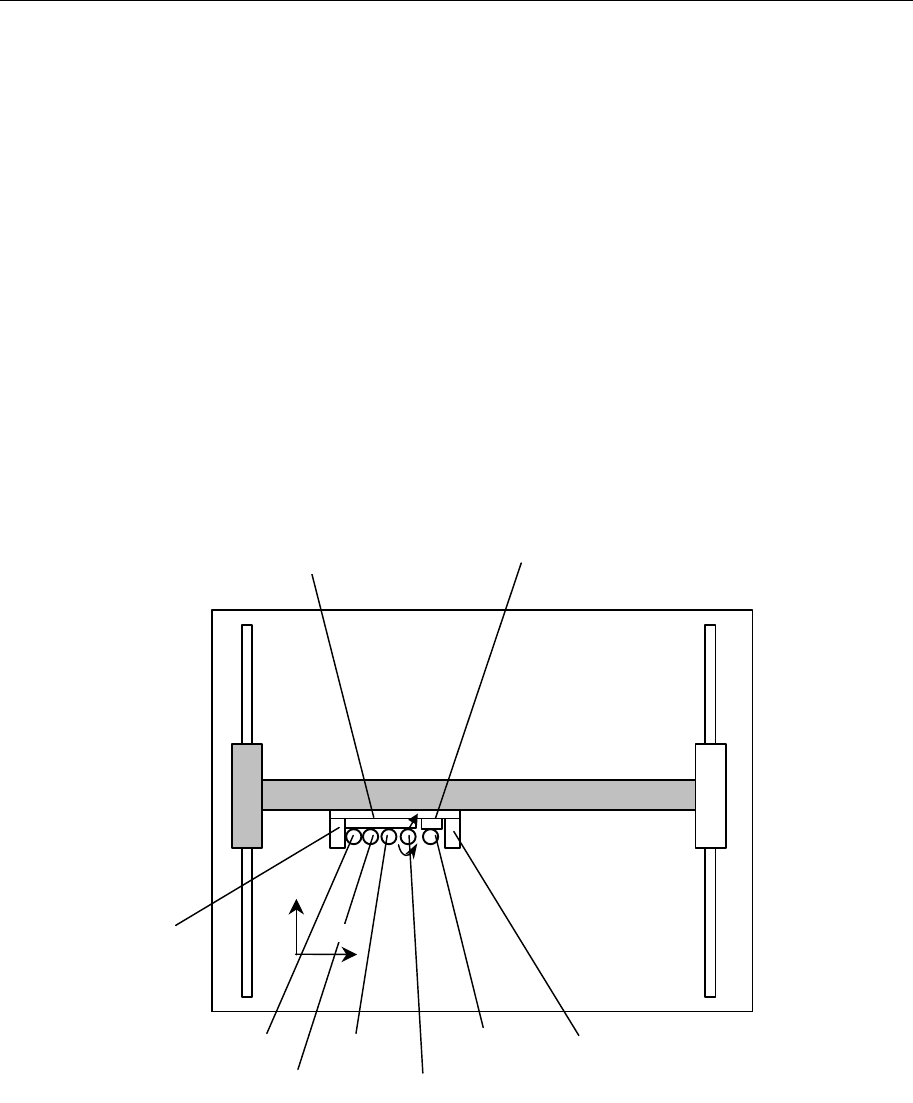

1-4-6 X,Y,Z,θ 轴的说明
本设备进行数值控制的轴有以下4个(X、Y、Z、θ)。
(1) X、Y 轴
装置的左右方向为X，前后方向为Y，以0.01mm为单位，显示为X＝○○○.○○mm，Y＝○○
○.○○mm。坐标系分为生产程序用坐标与示教用坐标。两坐标系将被自动变更，因此无需
刻意分开使用。
(2) Z 轴
显示高度，以0.01mm为单位，表示为Z＝○○.○○mm。加紧基板时基板上底面(不使用夹具)
为0，上升方向为＋。
(3) θ轴
显示贴片头的旋转角度，以0.05°为单位，表示为A＝○○.○○。
以逆时针旋转为正值。
X+
Z+X轴
OCC-R
R1 吸嘴轴
L4 吸嘴轴
L3 吸嘴轴
L2 吸嘴轴
L1 吸嘴轴
OCC-L
MNLA HEAD
Y+
θ+
FMLA HEAD
Y轴
注意)带“ ” 记号的元件仅用KE-2060进行贴片。
图 1- 15
1-16
第 1 章 设备概要 Rev00
1-4-7 工作板
可通过主机的操作面板来控制机器的动作。
<前面> <后面>
①
②
③
④
⑤
⑥
⑦
⑧
⑨
①
②
④
⑤
⑦
⑧
⑨

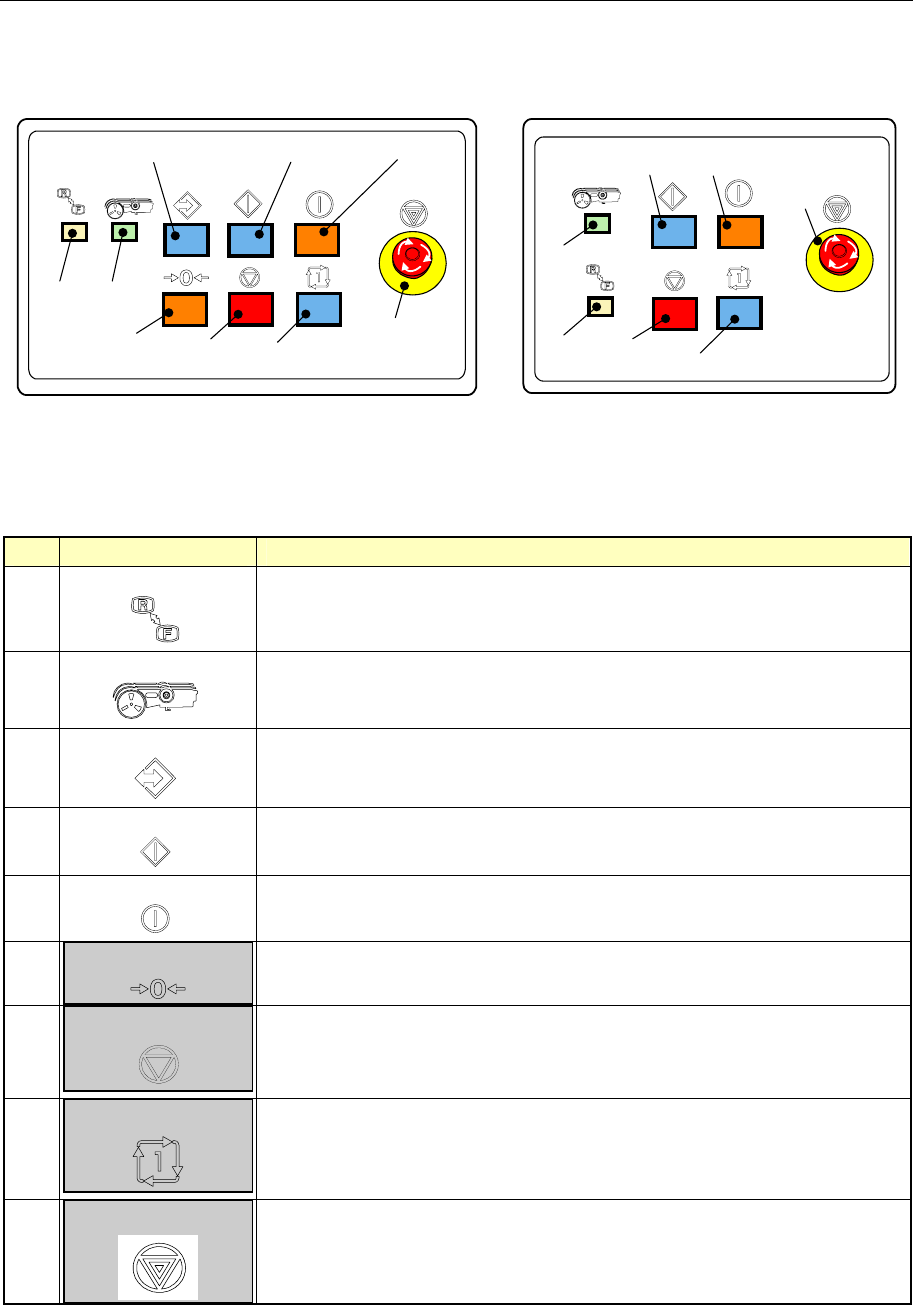

图1- 16 工作板外观图
表1- 7 开关功能概要
No 开关名 功 能
１
KEYBOARD
·进行键盘操作的<FRONT>、<REAR>切换。
·按下该开关,则指示灯点亮。
２
FEEDER
·进行送料器单元有效/无效的切换。
·按下该开关,当指示灯点亮时为<有效>。
３
ONLINE
(联机)
·用于连接装置与 HLC(联机)。
·联机状态下指示灯点亮。
４
（START）
·进行生产或模拟生产运行时使用。
５
SERVO FREE
·用于使伺服马达(X 轴、Y 轴、Z 轴、θ轴)进入 Motor Free 状态。
·Motor Free 状态下指示灯点亮。再按一次后马达被励磁。
６
ORIGIN
·确定全轴的原点。
７
（PAUSE，STOP）
·终止生产、模拟生产时使用。按一次暂停,再按则停止。
８
SINGLE CYCLE
·一张基板生产结束后,停止生产时使用。
再按则解除该模式。
9
Emergency
·该开关用于紧急停止。当装置出现异常动作或危及人体时使用。按
下该开关后,马达及其他驱动部分停止工作,红色信号灯点亮。
按箭头方向旋转该开关即可恢复。
