第 5 章 其它功能 Rev00 5-6 自动校准 用自动校准可对机器的部分基本设置信息(MS参数)进行变更。 如果设置错误，有可能出现误动作。 在进行设置时，请与本公司商洽后再进行操作。 注意 5-6-1 概要 用自动校准设置的项目如下表所示。 表5 - 5 自动校准项目 No. 自动校准组 设置内容 1 XY 校正系数 XY 轴停止精度的校正参数 2 激光传感器高度 从基板上面所看到的激光传感器高度 3 吸嘴旋转中心 由激光传感器决…
第 5 章 其它功能 Rev00
请确认：激光水平值为 70 以上，而且均匀地聚集在一起。
如果发生急剧下降，或出相数值极低(65 以下)的情况，请清洁激光面
。
激光水平值
图 5- 43
图像显示例
※ 激光水平值：在受光部接收从发光部发出的光时，明亮度用数值 0(暗)～255(亮)来表示。因此，有
脏污等时，水平值会下降。
2) 边缘检查显示
检查选择的贴片头的激光传感器整个边界（
污脏检查）, 以数据形式显示结果。
选中控制项目的“显示边界检查”时, 单击「执行（1
）」，或按下［Ｆ３］键，进行控制。
图 5- 44显示 边界检查
边缘检查与元件检测时的情况接近，是用激光感应来确认的功能，可更加确切地判断激光传
感器的好坏，而通过图像检查则难以判断。边缘检查的值以无因次数表示，如果超出0.06，
元件的端面到达该位置时，定心将变得不稳定。当超过0.06时，请进行清洁工作。
5-66
第 5 章 其它功能 Rev00
5-6 自动校准
用自动校准可对机器的部分基本设置信息(MS参数)进行变更。
如果设置错误，有可能出现误动作。
在进行设置时，请与本公司商洽后再进行操作。
注意
5-6-1 概要
用自动校准设置的项目如下表所示。
表5-5自动校准项目
No. 自动校准组 设置内容
1 XY 校正系数 XY 轴停止精度的校正参数
2 激光传感器高度 从基板上面所看到的激光传感器高度
3 吸嘴旋转中心 由激光传感器决定的吸嘴旋转中心
4 贴片头偏移
各贴片头相对于 OCC 的安装位置
与激光校准的主体的安装角度
5 VCS 偏移 VCS 摄象机的安装位置
6 VCS2 值化阈值
使用 VCS 识别元件时的 2 值化阈值
(临界值水平)
7 真空校准 真空的校准值
5-67
第 5 章 其它功能 Rev00
5-6-2 设置组
5-6-2-1 激光传感器高度
设置从基板上方看到的各激光传感器的高度。
当频繁发生激光识别错误时，确认生产程序的“元件数据”，然后重新设置机器设置的“A
TC吸嘴分配”。即使这样也不能改善时，请重新设置“激光传感器高度”。
重新设置“激光传感器高度”后，务必重新设置“ATC吸嘴分配”。
(设定的高度)
(测量到的高度)
(选择左１贴
片头时)

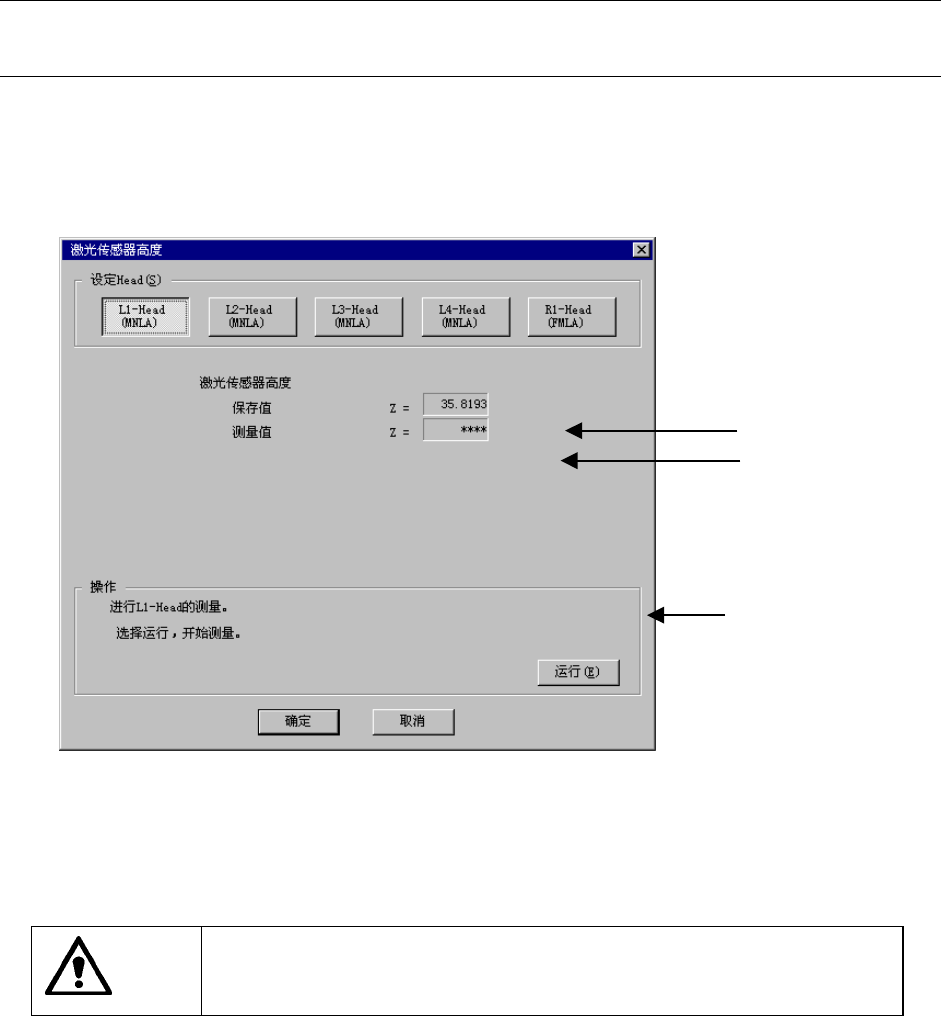

图 5- 45激光传感器高度
选择“设置贴片头”贴片头，选择“运行”。
选择“运行”，则安装500、501或502吸嘴，自动测量激光传感器高度。
警告
单击“ 运行” 后，轴会移动。单击“ 运行” 前,请务必确认装置内部无人作
业。此外，为了避免人身伤害，在运行过程中，切勿将手放入装置内部，
也不要将脸和头靠近装置。
5-68
