第4章 生产程序制作 Rev00
4-3-7-2-6 弯曲
为了检查引脚水平方向的弯曲，设置检测水平值。该值是相对于引脚间距的引脚弯曲率。通
常请设置为20%～30%。
若缩小判定值，检查将变得严格。
ΔＬ
Ｌ
引脚弯曲检测水平
另外，用可选的共面性功能来检查引脚的垂直方向(引脚悬浮检查)。
4-3-7-2-7 欠缺开始/欠缺数
引脚或球有欠缺时，输入其信息。

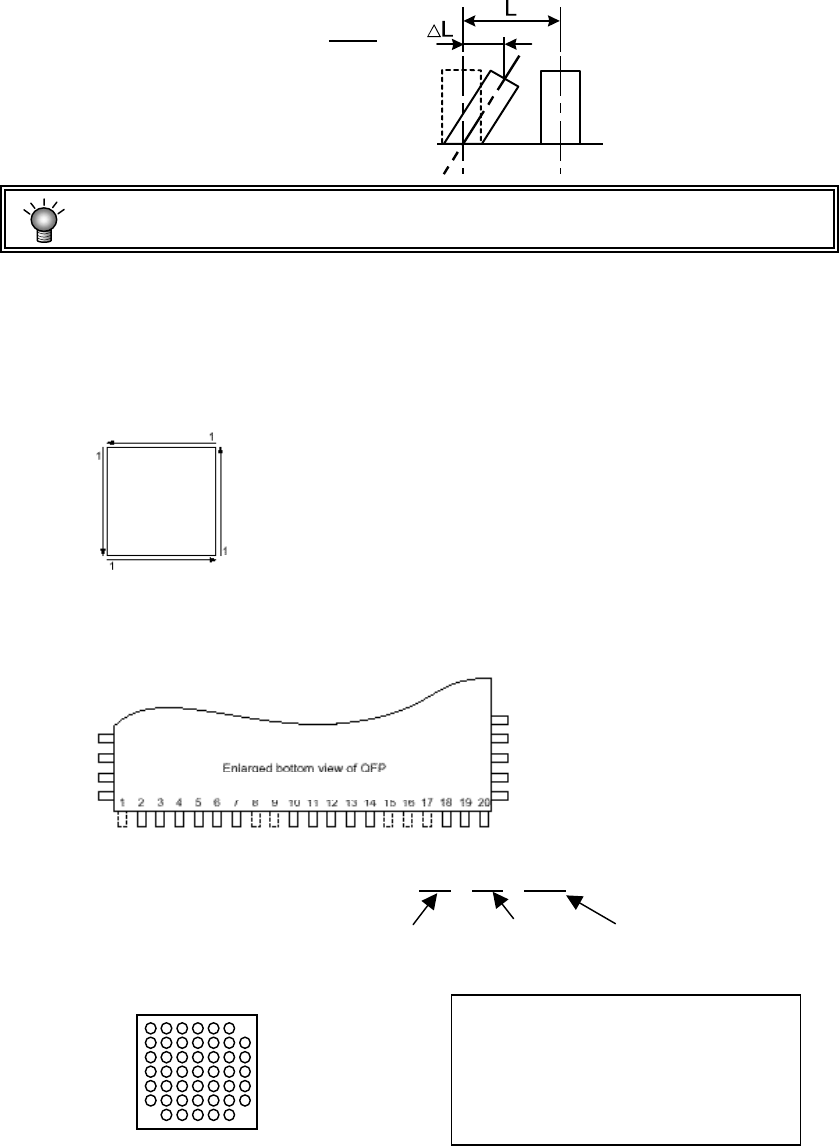

欠缺信息可分别在4个方向上设置，1个方向最大可设置3处，
各个面上计算引脚的方向如下图所示。
例) 下图的QFP和BGA欠缺信息按如下方式输入。
● QFP
⇒ 在下底面的引脚欠缺信息中输入“1/1
、8/2、15/3”。
1 针开始 1 根 8 针开始 2 根 15 针开始 3 根
● BGA
俯视图
下
左
右
上
仰视图
右
左
下
上
左图是将贴片角度＝0 度的元件姿势左
右反转，改变了俯视图和仰视图的图。
图中为“右
”的边，在实际贴片中相当
于“左”，该输入部分，如左图所示输
入为“右球”的欠缺。
⇒ 下底面引脚：“1/1、7/1、0/0”;右面引脚：“1/1、7/1、0/0”
上底面引脚：“1/1、0/0、0/0”;左面引脚：“7/1、0/0、0/0”
4-69
第4章 生产程序制作 Rev00
4-3-7-2-8 识别种类(仅选择 BGA 元件、外形识别元件)
指定BGA(FBGA)元件和外形识别元件的识别方法。

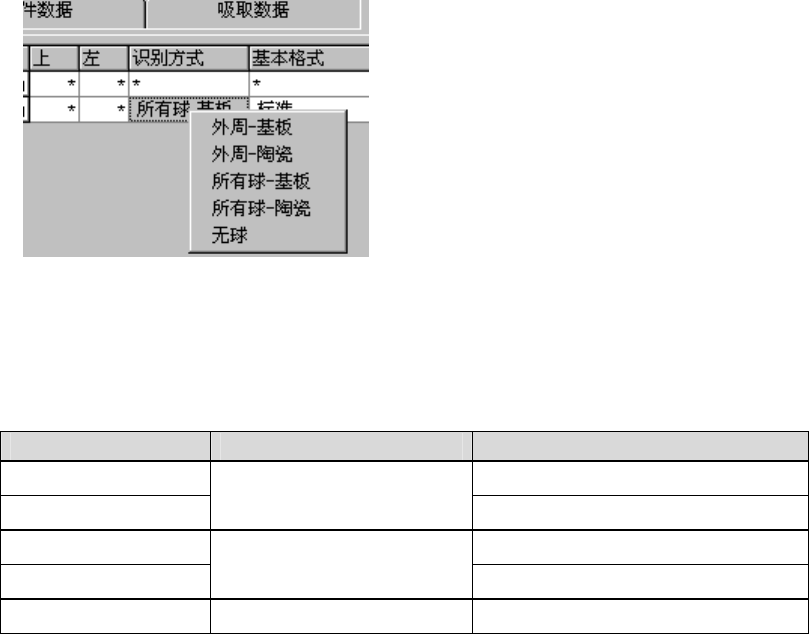

请右击或按“F2”键，从显示的一览表中选择。
1) 当为 BGA 时
图 4-3- 25在一览表画面中设置识别种类(BGA、FBGA)
表 4.3.7.3.8.1 识别种类 选择项目(当为 BGA、FBGA 时)
选择项目 识别范围 型号
外周——基板 模部发黑的元件
外周——陶瓷
仅识别外周的球。
(用 FBGA 无法选择)
模部发白的元件
所有球——基板 模部发黑的元件
所有球——陶瓷
识别元件内的所有球
模部发白的元件
无球(所有 Land)
识别元件内的无球
模部发黑的元件
※在所有球或所有 Land 中设置球面图案后变更为基板或陶瓷时，球面图案设置将被初始化。
2) 当为外形识别元件时
详细说明，请参见附件 CD。
4-70
第4章 生产程序制作 Rev00
4-3-7-2-9 基本样式
当球周围有发光部分的元件时，通过将其发光部分作为数据登录，在图像定心时，忽略球周
围的发光部分(基本样式)。

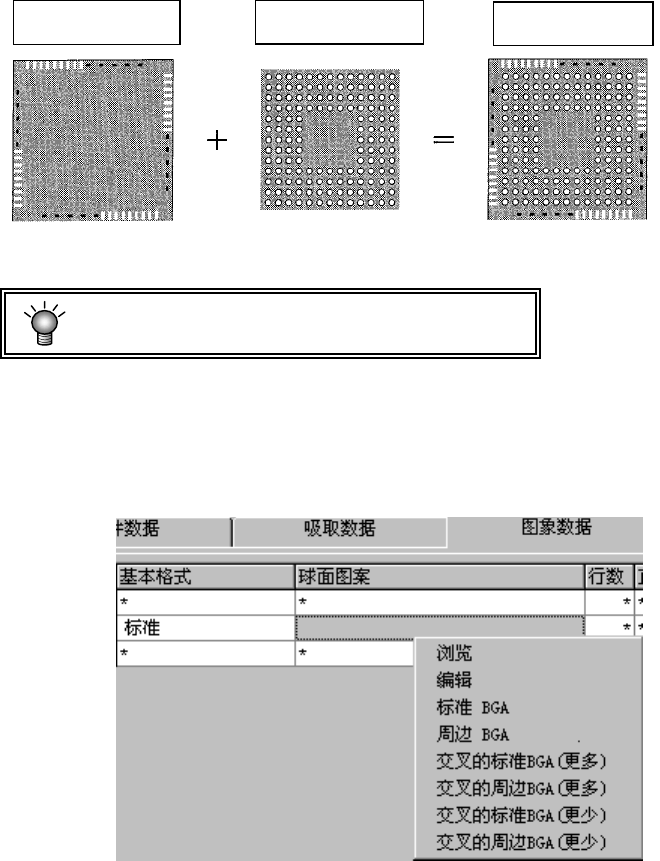

因此，“基本样式”＋“球形图案”的组合为识别图案。
球面图案
基本样式
识别图案
＋
→
定心仅在球面等“图案”上进行。
识别图案
球面图案
默认图案
用户图案
基本样式
1) 基本格式(当为 BGA、FBGA 时)
基本样式仅在“识别种类”为“所有球”或“无球”时才能设置。
请右击或按“F2”键，从显示的一览表中选择。
图 4-3- 26基本样式 选择项目
4-71
