4-3-7-5 指示灯控制（照明控制数据）
可指定用VCS识别时的照明控制(下图为不进行分割识别时的例子)。
① 分割视野设置
在进行分割识别时，显示其等分数(目前最大为 4 次)。
“Z2”现在没有使用。
照射图案的编号
(照射图案有多个时，指定其编号)。
分割识别时的识别顺序
。
画面显示因照明的种类而不同。
图
4-3- 36
② 指示灯图案
可设置各 LED 的亮度。
亮度以 100 为基准、可设置 20(暗)～200(明)范围内的亮度，一般请使用初始值。
4-84
第4章 生产程序制作 Rev00
4-3-8 数据完成状态
检查数据的完成状态。若未完成则不能进行优化。
从菜单栏中单击“数据”/“数据完成状态”，显示如下画面。
图 4-3- 37 数据完成状态
如果行的总数和完成的行数一致，则表示数据已完成，在完成的“( )”中显示“*”。另外,
“吸取数据”及行的总数为0的项目，即使不显示“*”，也被看作完成。
当有未完成的项目时，请完成该项目。
4-84
第4章 生产程序制作 Rev00
4-3-9 数据一致性检查
检查已制作的程序和机器设置中的设定内容是否矛盾，并检查程序本身是否矛盾。
一致性检查结束后，及可进行优化。当检查结果显示有错误发生时，则显示错误内容。此时，
请参考显示内容，修改程序或“机器设置”。
1) 执行一致性检查
从菜单栏中选择“数据(D)”/“数据一致性检查(L)”，执行一致性检查。
2) 检查的结果报告

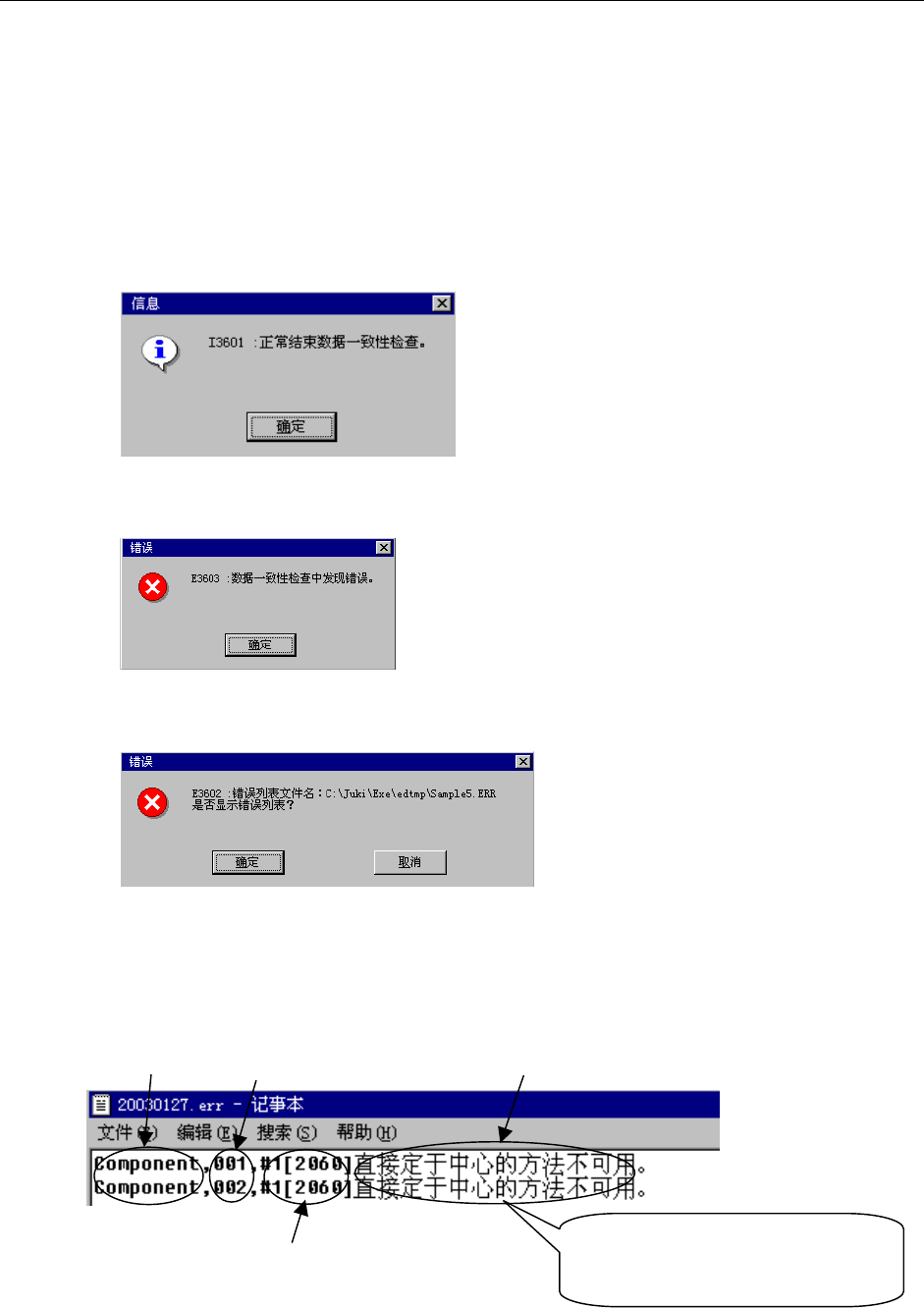

进行一致性检查后，显示如下信息。
① 正常结束时
② 检测出错误时
在此，按下“确定”按钮,显示是否显示错误内容的确认画面。
选择“确定”则显示错误内容。
3) 错误信息内容
数据种类 数据内的制作No 错误内容
用元件数据的第 1 个元件指定的
VCS(因主体上未安装或在机器设置
中设置为未使用等原因)不能使用。
由于是 HLC 中的显示内容，
在 KE-2050/2060 中未使用。
4-85
