第4章 生产程序制作 Rev00

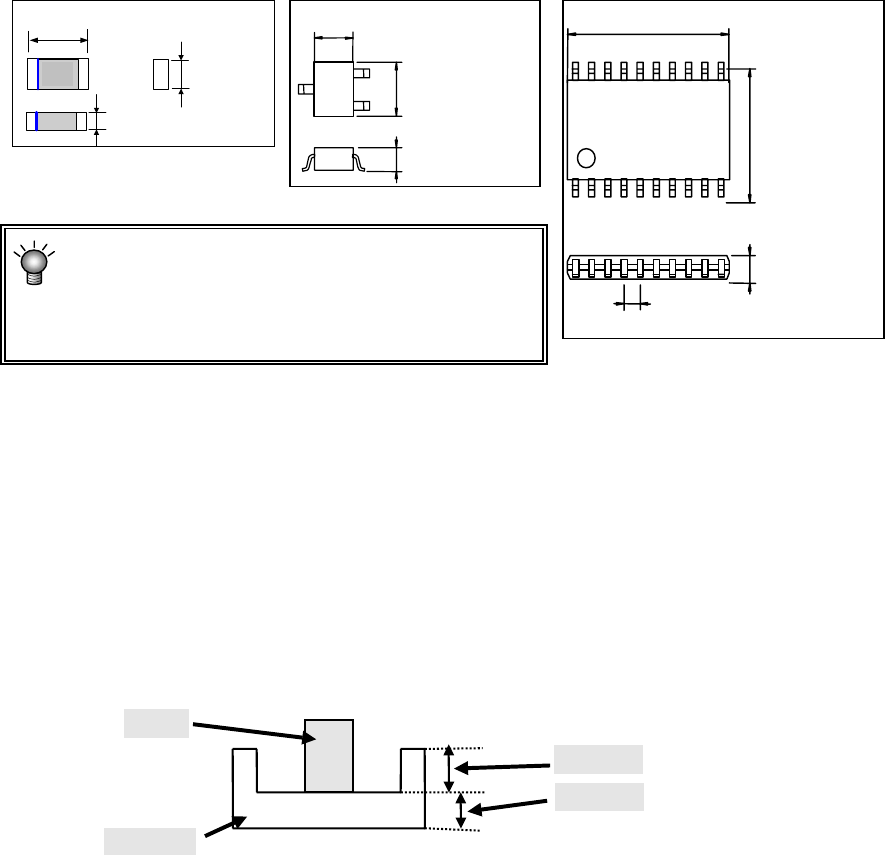

4) 外形尺寸(参照下页 “7)元件尺寸图例”)
●激光识别元件： 输入需进行激光识别的元件外形尺寸。因此，请输入接触激光部分的纵横
尺寸。
●图像识别元件： 用键盘输入需进行图像识别的元件的外形尺寸。有引脚的元件通常需输入
包括引脚在内的尺寸。
◆方形芯片 ◆SOT ◆SOP
＋
+
部品高さ
元件高度
外形寸法 縦
外形尺寸 纵
外形寸法 横
外形尺寸 横
外形尺寸 横
元件高度
外形尺寸
纵
+
元件高度
外形尺寸
纵
外形尺寸
横
引脚间距
+
若弄错元件的纵、横尺寸，则有时无法进行定心。
若弄错元件高度，则容易发生因激光测量位置不稳
定而导致的激光识别错误、以及因图像识别高度不
稳定而导致的图像识别错误等。
5) 定心方式(图像定心仅 KE-2060 可选择)
指定求出元件中心的方法。
请配合元件(在考虑规格、精度、节拍的基础上)进行选择。
根据元件种类，可使用的定心方式会受到限制。
6) 吸取深度(仅图像识别时需输入)
当插头元件等吸嘴的吸取面比元件上底面低时，需输入由吸嘴顶端到元件上底面的尺寸。此
时，“元件高度”为吸嘴顶端到元件下底面的尺寸。
吸嘴
吸取深度
元件高度
连接器
4-33
第4章 生产程序制作 Rev00
4-3-5-2-2 包装方式
1) 带状元件的输入方法
图 4-3- 11元件数据(带状包装)
① 带宽
选择带状元件的宽度。
带宽
间距
② 供料间距
选择带状元件的传送间距。
当带状元件为 12mm～72mm 时，请根据带状送料器
的传送间距来设置元件数据的间距。
例) 用 12mm 的带状送料器(FF12FS)以 8mm 的间距传送
时，将带状送料器的传送挡块设为“8”，然后将“元
件数据”的间距设为“4*2”。
有关带状送料器的设置，请参照“带状送料器使用说明书”。
③ 元件供应角度
输入带状送料器上的元件包装方式相对于JUKI的元件供给角度0°的角度。
详细内容请参见4-3-5-2-2的5)元件供给角度。
4-34
第4章 生产程序制作 Rev00
2) 管状元件的输入方法
图 4-3- 12元件数据(管状包装)
① 类型
选择管状送料器的类型。
·N 型：适用于 7mm
～
13.4mm 宽的元件
·W 型：适用于 15mm
～
31.2mm 宽的元件
当为管状变换器和带状送料器时，请分别选择“变换器型”或“带状送料器型”。
② 送料等待时间
用百分比设置相对于从上一个元件吸取完成后到吸取下一个元件之间的等待时间(根据各
送料器型号设置的值)的实际等待时间的比例。
初始值为100%。
③ 元件供给角度
输入管状送料器上的元件包装方式相对于JUKI的元件供给角度0°的角度。
详细内容请参见4-3-5-2-2的5)元件供给角度。
4-35
